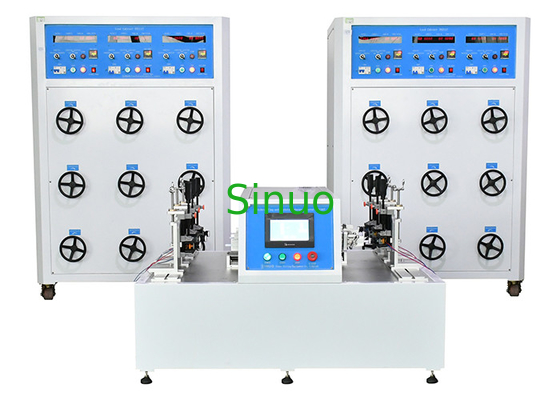

IEC 61058-1 System badań wytrzymałości sprzęgłów do urządzeń gospodarstwa domowego

IEC 61058-1 System badań wytrzymałości sprzęgłów do urządzeń gospodarstwa domowego

MOQ: 1
Cena £: Customized
Standardowe Opakowanie: Sklejka
Okres dostawy: 30 dni
Metoda płatności: T/T
Wydajność dostaw: 20 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SN2116E
Zastosowane normy:
IEC60884, IEC61058, IEC60669, IEC60320
Metoda kontroli:
Plc
Tryb jazdy:
Siłownik
Gwarancja:
Rok
Marka:
Sinuo
Liczba testów:
0~999999 razy, można ustawić
Obecny czas:
0~999.9 s, można ustawić
Stacja testowa:
6 stacji liniowych
Skok liniowy:
Liniowy: 0~150mm, można ustawić
Test prędkości:
Liniowy: 0~200mm/s, można ustawić
Podkreślić:

System badań wytrzymałości IEC 61058-1

,

System badań wytrzymałości sprzęgów gospodarstwa domowego

Opis produktu



IEC 61058-1 System testowania wytrzymałości łączników urządzeń gospodarstwa domowego



Normy i klauzule:

IEC61058-1:2008 „Wyłączniki do urządzeń Część 1: Wymagania ogólne” klauzula 17

IEC60884-1: 2006 „Wtyczki i gniazdka do użytku domowego i podobnego - Część 1: Wymagania ogólne” klauzula 20 i 21

IEC60669-1: 2007 „Przełączniki do domowych i podobnych stałych instalacji elektrycznych – Część 1: Wymagania ogólne” klauzule 18 i 19

IEC60320-1:2007 „Złącza urządzeń do użytku domowego i podobnych celów ogólnych – Część 1: Wymagania ogólne” klauzule 19 i 20.



Cel, zasada i struktura systemu

Ten tester wytrzymałościowy jest używany do przełączników, wtyczek i gniazd, złączy do domowych i podobnych stałych instalacji elektrycznych do wykonywania i wyłączania oraz normalnego okresu eksploatacji.Aby ocenić, czy przełączniki, wtyczki i gniazda mogą wytrzymać uszkodzenia mechaniczne i zmęczenie elektryczne podczas normalnego użytkowania, czy występuje przyczepność styków lub długotrwałe zamykanie lub rozłączanie, a także sprawdzanie ich pod kątem nadmiernego zużycia i innych szkodliwych konsekwencji, jest specjalny sprzęt do instalacji elektrycznych. test trwałości wyłączników oraz wtyczek i gniazd.Sprzęt może wykonać przełącznik kołyskowy/przełącznik kształtu łodzi, przełącznik przyciskowy, przełącznik dwustabilny oraz test żywotności wtyczki i gniazda.Przy obciążeniu (rezystancyjnym, indukcyjnym, pojemnościowym) można wykonać test obciążenia i istnieje odpowiedni system sterowania.



Sprzęt przyjmuje zaawansowany inteligentny system sterowania PLC i przyjazny dla użytkownika interfejs obsługi z ekranem dotykowym, dzięki czemu nagrywanie i wyświetlanie są dokładniejsze;czasy testu, częstotliwość testu i skok testowy mogą być wstępnie ustawione i może wykrywać włączanie i wyłączanie prądu.Trzy stacje po obu stronach całej maszyny mogą być używane do liniowego testu przełącznika lub synchronicznego testu wtyczki i gniazda.Gdy przełącznik jest stale podłączony lub odłączany z powodu przyczepności lub awarii, może alarmować i rejestrować odpowiednią liczbę eksperymentów.Po osiągnięciu określonej liczby razy może alarmować;gdy wystąpi alarm, eksperyment zostanie automatycznie zatrzymany.Pudełko ma piękny wygląd;integruje wiele zalet podobnych produktów w kraju i za granicą, ze stabilną wydajnością i wygodną obsługą.Jest to pierwszy wybór dla dużych instytucji pomiarowych i laboratoriów.



Parametry techniczne:

Nie. Projekt Parametr
1 Zasilacz AC 220v±10%/50hz
2 Stacja 6 stacji liniowych
3 Interfejs operacyjny 7-calowy kolorowy ekran dotykowy LCD
4 Tryb jazdy Siłownik
5 System sterowania Sterowanie PLC
6 Liczba testów 0~999999 razy, można ustawić
7 Obecny czas 0~999.9 s, można ustawić
8 Czas rozłączenia 0~999.9 s, można ustawić
11 Skok próbny Liniowy: 0~150mm, można ustawić
12 Test prędkości Liniowy: 0~200mm/s, można ustawić
13 Środowisko testowe Ciśnienie atmosferyczne 80~106kpa;Temperatura otoczenia 5~40°C;Wilgotność względna (20~90)%RH;Miejsce użytkowania: brak gwałtownych wstrząsów, wibracji, zakłóceń elektromagnetycznych, kurzu, gazów wybuchowych i żrących, dobre odprowadzanie ciepła



Każda inna funkcja wyjściowa

Ten tester ma funkcję: Każda inna funkcja wyjściowa, która jest używana głównie w teście wtyczki i gniazda.Po podłączeniu prądu obciążenia i włączeniu funkcji wykrywania prądu, po pierwszym włożeniu wtyczki do gniazda, program kontroluje przepływ prądu szafy obciążenia przez gniazdo, a następnie zamyka szafę. wyciągając go.Przy drugim włożeniu wtyczki do gniazdka przez gniazdo nie płynie prąd, po raz trzeci jest prąd, po raz czwarty nie ma prądu.W tym cyklu osiągany jest cel przerywanego włączania.



Projekty testowe

1. Test wtyczki i gniazda przemysłowego
IEC 61058-1 System badań wytrzymałości sprzęgłów do urządzeń gospodarstwa domowego 0
2. Test przełącznika przyciskowego
IEC 61058-1 System badań wytrzymałości sprzęgłów do urządzeń gospodarstwa domowego 1
3. Test przełącznika kołyskowego / kształtu łodzi
IEC 61058-1 System badań wytrzymałości sprzęgłów do urządzeń gospodarstwa domowego 2
4. Przełącz test przełącznika
IEC 61058-1 System badań wytrzymałości sprzęgłów do urządzeń gospodarstwa domowego 3

Ostrzeżenie
Proszę uważnie przeczytać instrukcję obsługi produktu przed użyciem sprzętu, opanować wiedzę na temat bezpieczeństwa elektrycznego i podjąć odpowiednie środki ostrożności;ten test można przeprowadzić tylko wtedy, gdy zostanie potwierdzone, że nie ma potencjalnego zagrożenia bezpieczeństwa.
Napięcie przechodzące przez próbkę jest 1,1 razy większe od napięcia znamionowego próbki, a prąd przepływający przez próbkę jest 1,25 razy większy od wartości prądu znamionowego próbki.Proszę wybrać wartość napięcia i prądu zgodnie z normą, w przeciwnym razie spowoduje to uszkodzenie próbki i wypadki zagrażające bezpieczeństwu osobistemu.
Należy upewnić się, że przewód łączący przełącznik próbki z obciążeniem jest zgodny z dopuszczalnym prądem znamionowym przełącznika próbki.
Podczas procesu pracy testowej należy uważnie obserwować operatora i nie opuszczać stanowiska pracy.



Instrukcje bezpieczeństwa
Okablowanie zacisku na tylnym panelu przyrządu powinno być w niezawodnym kontakcie i zapewniać dobrą izolację.
Po włączeniu nie dotykaj terminala na tylnym panelu urządzenia, aby uniknąć porażenia prądem.
Podczas wymiany bezpiecznika pamiętaj o odłączeniu zasilania zanim będziesz mógł go wymienić na bezpiecznik o tej samej pojemności.
