IEC60068-2-75 Wymagane testy środowiskowe Urządzenie kalibrujące do młota sprężynowego
| Applied Standard: | IEC60068-2-75 itp. | Minimum Scale: | 0,01J |
| Repeat Accuracy: | ±0,01J | Test Range: | 0-2J，Maksymalna mierzalna 2J |
| Outer Dimeter of Guide Groove: | 51mm | Pendulum Energy Loss: | <0,002j |
| Brand Name: | Sinuo | Warranty Time: | Rok |
| High Light: | Urządzenie kalibracyjne EC60068-2-75,urządzenie kalibracyjne do testów środowiskowych,urządzenie kalibracyjne młota sprężynowego |
||
IEC60068-2-75 Wymagane testy środowiskowe Urządzenie kalibrujące do młota sprężynowego
Informacje o produkcie:

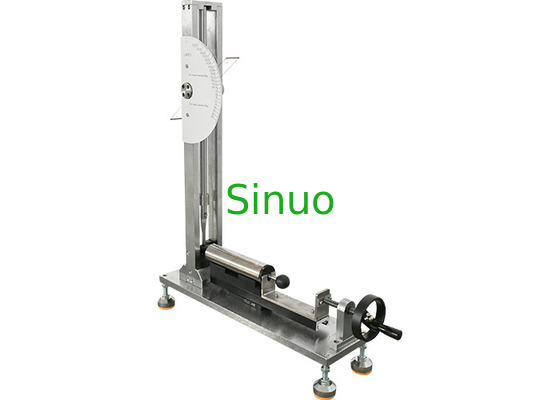

Urządzenie kalibracyjne do aparatury testowej młota sprężynowego zostało zaprojektowane i wyprodukowane zgodnie ze standardowymi wymaganiami normy IEC60068-2-75:1997, załącznik B,IEC60068-2-63:1997 załącznik A itp.
Urządzenie służy do wykrywania energii uderzenia testera młota spiralnego.
Po zwolnieniu młotka sprężynowego uderza on w pręt wahadła na urządzeniu kalibracyjnym, a pręt wahadła kieruje wskaźnik do najwyższej pozycji pręta wahadła, która jest energią udaru sprężyny.Sprawdź pozycję wskazaną przez wskaźnik, aby zapisać wartość energii uderzenia.
Parametry techniczne:
| Skala minimalna | 0,01J |
| Powtarzaj dokładność | ±0,01J |
| Zasięg | 0-2J, maksymalnie mierzalne 2J |
| Średnica zewnętrzna rowka prowadzącego | 51mm |
| Strata energii wahadła | <0,002j |
| Skok spustu | >30mm |
| Waga | Zestaw odważników miedzianych 1 szt. (2J) |
Kroki operacyjne
- Wyreguluj 4 stopy urządzenia kalibracyjnego, bańka pozioma znajduje się w pozycji środkowej, tak aby urządzenie kalibracyjne znajdowało się w stanie poziomym.
- Wybierz miedzianą tuleję i uchwyt zwalniający w zależności od energii uderzenia.Młot udarowy 2J musi być przykryty miedzianą osłoną obciążnika, a otwór uchwytu zwalniającego jest szeroki;młot udarowy poniżej 2J musi usunąć miedzianą osłonę ciężarka i wybrać wąski otwór zacisku.
- Obróć pokrętło, aby cofnąć podstawę, załaduj sprężynowy młotek udarowy i umieść go na gnieździe.
- Utrzymuj wahadło w pozycji pionowej bez potrząsania i przesuń wskaźnik do pozycji w skali 0.
- Ręcznie obróć pokrętło, aby przesunąć młotek sprężynowy do przodu.Po przesunięciu się do uchwytu zwalniającego młotek sprężynowy, młotek sprężynowy zostaje zwolniony, a głowica młotka uderza w pręt wahadła, powodując obrót wskaźnika.Gdy drążek wahadła jest odwrócony, przytrzymaj drążek wahadła ręką, aby zapobiec uderzeniu drążka wahadła w młotek sprężynowy.
- Odczytaj skalę odpowiadającą wskazówce, aby sprawdzić, czy jest ona zgodna z oznaczeniem młotka sprężynowego, powtórz 3 razy, aby zapewnić dokładność.
Konfiguracja
| Nie.: | Nazwa | Jednostka | Ilość | Uwaga | |
| 1 | Główne urządzenie | Urządzenie kalibracyjne do testera młota sprężynowego | Ustawić | 1 | |
| 2 | Akcesoria | Miedziana osłona wagi | PC | 1 | |
| Zwolnij zacisk | PC | 1 | |||
| 3 | Dokument | Instrukcja obsługi | Kopiuj | 1 | |
| Certyfikat jakości | Kopiuj | 1 | |||
| Karta gwarancyjna | Kopiuj | 1 | |||
