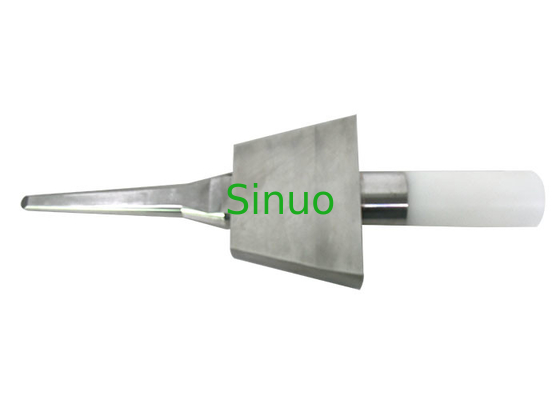

IEC 62368-1 Rysunek V.1 Prosta, niepołączona sonda testowa ze stali nierdzewnej

IEC 62368-1 Rysunek V.1 Prosta niepołączona sonda testowa ze stali nierdzewnej

Przegląd produktów:
Niepołączona sonda testowa z rysunku V.1 spełnia wymagania normy IEC 62368-1:2018, punkt V.1.3 i rysunek V.1 (ale wersja prosta bez połączenia) itp.
Służy do określenia sprzętu, który prawdopodobnie nie będzie dostępny dla dzieci.
Na końcu rękojeści znajduje się gwint M6, przez który można połączyć sondę pomiarową z siłomierzem, aby w razie potrzeby uzyskać wymaganą siłę.

Parametry techniczne:
Wymiary, kształty i materiał odnoszą się do normy IEC 62368-1:2018, rys. V.1 (ale wersja prosta bez łączenia):



Procedury testowe i działanie:

Proszę zapoznać się z odpowiednimi normami.
Weźmy jako przykład normę IEC 62368-1:2018, punkt V.1.3:
Otwory uniemożliwiające dostęp do części odpowiedniej przegubowej sondy pomiarowej z rysunku V.1.lub Rysunek V.2 są dalej badane za pomocą prostej, niepołączonej wersji odpowiedniej sondy badawczej, przyłożonej z siłą 30 N. Jeżeli sonda niepołączona wejdzie w otwory, powtarza się metodę badania 1, z tym wyjątkiem, że mającą zastosowanie przegubową wersję sondę testową przepchnąć przez otwór z użyciem dowolnej siły do ​​30 N.

Sonda pomiarowa powinna współpracować z siłomierzem, aby osiągnąć wymaganą siłę, należy włożyć złącze siłomierza do otworu gwintowanego M6 na końcu uchwytu.
pokazano jako następujące zdjęcie referencyjne:


Zauważyć:
1. Uważaj, aby nie uszkodzić kształtu urządzenia (np. zarysowanie, zgięcie itp.).
2. Chronione przed kurzem i wilgocią, aby uniknąć utleniania wpływającego na dokładność wymiarową.

Lista rzeczy do spakowania:
