IEC 60065 2014 Punkt 9.1.7 Otwory w obudowie Niepołączona sonda testowa 11
| Applied Standard: | IEC 60065:2014 | Applied Clause: | Punkt 9.1.7 |
| Probe Tip Length: | 20 (0, -0,05) mm | Probe Tip Cylindrical Radius: | R2mm±0,05mm |
| Probe Tip Spherical Radius: | R4mm±0,05mm | Probe Tip Cylindrical Angle: | 37° (0, -10’) |
| Probe Tip Spherical Angle: | 14° (0, -10’) | Probe Length with Tip: | 80 mm ± 0,2 mm |
| High Light: | Otwory w obudowie Niepołączona sonda testowa,punkt 9.1.7 Niepołączona sonda testowa |
||

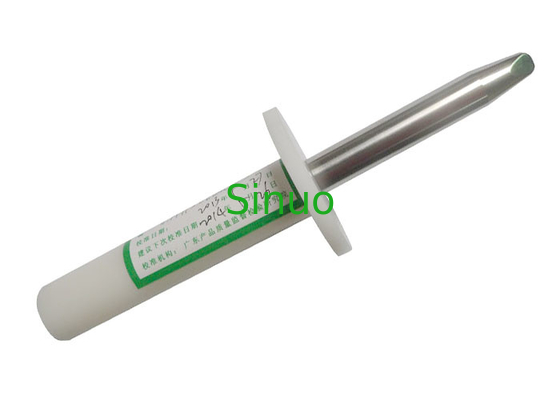

IEC 60065:2014 Punkt 9.1.7 Otwory w obudowie Niepołączona sonda testowa 11
Przegląd produktów:
Ta sonda jest zgodna ze standardowymi wymaganiamiIEC 60065:2014, punkt 9.1.7,IEC61032 rys.7 sonda testowa 11, itp. Sonda ta może być używana do weryfikacji ochrony osób przed dostępem do części niebezpiecznych oraz do weryfikacji wytrzymałości mechanicznej otworów w obudowie przegród wewnętrznych.
Wymiar sondy:
| Długość końcówki sondy (mm) | 20 0 -0,05 |
| Promień walcowy końcówki sondy (mm) | R2±0,05 |
| Promień sferyczny końcówki sondy (mm) | R4 ± 0,05 |
| Cylindryczny kąt końcówki sondy (°) | 37o0 -10' |
| Kąt sferyczny końcówki sondy (°) | 14o0 -10' |
| Średnica sondy (mm) | Ф12 0 -0,05 |
| Długość sondy z końcówką (mm) | 80±0,2 |
| Materiał sondy | Stal nierdzewna |
| Średnica osłony (mm) | Ф50 |
| Grubość osłony (mm) | 5±0,5 |
| Materiał uchwytu | Nylon |
| Długość uchwytu (mm) | 100 |
Zgodny z IEC61032 rys. 7 sonda testowa 11
Proszę zapoznać się z odpowiednimi normami.
Weźmy jako przykład normę IEC 60065:2014, klauzulę 9.1.7:
Obudowa aparatu powinna być wystarczająco odporna na siły zewnętrzne.Zgodność sprawdza się za pomocą następujących testów:
za pomocą sztywnego palca testowego zgodnie z IEC 61032:1997, sonda testowa 11, siła
50 N ± 5 N, skierowane do wewnątrz, przykładane przez 10 s do różnych punktów obudowy
w tym otwory i pokrycia tekstylne.
Siłę należy wywierać tak, aby czubek palca testowego uniknąć działania klina lub dźwigni.
Podczas testu obudowa nie może stać się NIEBEZPIECZNĄ POD ŻYCIEM, NIEBEZPIECZNĄ POD ŻYCIEM, NIEBEZPIECZNĄ POD ŻYCIEM
nie stają się DOSTĘPNE, pokrycia tekstylne nie mogą dotykać NIEBEZPIECZNYCH ŻYWYCH części.
Sonda testowa nie ma wbudowanej siły, jeśli wymagana jest określona przyłożona siła, sonda testowa powinna współpracować z siłomierzem.Na końcu naszego uchwytu sondy znajduje się otwór gwintowany M6 pasujący do miernika siły.Pokazuje jako następujący obraz referencyjny:
Zauważyć
1. Sonda testowa nie ma wbudowanej siły, jeśli wymagana jest określona przyłożona siła, sonda testowa powinna współpracować z siłomierzem.Na końcu naszego uchwytu sondy znajduje się otwór gwintowany M6 pasujący do miernika siły.
2. W celu sprawdzenia, czy dotykają się LIVE PARTS, zaleca się współpracę z naszym urządzeniem eksperymentalnym z sondą przeciwwstrząsową lub wskaźnikiem napięcia 40 ~ 50 V, używając jednego kabla do podłączenia metalowej części sondy do jednego zacisku urządzenia eksperymentalnego z sondą przeciwwstrząsową , a następnie inny kabel do podłączenia ŻYWEJ CZĘŚCI próbki do drugiego zacisku urządzenia doświadczalnego sondy przeciwwstrząsowej.
3. Proszę nie uszkodzić kształtu urządzenia (np. zarysowania, zgięcia itp.).
4. Chroniony przed kurzem i wilgocią, aby uniknąć utleniania, które ma wpływ na dokładność wymiarową.
5. Uważaj na porażenie prądem.
