IEC 61032 Sonda testowa B Wysoka precyzja zakrzywiona 90°
| Standard: | IEC 61032 | Joint 1: | 30±0,2mm |
| Joint 2: | 60±0,2 mm | Finger length: | 80±0,2 mm |
| Fingertip to baffle: | 180±0,2mm | Cylindrical: | R2 ± 0,05 mm |
| Spherical: | R4 ± 0,05 mm | Baffle diameter: | Ф75±0,2mm |
| High Light: | Sonda testowa B IEC 61032,sonda testowa o wysokiej precyzji B |
||

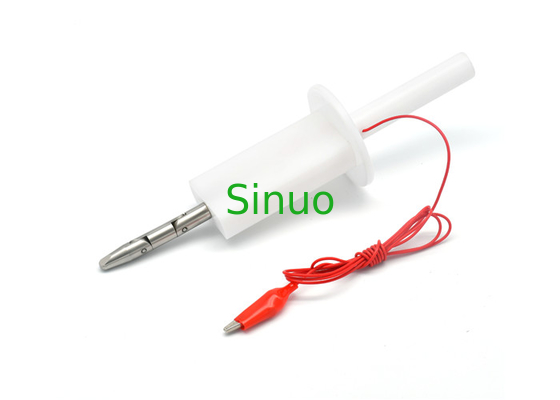

Sonda testowa B
Normy:
Jest to precyzyjny palec testowy wykonany zgodnie z IEC 61032 rysunek 2, wymagany przez wiele norm, takich jak IEC60884, IEC60335, UL507 i UL1278 rysunek 8.4, itp. Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Ta sonda z palcem testowym składa się z jw., palca, podstawy i izolowanego uchwytu, który symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90°.Sonda ta jest wyposażona we wtyk bananowy w uchwycie do testowania ciągłości.
Parametry techniczne:
| Model | BF2210-2 |
| Nazwa | Sonda testowa B |
| Wspólne 1 | 30±0,2mm |
| Wspólne 2 | 60±0,2mm |
| Długość palca | 80±0,2mm |
| Końcówka palca do przegrody | 180±0,2mm |
| Cylindryczny | R2 ± 0,05 mm |
| Kulisty | R4 ± 0,05 mm |
| Kąt ukosu cięcia palcami | 37o0 -10′ |
| Stożek na czubek palca | 14o0 -10′ |
| Średnica palca testowego | Ф12 0 -0,05 |
| Średnica przekroju AA | Ф50 mm |
| AA Szerokość przekroju | 20 ± 0,2 mm |
| Średnica przegrody | Ф75±0,2mm |
| Grubość przegrody | 5±0,5 mm |
