IEC60332-1-1 Pionowe urządzenie do badania palności z pojedynczym drutem izolowanym
| Power Supply: | AC220V, 50Hz | Test Station: | Jedna stacja |
| Control Method: | Inteligentne zintegrowane sterowanie PLC | Ignition Method: | Automatyczny zapłon |
| Burning Angle: | Pochylenie 45°±2°, regulowane | Fire Supply Time: | 0-9999X0.1S |
| Extinction time: | 0-9999X0.1S | Gas Pressure: | 0,1 MPa |
| High Light: | Pionowe urządzenie do badania palności,urządzenie do badania palności z pojedynczym drutem izolowanym,komora do badania palności IEC60332-1-1 |
||

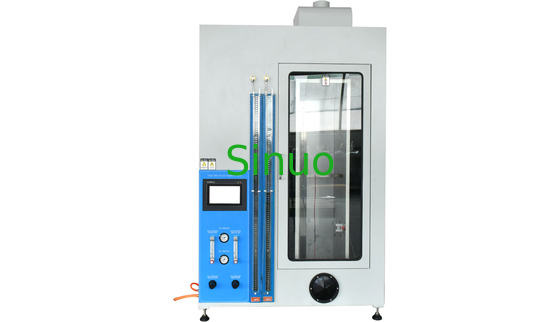

IEC60332-1-1 Pionowe urządzenie do badania palności z pojedynczym drutem izolowanym
Normy dla aparatury do badania palności pionowej z pojedynczym drutem izolowanym:
IEC60332-1-1:2015 „Badanie kabli elektrycznych i światłowodowych w warunkach pożaru - Część 1-1: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego drutu i kabla - Aparatura, IDT”
IEC60332-1-2: 2015 „Badanie kabli elektrycznych i światłowodowych w warunkach pożaru - Część 1-2: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego przewodu i kabla - Procedura dla wstępnie zmieszanego płomienia 1 kW, IDT”
IEC60332-1-3:2015 „Badanie kabli elektrycznych i światłowodowych w warunkach pożaru - Część 1-3: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego przewodu i kabla - Procedura oznaczania kropelek / cząstek płomienia, IDT”
Parametry techniczneDo pionowego aparatu do badania palności z pojedynczym drutem izolowanym:
| Napięcie robocze | AC 220V/50Hz |
| Rozmiar metalowej osłony | 300±2 mm szer. × 450 mm ± 2 mm gł. × 1200 mm ± 2 mm wys. |
| Wymiary (mm) | 1250 mm szer. × 700 mm gł. × 1800 mm wys |
| Przedmiot obrabiany do sprawdzenia |
Małych rozmiarów pojedynczy przewód i kabel o łącznej powierzchni przekroju nie mniejszej niż 0,5m² (z wyłączeniem cienkich kabli optycznych) Długość: 600 ± 25㎜, należy poddać obróbce wstępnej zgodnie z temperaturą i wilgotnością otoczenia wymaganymi przez normę.
|
| Elementy testowe | Pionowy test spalania pojedynczego drutu i kabla |
| Stacja testowa | Pojedynczy |
| Metoda sterowania elektrycznego | Inteligentne zintegrowane sterowanie PLC, 7-calowy interfejs dotykowy, podwójna obsługa za pomocą pilota na podczerwień. |
| Wybór funkcji | Podzielony na obsługę ręczną i tryb automatycznego testu działania. |
| Standard palnika | Palnik lutowniczy z mieszaniem wstępnym 1kW, zgodny z GB/T5169.14-2017 Załącznik A/IEC60695-11-2:2017 Załącznik A, otwór palnika Φ7±0,05mm, wykonany z mosiądzu. |
| Metoda zapłonu | Automatyczny zapłon. |
| Przepływ gazu i typ źródła gazu | Gaz mieszany: propan 650 ± 10 ml/min, powietrze 10 ± 0,3 l/min, podwójna regulacja przepływomierza. |
| Ciśnienie gazu | 0,1mpa, regulowane przez zawór regulujący ciśnienie, wyświetlane na manometrze (zakres 0-1mpa). |
| Czas zaopatrzenia w ogień | 0-9999X0.1S, można ustawić i wyświetlić. |
| Czas zapłonu i wygaśnięcia bibuły filtracyjnej | 0-9999X0.1S, można wyświetlić |
| Kąt spalania | Pochylenie 45°±2°, regulowane |
| Kalibracja płomienia testowego | Miedziana głowica do pomiaru temperatury: 500 W: Ф9mm ± 0,01 mm, 10 ± 0,05 g przed wierceniem |
| Termopara: oryginalny amerykański drut zbrojony Omega φ0,5 niklowo-chromowy/niklowo-aluminiowy, typ K, odporność na temperaturę 1100° | |
| Odległość między portem palnika Bunsena a miedzianym blokiem pomiarowym temperatury: 95±1 mm | |
| Wysokość płomienia: wysokość rdzenia niebieskiego płomienia 46-78 mm, całkowita wysokość zewnętrznego płomienia 148 ~ 208 mm | |
| Czas nagrzewania od 100±5°C do 700°±3°C wynosi 46±6s | |
| Czas nagrzewania: 0-9999X0,1 S, mierzony i wyświetlany na ekranie dotykowym | |
| Wspornik montażowy miedzianej głowicy do pomiaru temperatury: obrotowy, obróć do ściany skrzynki, gdy nie mierzysz | |
| Przykładowa instalacja | Naprawiono poziomy wspornik próbki: dwa górne i dolne wsporniki, odległość między dolną krawędzią górnego wspornika a górną krawędzią dolnego wspornika wynosi 550 ± 5 mm |
| Próbkę montuje się na wspornikach górnym i dolnym (środek metalowej osłony, czyli 150mm z obu stron i 225mm z tyłu) oraz około 50mm od spodu puszki | |
| Ciężar 5 N/mm² jest konfigurowany dla próbki, która ulega znacznemu przemieszczeniu podczas testu (poprzez nałożenie ciężarków) | |
| Taca | Niemetalowa podstawa z bakelitu, którą można wyciągnąć |
| Mierniki, bibuła filtracyjna | Skonfiguruj zestaw mierników wysokości płomienia (wysokość rdzenia płomienia niebieskiego 46-78mm, całkowita wysokość zewnętrznego płomienia 148~208mm), miernik odległości do pomiaru temperatury (95±1 mm), miernik odległości od próbki (100mm), 100 szt. bibuła filtracyjna (300×300±10mm, ilościowa zawartość popiołu 80±15g/m² poniżej 0,1% niebarwiona bibuła filtracyjna) |
| Gaz | 1. >95% gaz propan;2. Powietrze wolne od oleju i wody |
| Ocena wyniku próbki |
1. Pomiar części zwęglonej 2. Czy papier filtracyjny jest zapalony 3. Czas od zapalenia bibuły filtracyjnej do ustania palenia |
| Oświetlenie | Skonfiguruj reflektor ledowy 12W |
| Ochrona bezpieczeństwa |
1. Silny wentylator wyciągowy z przegrodą, wyciąg włączy się automatycznie po zakończeniu testu lub pojawi się alarm. 2. Wyposażony w czujnik dymu do wykrywania wycieku dymu 3. Z workiem z węglem aktywnym do filtrowania gazów odlotowych |
