IEC 60335-2 Senda badawcza z sztywnym palcem 11 z siłą 50N
| Probe Tip Length (mm): | 20 ±0,05 | Probe Length (mm): | 80±0,2 |
| Probe Tip Cylindrical: | 27-37° | Probe Tip Spherical: | 4-14° |
| Guard Thickness (mm): | 5±0,5 | Force Range: | 0~50N |
| High Light: | IEC 60335-2 Sztywna sonda testowa palca,sonda testowa palca 75N |
||

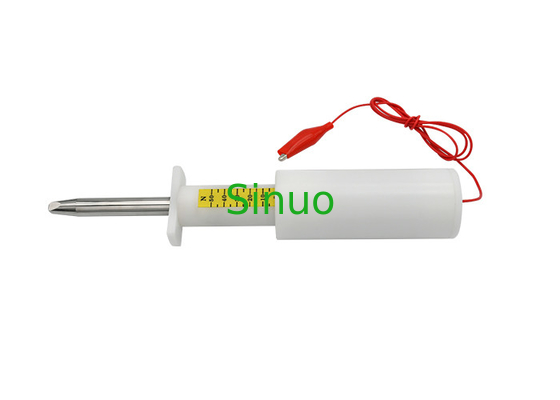

IEC 60335-2 Senda badawcza z sztywnym palcem 11 z siłą 50N
Informacje o produkcie dla sztywnej próby palców:
Ta sztywna sonda palcowa jest zgodna ze standardowym wymogiem IEC IEC60335-2-6, pkt 22, IEC60335-2-9, pkt 22, IEC61032, rysunek 7, urządzenie 11, IEC60884-1, IEC60598-1, IEC60335-1, pkt 22.11, itp. Używany jest do weryfikacji ochrony osób przed dostępem do części niebezpiecznych oraz do weryfikacji mechanicznego wzmocnienia otworów w obudowie lub barier wewnętrznych.
Badanie przeprowadza się przy zastosowaniu siły od 0 do 50 N przy minimalnej rozdzielczości 5 N, przy czym na tylnej stronie urządzenia znajduje się zacisek z aligatorem, który umożliwia sprawdzenie ciągłości podczas badania.Część palca tej sondy jest wykonana ze stali nierdzewnej, rękojeść i twarz zatrzymania są wykonane z nylonu.
Parametry techniczne dla sztywnej sondy testowej z palcami 11:
| Długość końcówki sondy (mm) | 200 - 0.05 |
| Radiusz cylindryczny końca sondy (mm) | R2±0.05 |
| Radiusz kulisty końcówki sondy (mm) | R4±0.05 |
| kąt cylindryczny końca sondy (°) | 37o0 -10 ¢ |
| kąt końca sondy (°) | 14o0 -10 ¢ |
| Średnica sondy (mm) | F120 - 0.05 |
| Długość sondy z końcem (mm) | 80±0.2 |
| Materiał sondy Sphere | Stal nierdzewna |
| Średnica osłony (mm) | F50 |
| Gęstość osłony (mm) | 5±0.5 |
| Obsługa materiału | Włókna włókiennicze |
| Zakres siły | 0~50N |
| Całkowita rezolucja | 5N |
Procedury badań i działanieW odniesieniu do próbki na sztywne palce:
Proszę zapoznać się z odpowiednimi normami.
Wciśnij górną powierzchnię uchwytu do wymaganej linii skali siły, a następnie wymagana siła zostanie osiągnięta.
W celu sprawdzenia, czy dotyka się żywych części, sonda jest wyposażona w zacisk aligatora, zalecany do pracy z naszym urządzeniem eksperymentalnym sondy anty-strzał lub wskaźnikiem napięcia 40 ~ 50V.
