IEC 60947-1 Charakterystyka wyzwalania wyłącznika Wszechstronna maszyna testująca

IEC 60947-1 Charakterystyka wyzwalania wyłącznika Wszechstronna maszyna testująca

MOQ: 1
Cena £: negocjowalne
Standardowe Opakowanie: Obudowa ze sklejki
Okres dostawy: 30 dni
Metoda płatności: T/T
Wydajność dostaw: 20 ZESTAWÓW miesięcznie
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SN2501
Wyjściowy prąd przemienny:
3~180A
Wyjściowe napięcie AC:
0~5V
Bieżąca dokładność:
Poziom 0,5
Dokładność napięcia:
Poziom 0,5
Współczynnik transformatora:
200/5A
Czas na test:
1~999999s
stacja testowa:
1 stacja
Czas pomiaru czasu:
1 ~ 9999 ms
Podkreślić:

Charakterystyka wyzwalania Kompleksowa maszyna testująca

,

IEC 60947-1 Charakterystyka Kompleksowa maszyna testująca

Opis produktu



IEC 60947-1 Charakterystyka wyzwalania wyłącznika Wszechstronna maszyna testująca



Informacje o produkcie dla charakterystyki wyzwalania wyłącznika automatycznego Kompleksowa maszyna testująca:



Sprzęt testowy został zaprojektowany i wyprodukowany zgodnie z wymaganiami normy

IEC60898-1 punkt 9.10, IEC60947-1 punkt 7.2.1 itd.

Ma to na celu sprawdzenie, czy wyłącznik spełnia wymagania, które dotyczą 1,13-krotności, 1,45-krotności i 2,55-krotności prądu znamionowego, aby sprawdzić, czy zadziała w określonym czasie.Sprzęt testowy może również przetestować charakterystykę natychmiastowego wyzwalania wyłącznika, to znaczy zastosować od 3 do 10 razy prąd znamionowy do testu, czy wyskakuje z czasu.Nadaje się do testowania online wyłączników kompaktowych i miniaturowych wyłączników automatycznych przed opuszczeniem fabryki.Jest to niezbędny sprzęt do testowania wydajności elektrycznej producentów wyłączników.



Parametry techniczne charakterystyki wyzwalania wyłącznika Kompleksowa maszyna testująca:



Zastosowana norma IEC 60898-1
Klauzula 9.10
Metoda kontroli Metoda IControl, obsługa 10-calowego kolorowego ekranu dotykowego
Elementy testowe Charakterystyki wyzwalania małych chwilowych, czas, charakterystyki wyzwalania opóźnionego
Stacja testowa Opóźnienie: jedna stacja;natychmiastowa: jedna stacja;spełnia wyłącznik automatyczny 1-4P
Opóźnienie parametrów wyzwalania
Prąd wyjściowy AC 3~180A
Wyjściowe napięcie AC 0~5V
Kanał prądu wyjściowego 1-kanałowe, wielobiegunowe styki wyłącznika są połączone szeregowo w celu przetestowania kilku przełączników
Przetestuj miniaturowe wyłączniki automatyczne 3~63
Bieżący przebieg wyjściowy Fala sinusoidalna (zniekształcenie przebiegu prądu urządzenia korekcyjnego nie przekracza 5%, błąd systemu nie przekracza 3%)
Bieżąca metoda kontroli Automatyczna regulacja, prąd jest ustawiany na ekranie dotykowym
Bieżąca dokładność Poziom 0,5
Dokładność napięcia Poziom 0,5
Współczynnik transformatora 200/5A
Czas na test 1~999999s
Aktualny Po przyłożeniu 1,13-krotności prądu, szybko i automatycznie wzrasta do 1,45-krotności prądu w ciągu 5 sekund
Osprzęt Zastosuj metodę terminala, opóźnioną: jedna stacja, natychmiastowa: jedna stacja.
Natychmiastowy test wyzwalania
Osprzęt Zastosuj metodę terminala, opóźnioną: jedna stacja, natychmiastowa: jedna stacja.
Prąd wyjściowy AC30A ~ 1500A
Kanały prądu wyjściowego 1 kanał
Bieżąca dokładność 0,5 poziomu
Rezolucja 1A
Natychmiastowy czas testu ≤0,2 s;
Ustawienie górnego limitu czasu działania 1~200ms
Ustawienie dolnego limitu czasu działania 1~200ms;
Stacja testowa 1 stacja
Czas pomiaru czasu 1 ~ 9999 ms
Funkcja ochronna: Zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem, zabezpieczenie przed wyciekiem
Test wzrostu temperatury W normalnych warunkach pracy, gdy wyłącznik jest testowany zgodnie z określonymi warunkami.Wyłącznik automatyczny nie powinien być uszkodzony, aby wpłynąć na jego działanie lub bezpieczeństwo użytkowania.
Kanał pomiaru temperatury 8 kanałów, rozdzielczość temperatury: 0,1 stopnia
Termoelement typ T
Krzywa temperatury Wyświetlacz dotykowy z tabelą rejestrowania danych temperatury
Zakres pomiaru temperatury 0 ~ 200 stopni
Konfiguracja Przewody do testu wzrostu temperatury: 1, 1.5, 2, 2.5, 4, 6 i 10, każda specyfikacja ma długość 1 metra i pasuje do 5 sztuk dla każdej specyfikacji;16, 25, 50 i 70, każda specyfikacja ma długość 2 metrów i pasuje do 5 sztuk dla każdej specyfikacji


Charakterystyka wyposażenia Charakterystyka wyzwalania wyłącznika Kompleksowa maszyna testująca:



Komora sprzętu jest spawana wysokiej jakości stalą, płyta jest natryskiwana i uszczelniana, a powierzchnia jest antystatyczna, antykorozyjna i antykorozyjna.Górna część urządzenia wyposażona jest w panel, wyłącznik sieciowy oraz różne końcówki przewodów (do testu wyzwalania opóźnionego).Sprzęt jest rozsądnie zaprojektowany i używany z zaletami wygody, prostej obsługi, niezawodnej wydajności i pięknego wyglądu.



Zasada testowania charakterystyk wyzwalania wyłącznika Wszechstronna maszyna testująca:



Ten sprzęt testowy przyjmuje zasadę niskiego napięcia i wysokiego prądu wyjściowego, wykorzystuje duży prąd w maszynie do izolowania prądu wyjściowego transformatora, ustawia rozmiar prądu za pomocą ekranu dotykowego, a źródło prądu stałego dostosowuje rozmiar wyjścia prąd transformatora, który ma funkcję automatycznej stabilizacji prądu.Ustaw czas testu na ekranie dotykowym i porównaj czas wyzwolenia testowego, aby ocenić jakość wyłącznika.

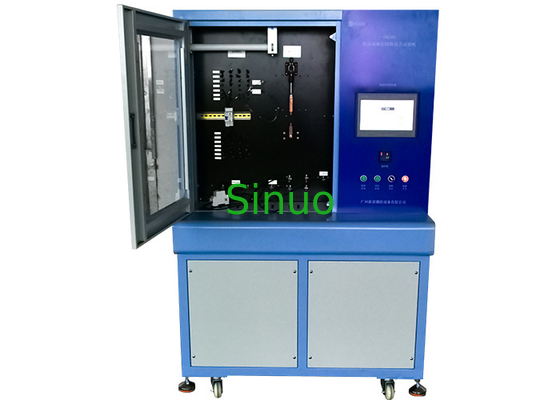

IEC 60947-1 Charakterystyka wyzwalania wyłącznika Wszechstronna maszyna testująca 0
