Szczegóły Produktu:
Zapłata:
|
Przedmioty testowe: | Drut i kabel | stacja testowa: | Jedna stacja |
---|---|---|---|
Metoda kontroli: | Sterowanie PLC | Metoda zapłonu: | Automatyczny zapłon |
Ciśnienie gazu: | 0,1 MPa | Kąt spalania: | Pochylenie 45°±2° |
Czas wyginięcia: | 0-9999X0.1S | Czas zaopatrzenia w ogień: | 0-9999X0.1S |
High Light: | IEC60332-1-2 Sprzęt do testowania palności,Sprzęt do testowania palności 1KW,Sprzęt do testowania palności w pionie |

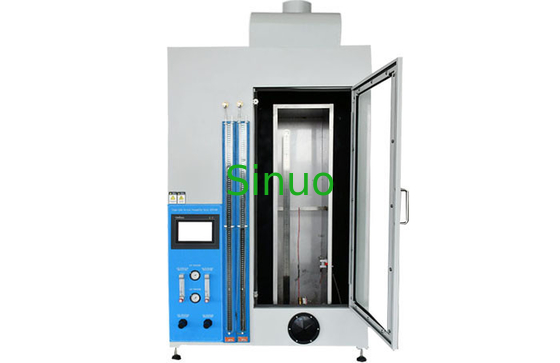

IEC60332-1-2 Sprzęt do badania palności w pionie z pojedynczym drutem izolowanym 1 kW
Normy dla sprzętu do badania palności pionowej z pojedynczym drutem izolowanym:
IEC60332-1-1:2015 „Badanie kabli elektrycznych i światłowodowych w warunkach pożaru - Część 1-1: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego drutu i kabla - Aparatura, IDT”
IEC60332-1-2: 2015 „Badanie kabli elektrycznych i światłowodowych w warunkach pożaru - Część 1-2: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego przewodu i kabla - Procedura dla wstępnie zmieszanego płomienia 1 kW, IDT”
IEC60332-1-3:2015 „Badanie kabli elektrycznych i światłowodowych w warunkach pożaru - Część 1-3: Badanie pionowego rozprzestrzeniania się płomienia dla pojedynczego izolowanego przewodu i kabla - Procedura oznaczania kropelek / cząstek płomienia, IDT”
Cechy sprzętu do pionowego testowania palności z pojedynczym drutem izolowanym:
① Dygestorium: blacha stalowa o grubości 1,5 mm jest formowana przez cięcie laserowe CNC, rogi są odwrócone o 45 °, integralna struktura, dobra sztywność i efekt uszczelniający.Wewnętrzne i zewnętrzne pudełka są wykonane metodą natrysku elektrostatycznego, a wewnętrzna powierzchnia jest natryskiwana matową czarną farbą.Efektywna objętość skrzyni wewnętrznej wynosi 1m³, z pozycjonowanym i ruchomym nośnym kołem Fuma.Lewa strona to szafa sterownicza, a prawa strona jest całkowicie otwarta.Bardzo wygodnie jest wymienić i wyczyścić tacę odbiorczą po otwarciu.Drzwi nie muszą być otwierane podczas procesu testowego, a operacja jest wykonywana przez zarezerwowany otwór operacyjny.Dygestor posiada wbudowany mocny wentylator wyciągowy, który w trakcie testu jest automatycznie zamykany i automatycznie odciągany po teście.Pozycja wysokości roboczej jest przeznaczona do obsługi przez osobę siedzącą na krześle.
② Metalowa osłona: Płyta ze stali nierdzewnej o grubości 1,5 mm jest formowana przez cięcie laserowe CNC, a przód jest otwarty, aby zapewnić, że dokładność wymiarowa spełnia standardowe wymagania 300 × 450 × 1200 mm (lepsze niż standardowa tolerancja ± 25 mm).Górny/dolny wspornik instalacji próbki jest zainstalowany poziomo w metalowej pokrywie (próbkę można zainstalować na środku metalowej pokrywy, czyli 150 mm z obu stron i 225 mm z tyłu), a linijkę skali zainstalować pionowo.Prawa strona metalowej pokrywy jest wyposażona w termoparę do pomiaru temperatury i miedzianą głowicę do pomiaru temperatury, a przełączanie pozycji między stanem pomiaru temperatury a stanem bez pomiaru temperatury można zrealizować za pomocą struktury wahadłowej.Dno skrzynki wyposażone jest w wykonaną zgodnie z normą wstępnie zmieszaną lampę lutowniczą z ruchomym mechanizmem szyny prowadzącej, która może spełnić wymagania normy, a następnie wepchnąć ją do pozycji spalania po ustabilizowaniu się płomienia.Pod mechanizmem palnika znajduje się wbudowana tacka odbiorcza, którą można wyciągnąć w celu wyczyszczenia.
③ Kontrola: Przyjęto inteligentne sterowanie Mitsubishi PLC, proces można kontrolować, a parametry czasu testu można rejestrować i utrzymywać.
④ Oprogramowanie i działanie: Nasza firma niezależnie programuje, a proces jest całkowicie zgodny z wymaganiami klientów i standardami.Przeglądaj i obsługuj za pomocą 7-calowego kolorowego ekranu dotykowego.Interfejs oprogramowania jest podzielony na interfejsy automatyczne, ręczne, alarmowe i ustawiania parametrów, które są proste i przejrzyste.
⑤ Obwód gazowy: Przyjęto podwójny system gazociągów, jeden dla gazu i jeden dla powietrza.Każdy kanał jest wyposażony w regulator ciśnienia, przepływomierz, manometr, manometr różnicowy w kształcie litery U oraz elektrozawór, który można dokładnie wyregulować do parametrów wymaganych przez normę (mieszanie gazu: 0,1 MPa, 650 ± 10 ml/min propan; 0,1 MPa, 10 ± 0,3 l/min powietrza)
⑥ Zapis parametrów testu: czas dostarczania ognia można ustawić i wyświetlić, czas procesu zapłonu bibuły filtracyjnej i zatrzymania spalania jest obsługiwany przez ręczną obsługę klawiszy, zapisy ekranu dotykowego, temperatura systemu pomiaru temperatury i czas wzrostu temperatury są zbierane przez system, i automatycznie rejestrowane i wyświetlane.
⑦ Użyj ochrony bezpieczeństwa: zintegrowany wyciąg wyciągowy, wentylator wyciągowy z przegrodą, struktura uszczelnienia drzwi z gumową krawędzią, dwuwarstwowa gumowa podkładka otworu operacyjnego wielowarstwowa struktura może zapewnić, że dym nie wycieka, a czujnik dymu jest zainstalowany z tyłu korpusu skrzyni.Alarm dźwiękowy i świetlny w przypadku wycieku.Po zakończeniu testu następuje automatyczne włączenie wentylatora wyciągowego oraz włączenie silnego wyciągu.Worek z węglem aktywnym jest wbudowany w wylocie, który może znacznie pochłaniać toksyczne gazy.Sprzęt jest uziemiony i posiada funkcję ochrony przed wyciekiem.
Parametry techniczne sprzętu do badania palności pionowej z pojedynczym drutem izolowanym:
Napięcie robocze | AC 220V/50Hz |
Rozmiar metalowej osłony | 300±2 mm szer. × 450 mm ± 2 mm gł. × 1200 mm ± 2 mm wys. |
Wymiary (mm) | 1250 mm szer. × 700 mm gł. × 1800 mm wys |
Przedmiot obrabiany do sprawdzenia |
Małych rozmiarów pojedynczy przewód i kabel o łącznej powierzchni przekroju nie mniejszej niż 0,5m² (z wyłączeniem cienkich kabli optycznych) Długość: 600 ± 25㎜, należy poddać obróbce wstępnej zgodnie z temperaturą i wilgotnością otoczenia wymaganymi przez normę.
|
Elementy testowe | Pionowy test spalania pojedynczego drutu i kabla |
Stacja testowa | Pojedynczy |
Metoda sterowania elektrycznego | Inteligentne zintegrowane sterowanie PLC, 7-calowy interfejs dotykowy, podwójna obsługa za pomocą pilota na podczerwień. |
Wybór funkcji | Podzielony na obsługę ręczną i tryb testu automatycznego działania. |
Standard palnika | Palnik lutowniczy z mieszaniem wstępnym 1kw, zgodny z IEC60695-11-2:2017 załącznik A, otwór palnika Φ7±0,05mm, wykonany z mosiądzu. |
Metoda zapłonu | Automatyczny zapłon. |
Przepływ gazu i typ źródła gazu | Gaz mieszany: propan 650 ± 10 ml/min, powietrze 10 ± 0,3 l/min, podwójna regulacja przepływomierza. |
Ciśnienie gazu | 0,1mpa, regulowane przez zawór regulujący ciśnienie, wyświetlane na manometrze (zakres 0-1mpa). |
Czas zaopatrzenia w ogień | 0-9999X0.1S, można ustawić i wyświetlić. |
Czas zapłonu i wygaśnięcia bibuły filtracyjnej | 0-9999X0.1S, można wyświetlić |
Kąt spalania | Pochylenie 45°±2°, regulowane |
Kalibracja płomienia testowego | Miedziana głowica do pomiaru temperatury: 500 W: Ф9mm ± 0,01 mm, 10 ± 0,05 g przed wierceniem |
Termopara: oryginalny amerykański drut zbrojony Omega φ0,5 niklowo-chromowy/niklowo-aluminiowy, typ K, odporność na temperaturę 1100° | |
Odległość między portem palnika Bunsena a miedzianym blokiem pomiarowym temperatury: 95±1 mm | |
Wysokość płomienia: wysokość rdzenia niebieskiego płomienia 46-78 mm, całkowita wysokość zewnętrznego płomienia 148 ~ 208 mm | |
Czas nagrzewania od 100±5°C do 700°±3°C wynosi 46±6s | |
Czas nagrzewania: 0-9999X0,1 S, mierzony i wyświetlany na ekranie dotykowym | |
Wspornik montażowy miedzianej głowicy do pomiaru temperatury: obrotowy, obróć do ściany skrzynki, gdy nie mierzysz | |
Przykładowa instalacja | Naprawiono poziomy wspornik próbki: dwa górne i dolne wsporniki, odległość między dolną krawędzią górnego wspornika a górną krawędzią dolnego wspornika wynosi 550 ± 5 mm |
Próbkę montuje się na wspornikach górnym i dolnym (środek metalowej osłony, czyli 150mm z obu stron i 225mm z tyłu) oraz około 50mm od spodu puszki | |
Ciężar 5 N/mm² jest konfigurowany dla próbki, która ulega znacznemu przemieszczeniu podczas testu (poprzez nałożenie ciężarków) | |
Taca | Niemetalowa podstawa z bakelitu 300x450mm, wysuwana |
Mierniki, bibuła filtracyjna | Skonfiguruj zestaw mierników wysokości płomienia (wysokość rdzenia płomienia niebieskiego 46-78mm, całkowita wysokość płomienia zewnętrznego 148~208mm), miernik odległości do pomiaru temperatury (95±1 mm), miernik odległości od próbki (100mm), 100 szt. bibuła filtracyjna (300×300±10mm, ilościowa zawartość popiołu 80±15g/m² poniżej 0,1% niebarwiona bibuła filtracyjna) |
Gaz | 1. >95% gaz propan;2. Powietrze wolne od oleju i wody |
Ocena wyniku próbki |
1. Pomiar części zwęglonej 2. Czy papier filtracyjny jest zapalony 3. Czas od zapalenia bibuły filtracyjnej do ustania palenia |
Oświetlenie | Skonfiguruj reflektor ledowy 12W |
Ochrona bezpieczeństwa |
1. Silny wentylator wyciągowy z przegrodą, wyciąg włączy się automatycznie po zakończeniu testu lub pojawi się alarm. 2. Wyposażony w czujnik dymu do wykrywania wycieku dymu 3. Z workiem z węglem aktywnym do filtrowania gazów odlotowych |
