Szczegóły Produktu:
Zapłata:
|
Standard: | IEC60335-2-24 | Promień końcówki sondy (mm): | R1 |
---|---|---|---|
Średnica sondy (mm): | 6 mm | Długość końcówki (mm): | 8,6 mm |
Długość sondy (mm): | 20mm | Gwarancja: | 1 rok |
High Light: | Narzędzie do rysowania IEC 60335-2,narzędzie do rysowania SN2210-27 |

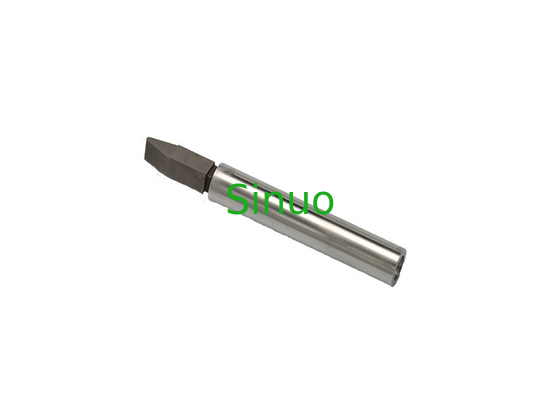

IEC 60335-2 Wysokiej jakości narzędzie do rysowania SN2210-27 do urządzeń domowych
Informacje o produkcie:
Norma: IEC60335-2-24 Rysunek 102.
Zastosowanie: Końcówka narzędzia do drapania jest przeznaczona do urządzeń gospodarstwa domowego, których dostępna powierzchnia elementów całego chronionego układu chłodzenia, w tym dostępna powierzchnia elementu c, które mają bliski kontakt z chronionym układem chłodzenia, umożliwia wykonanie testu zarysowania.
Próbka do badań: Lodówka i inny sprzęt chłodniczy.
Funkcja: Proszę używać zgodnie z powiązanym standardem.
Parametry:
Model |
SN2210-27 |
Promień końcówki sondy (mm) |
R1 |
Średnica sondy (mm) |
6 |
Długość końcówki (mm) |
8.6 |
Długość sondy (mm) |
20 |
Kroki operacji:
Proszę odnieść się do IEC 60335-2-24, punkt 22.107.2:
Wszystkie dostępne powierzchnie chronionych elementów układu chłodzenia, w tym dostępne powierzchnie mające bezpośredni kontakt z chronionymi układami chłodzenia, są zarysowane za pomocą narzędzia, którego końcówka jest pokazana na rysunku 102.
Narzędzie jest stosowane przy użyciu następujących parametrów:
- siła pod kątem prostym do badanej powierzchni….………………………….…………35N± 3 N
- siła równoległa do badanej powierzchni……………………… ................. nieprzekraczającej 250 N.
Narzędzie jest przesuwane po badanej powierzchni z prędkością około 1 mm/s.
Badana powierzchnia jest zarysowana w trzech różnych miejscach w kierunku prostopadłym do osi kanału iw trzech różnych miejscach na kanale w kierunku równoległym do niego.W tym drugim przypadku długość rysy powinna wynosić około 50 mm
Rysy nie mogą się krzyżować.
Odpowiednia część urządzenia powinna wytrzymać próbę 22,7, przy ciśnieniu próbnym zmniejszonym o 50%.
Ogłoszenie:
Proszę zapobiec upadkowi tego urządzenia na ziemię, aby uniknąć uszkodzenia.
Proszę przechowywać go w suchym miejscu.
