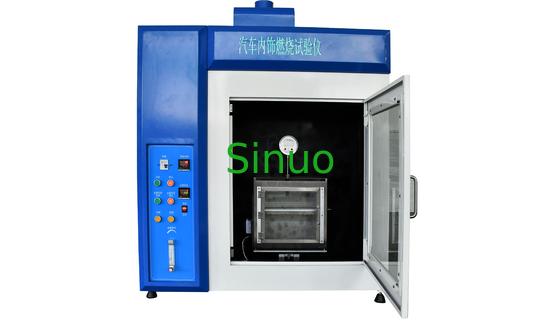

ISO 3795-1989 Komora badawcza łatwopalności materiałów wewnętrznych samochodów

Skład systemu

Urządzenia sterujące, komora spalania, palnik, przepływometer, urządzenie do pobierania próbek, rurka powietrzna i ognisko

Urządzenia sterujące

Część sterująca jest zainstalowana po lewej stronie komory spalania, która integruje czas, regulację przepływu, oświetlenie i wentylator na panelu sterującym.

Czasomierz aplikacji płomienia

0~999.9/S/M/H, można ustawić z góry, dokładność ≤0,5s

Czasomierz do palenia

0~999,9/S/M/H, dokładność ≤0,5s

Wysokość płomienia

38 mm, obserwowane za pomocą 38 mm miernika wysokości płomienia, regulowalnego przepływem

Górnik

Wnętrza o średnicy 9,5 mm. Jest umieszczona w szafce badawczej tak, aby środek dyszy znajdował się 19 mm poniżej środka dolnej krawędzi końca otworu próbki.Jest wykonana z mosiądzu i ma funkcję automatycznego zapłonu.

Posiadacz próbki

Uchwyt w kształcie litery U: wykonany jest z dwóch ukształtowanych w kształcie litery U płyt metalowych odpornych na korozję, z 6 otworami szpilkowymi na uchwytzie górnym i 6 otworami szpilkowymi na uchwytzie dolnym,i forma podtrzymująca jest taka, że ciepłoodporny drut stalowy o średnicy 0.25 mm rozciąga ramę w odstępie 25 mm od dolnej ramy w kształcie litery U. Dolna płaszczyzna próbki powinna znajdować się 178 mm nad podłogą.Przedni koniec uchwytu próbki znajduje się 22 mm od końca pudełka, a wzdłużna strona uchwytu próbki jest oddalona o 50 mm od boku pudełka.

Badanie gazu

Gaz dostarczany do palnika musi mieć wartość cieplną około 38MJ/m3, np. gaz ziemny, gaz miejski, gaz skroplony

Szczotka metalowa

Co najmniej 110 mm długości, z siedmioma do ośmiu gładkimi, zaokrąglonymi zębami na 25 mm

Komora spalania

Długość: 385 mm, głębokość: 204 mm, wysokość: 360 mm. Na dnie komory spalania znajduje się 10 otworów wydechowych o średnicy 19 mm.Cztery ściany boczne mają 13 mm szerokości szczeliny wentylacyjne w pobliżu górnej częściW górnej części komory spalania znajduje się otwór do wstawienia termometru.a środek otworu jest oddalony o 20 mm od wnętrza tylnej płytyNa dnie komory spalania umieszczono tacy do zbierania roztopionych kropli,a taśma jest rozmieszczona między dwoma rzędami otworów wentylacyjnych bez wpływu na wentylację otworów wentylacyjnych.
