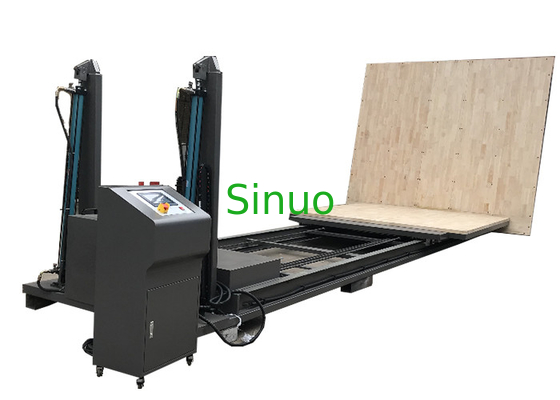

ISO2244-2001 Układ badań uderzeń pochyłej płaszczyzny z sterowaniem programowaniem PLC

ISO2244-2001 Układ badań uderzeń pochyłej płaszczyzny z sterowaniem programowaniem PLC

Przegląd produktu:

Maszyna do testowania uderzeń z zakrętem symuluje zdolność opakowania produktu do odporności na uszkodzenia w rzeczywistym środowisku, takie jak obsługa, układanie półek, przesuwanie silników,załadunek i rozładunek lokomotyw, transport produktów itp. Maszyna może być również stosowana jako wspólny sprzęt testowy do uderzeń z zakrętem w instytucjach badawczych, uczelniach i uniwersytetach,Centrum badań technologii opakowań, producentów materiałów opakowaniowych, handlu zagranicznego, transportu i innych działów.

Maszyna jest zgodna z międzynarodową normą ISO2244-2001 (E) "Pakowanie - kompletne i pełne opakowanie transportowe część V, badanie uderzenia poziomego, badanie uderzenia płaszczyzny nachylonej,badanie zawieszonego wahadła" i krajowej normy GB/T4857.11-1992 "Metoda badania poziomego uderzenia opakowań transportowych". ASTMD4169, ASTMD880 i inne powiązane wskaźniki techniczne.

Zasada badania uderzenia pochyłej płaszczyzny przy użyciu zasady przekształcania energii potencjalnej obiektu w energię kinetyczną,opakowanie jest przyciągane do końca zgodnie z ustaloną pozycją w celu uzyskania określonej prędkości uderzenia i płyty uderzeniowej prostopadłej do kierunku zderzenia prędkości, w celu osiągnięcia z góry określonego celu badania.

Maszyna do testowania uderzeń na kształcie kształtu może symulować poziome uderzenie i środowisko zderzenia części opakowaniowych i pojemników opakowaniowych w procesie transportu.Może być stosowany jako wspólny sprzęt badawczy dla uderzeń z zakrętem w instytucjach badawczych, uczelni wyższych i uniwersytetów, centrów testowania technologii opakowań, producentów materiałów opakowaniowych, handlu zagranicznego, transportu i innych działów.

Cechy i funkcje:

1. elastyczne ustawianie koła elektrycznego, łatwe do ustawienia pozycji, w celu osiągnięcia wymaganej wartości zmiany prędkości;

2Wysokość bloku jest stosunkowo niska, co sprzyja instalacji próbek; wzmocniona płytka odporna na uderzenia zapewnia solidną strukturę.

3. Stół kołyski może być regulowany do poziomu, który jest wygodny dla użytkowników do instalacji próbki; regulowanie kąta z napędem hydraulicznym, elastyczny i wygodny.

4. Może być obsługiwany za pomocą zdalnego sterowania, aby w pełni zapewnić bezpieczeństwo personelu badającego;

5. Podczas instalacji, klient musi tylko naprawić maszynę na ziemi, bez innej złożonej operacji lub instalacji, a test jest wygodny.

Wydajność produktów:

Stosując zasadę, że energia potencjalna obiektu jest przekształcana w monopolistyczną energię kinetyczną,pewna prędkość uderzenia można uzyskać, gdy opakowanie swobodnie przesuwa się w dół zgodnie z stałą pozycją

Badanie jest dokonywane poprzez zderzenie się z tablicą uderzeniową prostopadłą do kierunku przyspieszenia.

Pomiar końcowej prędkości: na końcu maszyny montażowej są zainstalowane dwa czujniki stałego punktu do pomiaru prędkości koła.

Wymagania dotyczące wydajności:

1. elastyczny, stały pojazd elektryczny, łatwy do ustawienia ilości bitów, aby osiągnąć wymaganą wartość zmiany prędkości

2Wysokość samochodu jest stosunkowo niska, co sprzyja instalacji i uruchomieniu produktów

3. Stół kołnierza można regulować do poziomu, który jest wygodny dla klientów do instalowania próbek

4. Podczas instalacji, klient musi tylko naprawić maszynę na ziemi bez innej złożonej operacji i instalacji, a test jest wygodny.

Parametry techniczne:

1. Funkcja badania: uderzenie pochyłu

2Masa próbki: 0-300 kg (lub określona)

3Maksymalny rozmiar próbki: 1100×900×2100 mm (długość, szerokość i wysokość)

4. Długość przesuwna: 0-2000mm może być ustawiona przez programowanie (lub określone)

5System sterowania: sterowanie programowaniem PLC

6Zakres prędkości uderzenia: 1,305-2,608 m / s

7Błąd prędkości uderzenia: ± 5%

8Rozmiar stołu bloków: 1100×1100 mm (długość i szerokość)

9Rozmiar tablicy uderzeniowej: 1500×2500 mm (szerokość i wysokość), grubość 40 mm

10. Tryb podnoszenia: podnoszenie hydrauliczne

11. Kąt między płaszczyzną toru a płaszczyzną poziomą wynosi 10°±1°

12Wymiary zewnętrzne: około 5000×1500 mm, wysokość: 2500 mm

13. szafa sterująca: około 400 × 400 × 910 mm

14. Waga sprzętu: około 1500 kg

15. napięcie robocze: 380V 50HZ

16Moc: 1,5 kW
