| MOQ: | 1 |
| Cena £: | Customized |
| Standardowe Opakowanie: | Plywood |
| Okres dostawy: | 30 Days |
| Metoda płatności: | L/C, T/T |
| Wydajność dostaw: | 20 Sets Per Month |

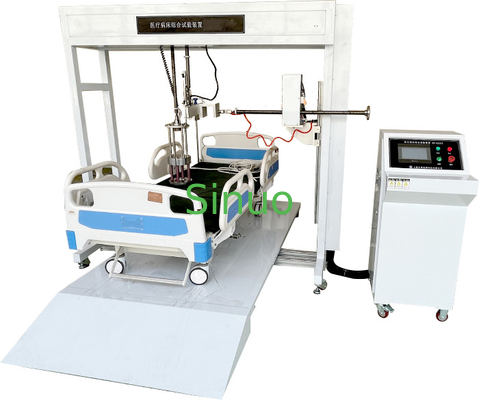

IEC60601-1 W pełni zautomatyzowane urządzenie do kompleksowego badania łóżka medycznego
Informacje o produkcie:
1. Norma: zgodna z IEC60601-1:2012, YY9706.252-2021 klauzula 201.9.8.3.3 i 201.9.8.3.3.4, IEC60601-2-52:2009.
2Próbki i ograniczenia: łóżko medyczne.
3Aplikacja: nadaje się do łóżek szpitalnych w celu symulacji dynamicznego i statycznego obciążenia ciała ludzkiego.oraz badania trwałości bocznych szybków łóżek szpitalnych w celu zweryfikowania trwałości, bezpieczeństwa i niezawodności.
4Zasada badania: serwomotor napędza manipulator do przeprowadzenia badania obciążenia statycznego, badania zmęczenia obciążeniem dynamicznym, badania naprężenia szyny bocznej, badania trwałości na rozciągnięcie,Badanie uderzenia i trwałości na łóżku medycznym.
5Struktura i charakterystyka urządzenia: urządzenie składa się z rozciągniętej powierzchni roboczej, ramienia mechanicznego obciążającego z góry, ramienia mechanicznego obciążającego z boku, urządzenia podnoszącego napęd w przypadku wolnego upadku,ramy całkowicie ze stali, oraz elektryczna szafa sterująca. and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strength. Urządzenie napędowe jest podnoszone i opuszczane w celu przeprowadzenia badania uderzenia w wolnym upadku na łóżku szpitalnym.i liczbę testów można ustawić za pośrednictwem interfejsu ekranu dotykowegoCiśnienie jest automatycznie stosowane na bokach i górze, aby dopasować próbki o różnych specyfikacjach, a proces badania może być w pełni zautomatyzowany.
Parametry techniczne:
| Wymiary urządzeń |
Około: 4800×2000×2250 (mm) W×D×H
|
| Masa sprzętu | 500 kg |
| Środowisko użytkowania | Zasilanie: AC220V±10%/50-60Hz, moc 3.0KW |
| Stacja | Można dostosować pojedynczą stację |
| Elektryczna metoda sterowania | Inteligentne sterowanie zintegrowane z PLC, kolorowa interfejs dotykowy człowiek-maszyna |
| Zakres wielkości badania | Nie większe niż WDH=120cm*200cm*130cm |
| Metoda zaciskania próbki | Włókna i ich części |
| Elementy badawcze i procesy działania |
1. Badanie obciążenia statycznego ciała ludzkiego (201.9.8.3.2): wartość siły obciążenia 0-4000N, czas siły stałej: 0-9999min 2. Badanie obciążenia dynamicznego ciała ludzkiego (201.9.8.3.3.1): wartość siły obciążenia 1350N, liczba badań: 10 000 razy 3. Badanie wytrzymałości szyby bocznej i niezawodności zamka (201.9.8.3.3.3): Wartość siły obciążenia 1350N a) Badanie cyklu powtarzanego działania siły bocznej: siła 100 N prostopadła do szyny bocznej jest stosowana do górnej środkowej części szyny bocznej w kierunku wskazanym przez E lub F na rysunku 201.117Odwróć kierunek, powtarzaj 3000 razy. b) Badanie cyklu wielokrotnego działania siły wzdłużnej, jak pokazano na rysunku 201 w pkt C lub D.117, zastosować siłę 100N wzdłuż wzdłużnego kierunku paska bocznego. kierunek odwrotny. powtarzać 3000 razy; c) Badanie cyklu wielokrotnego działania siły pionowej, jak pokazano w pkt B na rysunku 201.117, zastosować siłę 100 N na górnej części paska bocznego w kierunku pionowym. Powtórzyć 3000 razy. W kierunku A nie jest wymagane badanie; d) Po wykonaniu czynności a), b) i c) stosuje się obciążenie statyczne w kierunku przedstawionym na rysunku 201.117 wzdłuż pozycji najgorszego przypadku. 4. Badanie obciążenia dynamicznego pręta ciągnego: 750N, 1000 razy 5Badanie uderzenia na platformie podtrzymującej materac (CC.2.2): rysunek CC.2 urządzenie uderzające, badanie uderzeniowe 180 mm wolnego upadku przez urządzenie automatycznego podnoszenia, 20 razy |
| Urządzenie mechaniczne |
1 zestaw manipulatorów pionowych: zakres sił 0-4000N, odpowiedni do punktów badań 1, 2, 3 (c, d), 4, 6, 7 1 zestaw manipulatorów bocznych: zakres sił 0-2000N, odpowiedni do przedmiotów badawczych (a, b), kierunek można przełączać o 90° 1 zestaw robotów podnoszących: wysokość podnoszenia 180 mm, automatyczne natychmiastowe uwolnienie w celu uzyskania uderzenia w wolnym upadku |
| Tryb jazdy | Serwo silnik + napęd reduktorów precyzyjnych |
| Prędkość nakładania siły | 0-300 mm/min |
| Czas siły stały | 0-9999 można ustawić |
| Częstotliwość badania | 0~999999 razy można ustawić wstępnie, różne badania można ustawić wstępnie zgodnie ze standardem |
| Ładowarka |
1Rys. 201.104 Ładowarka całkowicie ze stali
|
| Rysunek CC.2 Uderzacz | |
| Ramka | Ramowanie profilów z aluminium, nadające się do mocowania różnych próbek |
| Płytka ciśnieniowa | Standardowy 0.1m2 kawałek, złącze jest M20 nawinięty, a płyta ciśnienia można przełączyć do użytku |
| Ochrona bezpieczeństwa | Ochrona przed przeciążeniem, ochrona przed wyciekiem |
|
|
