Trzy stacje z wtyczką izolacyjną, obudowę, aparaturę do badania ścierania, ciśnienie, obciążenie 4N IEC 60884
| Standard clause: | IEC60884, punkt 24.8 | Standard figure: | Rysunek 31 |
| Test Stations: | Stacja Trzy | Drive mode: | Tryb elektryczny |
| Test Stroke: | 9mm | Pressure load: | 4N |
| Abrasion rate: | 30 ruchów na minutę | Test times: | 0-999999 razy, regulowane |
| High Light: | 4N urządzenie do badań ścierania z rękawów izolacyjnych,urządzenie do badań ścierania z trzech stacji |
||
Trzy stacje z wtyczką izolacyjną, obudowę, aparaturę do badania ścierania, ciśnienie, obciążenie 4N IEC 60884
Informacje o produkcie:
Standardy: IEC 60884-1:2022 klauzula 24.8 rysunek 31, BS1363-1: 2012 rysunek 9.
Próbka i ograniczenia: izolacyjna obudowa wtyczki.
Celem badania: nadaje się do badania odporności na zużycie osłon izolacyjnych wtyczek
Zasada badania: silnik napędza mechanizm ekscentryczny w celu uzyskania odwrotnego odkręcania osłony zamkowej.
Struktura:
Składa się z poziomo umieszczonej poprzecznej wiązki i linijnie poruszającej się podstawy zacisku.Końcówka wiązki poprzecznej wyposażona jest w głowę o kształcie U zgiętą z krótkiego drutu stalowego o średnicy 1 mm (dwa punkty wiązki poprzecznej w kształcie U są ustawione pionowo na wiązce poprzecznej). dolna krawędź drutu stalowego w kształcie U to 6 mm prosta część robocza. 6 mm prosta dolna krawędź drutu stalowego w kształcie U jest przyciskana na rękaw izolacyjny zamka,i silnik napędza siedzenie zamkowe wyposażone w blokadę do przemieszczania się do przodu i do tyłu, tak aby stalowy drut pocierał się o próbkę izolacyjną zamka do badania.

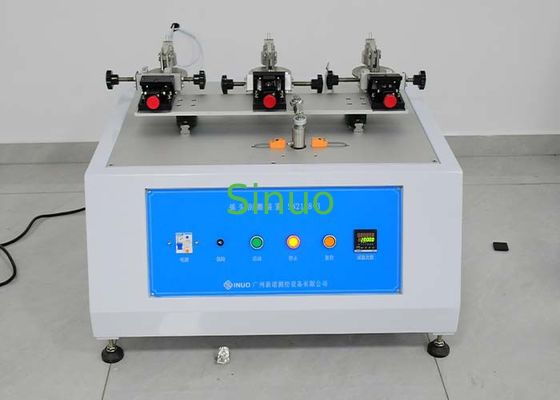

Urządzenie ma trójstacjonarną strukturę synchroniczną, jak pokazano poniżej:
Parametry techniczne:
| Stacja badawcza | Trzy stacje, synchroniczne |
| Tryb jazdy | Tryb elektryczny |
| Wskaźnik ścierania |
30 razy na minutę, po jednym na każdy wyjazd i powrót |
| Czasy badania | 0-999999 razy, regulowane |
| Obciążenie ciśnieniowe | 4N |
| Włókna szkrabiające |
Φ1 mm, długość rzeczywista 6 mm |
| Uderzenie testowe | Więcej niż 1 metr, bieg stały |
| Mechanizm regulacji kąta |
Światło jest wyposażone w mechanizm regulacji kąta, dopasowujący standardowe europejskie wewnętrzne ośmiokształtne szpilki i konwencjonalne szpilki proste. Jest wyposażone w wskaźnik nachylenia 10°.Po zainstalowaniu próbki, miernik można wykorzystać do bezpośredniej kalibracji pozycji 10°.
|
| Zasilanie | AC220V±10%/50-60Hz |
| Wielkość sprzętu | WDH=850X760X600mm |
| Masa sprzętu | Około 130 kg |
