IEC 60670-1 Badanie trwałości urządzenia z wbudowaną skrzynką montażową
| Standard: | IEC 60670-1 Punkt 12.11 | Sample: | Ukryte puszki montażowe |
| Adjustable angle: | 45° | Main weight: | 72±0,1N |
| Test station: | Pojedyncza stacja | Additional weight: | 8±0,1N |
| High Light: | Wbudowane urządzenie do badania trwałości skrzynki montażowej,Urządzenie do badania trwałości skrzynki montażowej,IEC 60670-1 Urządzenie do badania trwałości skrzynki montażowej |
||
IEC 60670-1 Badanie trwałości urządzenia z wbudowaną skrzynką montażową
Informacje o produkcie:
Wymóg: urządzenie jest zaprojektowane i wyprodukowane zgodnie z wymogami normy IEC60670-1 pkt 12.11, rys. 12, 13, 14.
Próbka: skryte i półkryte skrzynki montażowe i obudowy klasyfikowane zgodnie z sekcją 7 normy IEC 60670-1.2.1.
Celem i zasadą badania: ukryte lub półukryte skrzynki montażowe lub obudowy na masywnych ścianach, sufitach i podłodze, po prawidłowym zainstalowaniu zgodnie z instrukcjami producenta.I wbudowane urządzenie mocujące powinno zapewnić, że próbka może być prawidłowo zainstalowana na ścianie, sufitu i podłogi i powinny być w stanie zapewnić normalne użytkowanie bez przemieszczania się lub opadania.
Badanie to symuluje normalne zamontowanie skrzynki montażowej, przy czym przy użyciu masy głównej stosuje się siłę (72±0,1) N w kierunku pionowym, a dodatkową masę (8±0,1).1)N spada z wysokości 50 mm do masy głównej 10 razyPo badaniu przesunięcie skrzynki montażowej na płytce montażowej nie może przekraczać 0,5 mm, aby sprawdzić moc urządzenia mocowania skrzynki montażowej.
Struktura i właściwości urządzeń:

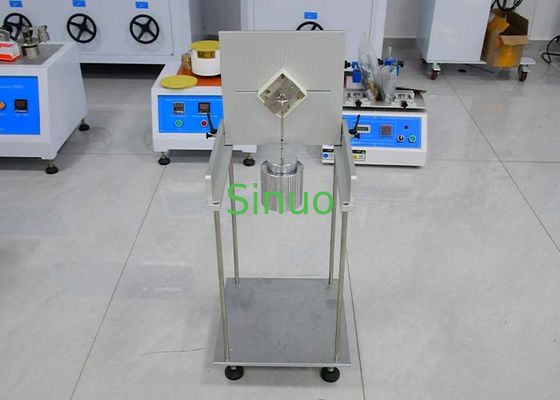

Urządzenie składa się z montującej się płyty górnej, mechanizmu regulacji kąta, ciężaru głównego F, dodatkowego ciężaru G, skrzynki montażowej i pomocniczego urządzenia mocowania.Waga akcesoriów wynosi 1/10 całkowitej masy.
Wymiary sprzętu: Około: 350×350×600 (mm) W×D×H, Masa sprzętu: 25 kg
Parametry techniczne:
| Stacja badawcza | Samotny |
| Płytka górna do montażu |
Przy użyciu długich otworów dla skrzyżowych śrub mocujących, płytkę mocującą można mocować na próbce.
|
| Konfiguracja masy |
Masa główna: 72±0,1N x1; Dodatkowa masa: 8±0,1N x1; Uwaga: Waga masy głównej obejmuje odpowiednią masę haków |
| Pudełko montażowe |
Zgodnie z wymogami dotyczącymi standardowych rozmiarów, ze wszystkich stron próbki powinna istnieć co najmniej 20 mm przepaść. Standardowa skrzynia montażowa według wielkości próbki klienta
|
| Urządzenie mocujące |
Jeden zestaw, używany do zablokowania urządzenia mocującego na otworze do mocowania próbki |
