Platforma do testów uderzeniowych w pionie dla 3D-drukowanych próbek odporności na uderzenia
| Test Sample: | Próbka z nadrukiem 3D metalowym | Test Station: | 1 stacja |
| Steel Ball: | Rozmiar można dostosować | Drop Height: | 200–1800 mm |
| Impact Energy: | Obliczone przez E = MGH, do 423 J | Test Cycles: | 0–999,999, wstępne |
| High Light: | Platforma badawcza drukowanych w 3D próbek,Platforma badawcza odporności na uderzenia |
||
Pionowa platforma badawcza odporności na uderzenia dla drukowanych w 3D próbek
Informacje o produkcie:
Ta platforma testowa jest zaprojektowana na zamówienie i produkowana ściśle zgodnie z wymaganiami klienta.Został specjalnie opracowany do weryfikacji odporności na uderzenia drukowanych w 3D próbek i służy jako specjalistyczne urządzenie do testowania wytrzymałości mechanicznejJest odpowiedni do stosowania w organach certyfikujących i laboratoriach fabrycznych.
System składa się z mechanizmu uwalniania elektromagnetów, elementu uderzeniowego, ramy i systemu sterowania.wysokość upadku jest regulowana za pomocą ekranu dotykowego i może być sterowana zdalnieSystem wyposażony jest w elektryczne podnoszenie, automatyczną adsorpcję kulą magnetyczną i obsługuje wielokrotne testy upadku.
Celem, zasadą i strukturą:
Ta maszyna testowa jest wykorzystywana głównie do testowania odporności na uderzenia metalowych próbek drukowanych 3D.
Zasada działania:
Zgodnie ze standardem Ehc do badań pionowego opadania młotkiem element uderzeniowy (kopuła stalowa o masie Φ180 mm o masie 24 kg) swobodnie spada z określonej wysokości przez rurę przewodnią,uderzenie próbki pionowoSystem przekształca energię potencjalną grawitacyjną w energię kinetyczną w celu przeprowadzenia badań uderzeń na próbce.

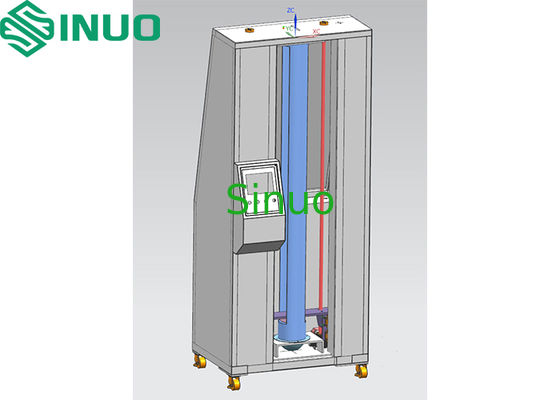

Struktura:
Specyfikacje techniczne:
| Nie, nie, nie. | Pozycja | Specyfikacja |
| 1 | Zasilanie | AC 220V 50Hz, 1 kW |
| 2 | System sterowania | Kontrola PLC, obsługa ekranu dotykowego |
| 3 | Próbka badawcza | Próbka drukowana 3D z metalu, maksymalny rozmiar 20 × 20 × 20 cm |
| 4 | Stacja badawcza | 1 stacja |
| 5 | Stalowa kulka | Φ180 mm, 24 kg |
| 6 | Wysokość upadku | 200×1800 mm, regulowane za pomocą ekranu dotykowego |
| 7 | Wpływ energii | Obliczone przez E = mgh, do 423 J |
| 8 | Rurka przewodniczająca | Dedykowana rurka dla każdego uderzacza, dopasowanie o małej odległości |
| 9 | Punkt uderzenia | Stała, spójna pozycja poprzez kierowany spadek |
| 10 | Cykle badań | 0999,999, ustawialne wstępnie |
| 11 | Proces testowania | Podnoszenie za pomocą elektromagnety, uwolnienie ręcznie lub automatycznie |
| 12 | Struktura ram | Ramiona stalowe wzmocnione, zaprojektowane do wytrzymania wysokich obciążeń |
| 13 | Wymiary (W × D × H) | Ok. 1000 × 700 × 2300 mm |
| 14 | Waga | 250 kg |
Główna konfiguracja systemu:
| Składnik | Marka |
| Elektryczna szafa | Sinuo |
| PLC | Mitsubishi |
| Ekran dotykowy | Weintek |
| Komponenty elektryczne | FUJI, Schneider, Omron, Chint |
| Elektromagnet | Własność krajowa |
| Koło kierownicze | Taijia |
| Ramka | Sinuo |
| Zestaw | Sinuo |
| Oprogramowanie | Sinuo |
