Dwukrotny tester wytrzymałości drzwi lodówki IEC 60335-2-11

IEC 60335-2-11 Klauzula 20.101 Zintegrowana maszyna do testowania wytrzymałości drzwi do testowania lodówek

Informacje o produkcie:

Zintegrowana maszyna do badania wytrzymałości drzwi jest zgodna z normą IEC 60335-2-4:2008, pkt 18, IEC 60335-2-11:2008, pkt 20.101, IEC60335-2-7:2016 pkt 18 i 22.104, IEC60335-2-24:2020 pkt 23.3 itp.

Próbki i ograniczenia:

Urządzenia chłodnicze (chłodnie, zamrażarki), maszyny do lody i lodowce (jednopasowe 250 V, inne 480 V, prąd stały 24 V), kuchenki mikrofalowe, kuchenki.

Celem badania:

Wykorzystywane do badania trwałości i badania napięcia przy zablokowaniu drzwi na urządzeniu blokującym pokrywę lub drzwi lodówki i zamrażarki.W celu sprawdzenia niezawodności urządzenia blokującegoUżywany jest również do wspomagania innych badań w celu wykonywania wielokrotnych czynności otwierania i zamykania drzwi, takich jak badanie rozmrażania i badanie wycieku czynnika chłodniczego.

Zasada badania:

Silnik napędza ramię mechaniczne do napędzania drzwi lub pokrywki wysysającej się przez szklankę wysysającą próżnię do odwrotu z określoną prędkością, co sprawdza niezawodność urządzenia blokującego.Na ramieniu mechanicznym zainstalowany jest czujnik siły, który tworzy sterowanie zamkniętym pętlem z serwomotoremWartość siły otwierania drzwi można dokładnie kontrolować i mierzyć.

Struktura wyposażenia:

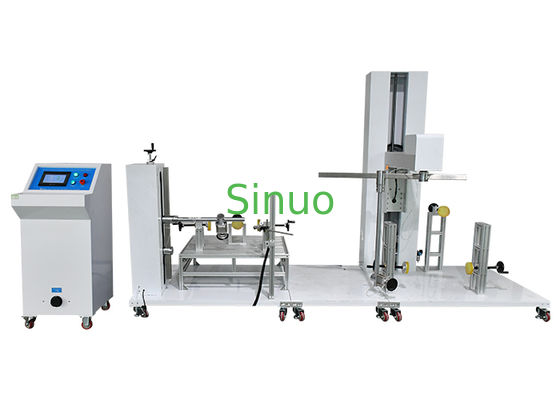

Urządzenie składa się z elektrycznej szafki sterującej (w tym regulacji napięcia obciążenia), stojaka i na nim zamontowanego ramienia mechanicznego.

Przyjmuje się ogólną strukturę ramy, a próbkę umieszcza się na dolnej płytce sprzętu, tak aby względny ruch był naprężeniem wewnętrznym, zmniejszając wstrząsy sprzętu.Na spodniej płytce zainstalowana jest konstrukcja kolumnowaW lewym rzędzie znajduje się zestaw mechanizmów otwierania i zamykania drzwi górnego i dolnego.płytka dolna przyjmuje strukturę centralną, który jest kompatybilny z próbami otwierania lewej i prawej strony (nie w tym samym czasie).

Wymiary sprzętu: Około: 1800×1300×2200 (mm) W×D×H, Masa sprzętu: 350 kg

Urządzenie zabezpieczające przed bezpieczeństwem: zabezpieczenie przed wyciekiem, zabezpieczenie przed przeciążeniem i zwarciem, zabezpieczenie przed przeciążeniem i zwarciem

Środowisko użytkowania

Zasilanie: AC220V±10%/50-60Hz, moc 6KW

Źródło powietrza: 0,5-0,7MPa sprężonego powietrza

Miejsce stosowania: ciśnienie atmosferyczne 80 ‰ 106 kPa; temperatura otoczenia 5 ‰ 40 °C; wilgotność względna (20 ‰ 80) % RH; brak gwałtownych wstrząsów, wibracji, interferencji elektromagnetycznych, pyłu,brak gazów wybuchowych i żrących, dobre rozpraszanie ciepła

Parametry techniczne:
