Tester bezpieczników termicznych inteligentnych IEC 60691 0-300A, test wytrzymałościowy i przeciążeniowy
| Fuse Rating: | 45A | Test Current: | 3,0 ~ 300,00A |
| Test Current Range: | 0 ~ 300A | Test Voltage Range: | 0 ~ 20 V. |
| Time Setting Range: | 1s ~ 99s | Fuse Time Range: | 10 ms ~ 99s |
| Test Time Accuracy: | ≤ 1% | Test Cycles: | 1 ~ 9999 razy |
| High Light: | Tester bezpieczników termicznych IEC 60691,Urządzenie do testów przeciążeniowych 300A,Tester żywotności przełączników z gwarancją |
||

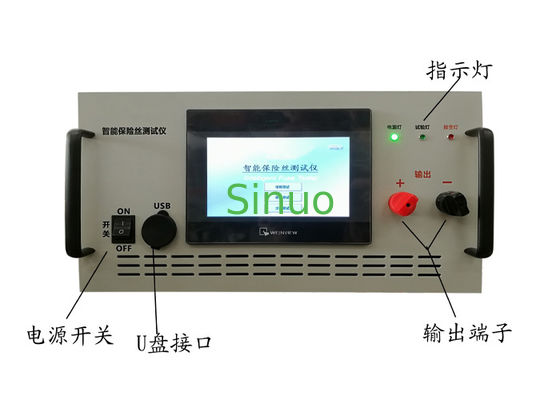

IEC 60691 Inteligentny tester bezpieczników termicznych 0-300A Sprzęt do badań wytrzymałości i przeciążenia
Opis produktu
Inteligentny termiczny tester bezpieczników jest specjalistycznym instrumentem zaprojektowanym do testowania wydajności małych bezpieczników, w tym czasu oddychania bezpiecznika i pomiaru prądu.1-2015, GB 9364.3-2018, GB/T 9816.1-2023, klauzula 10.4, oraz norm IEC 60691-2023 w zakresie wymogów badań bezpieczników, wytrzymałości i przeciążenia. wyposażony w 7-calowy ekran dotykowy do wyświetlania i ustawiania parametrów i sterowany przez procesor ARM,ten programowalny tester dostarcza prądy badawcze do 300ADzięki inteligentnej obsłudze, wysokiej precyzji i niezawodnemu bezpieczeństwu jest idealnym rozwiązaniem do testowania bezpieczników.
Cechy
-
Zaawansowana konstrukcja źródła zasilania prądu stałego z topologią pełnego mostka/połowego mostu o napięciu zerowym i sterowaniem PWM dla szybkiej reakcji dynamicznej i wysokiej dokładności napięcia i prądu wyjściowego.
-
Programowalny tryb stałego napięcia i stałego prądu.
-
Wspiera cztery tryby badań: próbę oddychania bezpiecznika (M1), próbę wytrzymałości (M2), próbę kroku (M3) i próbę przeciążenia (M4).
-
Ultra szybki czas reakcji w zakresie milisekund.
-
Wielokrotne funkcje ochronne (nad napięcie, nadprąd itp.), z automatycznym wyłączeniem i alarmem dźwiękowo-wizualnym.
-
Wysoka wydajność konwersji dzięki technologii przełączania ZVZCS.
-
Nagrywanie danych w czasie rzeczywistym w celu łatwego przeglądu i analizy.
-
Płynne i precyzyjne przełączanie między stałym napięciem a stałym prądem bez przesunięcia.
-
Duży 7-calowy interfejs ekranu dotykowego z pełną cyfrową kontrolą dla przyjaznej obsłudze.
Specyfikacje techniczne
| Pozycja | Specyfikacja |
|---|---|
| Napięcie wejściowe | AC 220V ±10% |
| Poziom zabezpieczenia | 45A |
| Częstotliwość wejścia | 50Hz / 60Hz |
| Środowisko operacyjne | Temperatura: 10°C ~ 40°C, wilgotność: ≤75% RH |
| Kolor | Szaro-biały |
| Waga | Około 25 kg. |
| Zakres prądu badawczego | 0 ~ 300A |
| Zakres napięcia badawczego | 0 ~ 20V |
| Tryby badania | Badanie czasu bezpiecznika M1, badanie wytrzymałości M2, badanie stopniowe M3, badanie przeciążenia M4 |
Badanie czasu bezpiecznika M1
| Pozycja | Specyfikacja |
|---|---|
| Prąd badawczy | 3.0 ~ 300.00A |
| Zakres ustawiania czasu | 1 ~ 99 |
| Zakres czasowy bezpiecznika | 10 ms ~ 99 s |
| Dokładność czasu badania | ≤ ± 1 ms + 0,3%RD (RD = rzeczywisty czas pracy) |
| Czas pracy | 1s ~ 59m59s |
Badanie wytrzymałości M2
| Pozycja | Specyfikacja |
|---|---|
| Prąd badawczy | 0 ~ 300.00A |
| Czas włączenia/wyłączenia | Do 9999h59m59s |
| Dokładność czasu badania | ≤ 1% |
| Cykle badań | 1 ~ 9999 razy |
Badanie stopniowe M3
| Pozycja | Specyfikacja |
|---|---|
| Początkowy zakres prądu | 0 ~ 300.00A |
| Ustawienie końcowego prądu | 0 ~ 300 000 A |
| Wartość prądu krokowego | 0.5A ~ 1A |
| Zakres czasu trwania kroku | Do 9999h59m59s |
| Dokładność czasu badania | ≤ 1% |
Badanie przeciążenia M4
| Pozycja | Specyfikacja |
|---|---|
| Zakres prądu | 3 ~ 300.00A |
| Ustawienie czasu trwania | 1 ~ 20 ms (domyślnie: 3 ms) |
| Ustawienie przedziału | 1 ~ 99s (domyślnie: 10s) |
| Cykle badań | 1 ~ 9999 razy |
Inne parametry
| Pozycja | Specyfikacja |
|---|---|
| Wyświetlacz | 7-calowy ekran dotykowy |
| Metoda kontroli | Kontrola ARM |
| Funkcje ochronne | Ochrona przed prądem, nadgodziną i nadtemperaturą z alarmem dźwiękowym |
| Przechowywanie danych | Wspiera zapisywanie danych z badań |
| Funkcja USB | Wspiera napęd flash USB do eksportu danych |
| Urządzenie testowe | 1 zestaw (wzór dostarczony przez użytkownika) |
| Wymiary odniesienia | 440 mm (L) × 550 mm (D) × 250 mm (H) |
