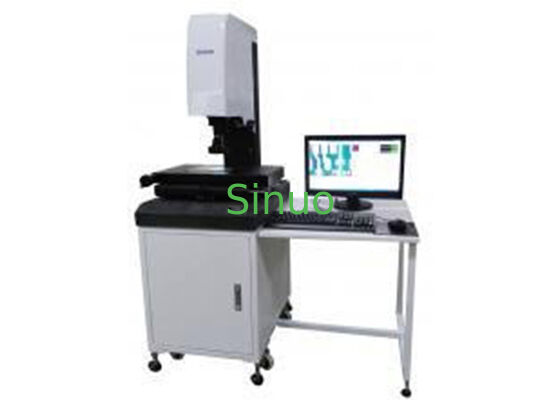

System pomiarowy wideo z funkcją bezpośredniego skanowania konturów w 2D

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	50 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

JVB300H

Skok pomiarowy:

300 × 200 × 200 mm

Wymiary całkowite:

1200 × 700 × 1540 mm

obciążenie stołu:

30 kg

Tryb pracy:

Podręcznik

Powiększenie:

Optyczny 0,7×–4,5×

Oprogramowanie pomiarowe:

Pomiar 2D

Skala liniowa:

Skala o wysokiej precyzji 0,5 µm

Dokładność:

(2,0 + L/200) µm

Opis produktu

System pomiaru wideo z funkcją skanowania konturu 2D i bezpośredniego pomiaru punkt-i-pomiar

Informacje o produkcie:

System pomiaru wideo JVB300H to precyzyjny, granitowy instrument metrologiczny 2D przeznaczony do precyzyjnej kontroli wymiarowej, pomiaru konturów i kontroli jakości skomplikowanych komponentów. Jest szeroko stosowany w precyzyjnej elektronice, złączach, oprzyrządowaniu, częściach metalowych, formowaniu wtryskowym, półprzewodnikach, komponentach motoryzacyjnych, laboratoriach i działach metrologii przemysłowej.

Cechy produktu:

Podstawa i kolumna z granitu o wysokiej twardości i precyzji, zapewniające wyjątkową stabilność i długotrwałą trwałość.

Regulowane światło powierzchniowe LED i światło konturowe, zapewniające równomierne oświetlenie z niską emisją ciepła.

Obiektyw z ciągłym zoomem umożliwia regulację powiększenia w czasie rzeczywistym podczas pomiaru.

Oś X/Y przyjmuje strukturę prowadnicy liniowej i suwaka, poprawiając sztywność i powtarzalność.

Zintegrowane generowanie raportów graficznych, umożliwiające szybki eksport wyników kontroli.

Wyposażony w lokalizator laserowy do precyzyjnego wskazywania pozycji pomiaru.

Oprogramowanie: standardowa wersja OVM — proste, intuicyjne i łatwe w obsłudze.

Zastosowania:

JVB300H skutecznie mierzy kontury, cechy powierzchni, wymiary, kąty i relacje pozycyjne skomplikowanych precyzyjnych komponentów.
Jest odpowiedni dla branż takich jak:

Elektronika

Instrumenty i mierniki

Kable i okablowanie

Oprzyrządowanie i mocowania

Obróbka precyzyjna

Motoryzacja i lotnictwo

Półprzewodniki

Złącza i części tłoczone

Komponenty z tworzyw sztucznych i gumy

Instytuty badawcze i centra metrologiczne

Parametry techniczne:

Pozycja	Specyfikacja
Model	JVB300H
Zakres pomiaru (X×Y×Z)	300 × 200 × 200 mm
Wymiary gabarytowe	1200 × 700 × 1540 mm
Obciążenie stołu	30 kg
Tryb pracy	Ręczny (z przełączaniem szybkiego ruchu)
Powiększenie	Optyczne 0,7×–4,5× / Obraz 28×–180× (konfigurowalne)
Oprogramowanie pomiarowe	Standardowe oprogramowanie do pomiarów 2D
Zasilanie	(110V/220V) ±10%, 50/60 Hz
Skala liniowa	Skala o wysokiej precyzji 0,5 µm
Dokładność	(2,0 + L/200) µm
Powtarzalność	2 µm
Środowisko pracy	20–25°C; RH 45%–75%
CCD	2,6 MP Kolorowy cyfrowy CCD
Obiektyw	Wysokiej rozdzielczości przemysłowy obiektyw optyczny
Oświetlenie	Światło konturowe + światło powierzchniowe (wymienne)

Przegląd oprogramowania:

Kluczowe cechy

Funkcja bezpośredniego pomiaru punkt-i-pomiar

Podstawowy pomiar geometryczny

Pomiar elementów złożonych

Ocena tolerancji kształtu i położenia

Konfiguracja układu współrzędnych

Skanowanie konturu 2D

Eksport do formatów Word, Excel, CAD

Automatyczne wykrywanie krawędzi za pomocą kliknięcia myszą — brak konieczności zmiany położenia stołu roboczego

Możliwości pomiarowe:

Elementy geometryczne: punkty, linie, okręgi, łuki, elipsy

Obliczenia złożone: odległość między środkami, styczność, linia środkowa, odległości prostopadłe, dwusieczne kątów, punkty przecięcia

Ocena tolerancji kształtu: współśrodkowość, okrągłość, prostoliniowość, położenie, nachylenie

Regulacja współrzędnych: translacja, rotacja, ponowne ustanowienie układu współrzędnych

Raportowanie danych: eksport do oprogramowania biurowego do analizy i drukowania
