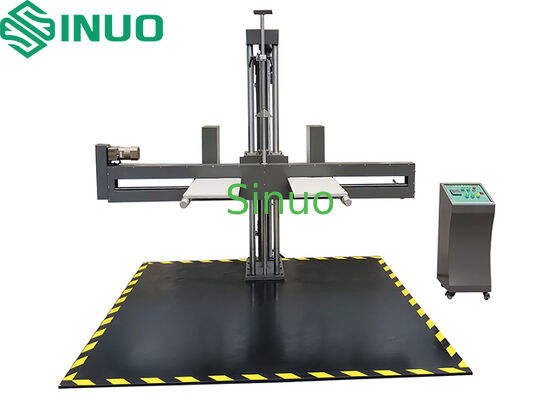

System testów upadkowych o wysokiej precyzji do testowania wpływu i niezawodności opakowań
| Drop Height: | 200–1500 mm (możliwość dostosowania) | Test Weight: | 0–100 kg (możliwość dostosowania) |
| Angle error: | < 2° | Drop orientations: | Twarz, krawędź |
| Maximum specimen size: | 1200 × 800 × 800 mm (dł. × szer. × wys.) | Impact Plate Size: | 1400 × 1900 × 14 mm (blacha z litego żelaza, grubość 14 mm) |
| High Light: | wysokiej precyzji układ testowy opakowań,sprzęt do badań oddziaływania na opakowania,system badań niezawodności opakowań |
||
Wysokoprecyzyjny system testów upadkowych do testowania wpływu i niezawodności opakowań
Informacje o produkcie
Ten system testów upadkowych jest używany głównie do oceny efektów uderzeniowych, jakich doświadczają zapakowane towary podczas transportu i obsługi, w celu określenia odporności opakowania na wstrząsy i oceny racjonalności projektu opakowania.
Maszyna przeprowadza pionowe testy upadkowe swobodnego spadku na próbce. Próbka może być swobodnie upuszczana na swoje powierzchnie, krawędzie lub rogi, a wysokość upadku może być wstępnie ustawiona. Po osiągnięciu ustawionej wysokości przez próbkę, mechanizm podnoszący zatrzymuje się automatycznie i utrzymuje pozycję. Odległość między ramionami podtrzymującymi może być regulowana elektrycznie w zależności od rozmiaru produktu.
Mechanizm zwalniający został zaprojektowany tak, aby był elastyczny i niezawodny, zapewniając, że próbka nie doświadcza żadnej siły zewnętrznej w momencie zwolnienia lub podczas swobodnego spadku, co gwarantuje dokładną pozycję upadku i wynik testu.
Cechy
1. Precyzyjne projektowanie i produkcja, elegancki wygląd i bardzo cicha praca.
2. Pogrubiona płyta podstawy, aby wytrzymać siłę uderzenia spadających produktów; powierzchnia jest pokryta antykorozyjną farbą piecową do długotrwałego użytkowania bez deformacji i korozji.
3. Powierzchnia platformy upadkowej pokryta antyelektrostatyczną farbą piecową dla wyrafinowanego wyglądu.
4. Regulowane uchwyty mocujące do różnych kształtów i rozmiarów produktów.
5. Elektrycznie napędzany mechanizm podnoszący dla stabilnej i trwałej wydajności.
6. Elektromagnetyczny system zwalniający do kontrolowanej operacji upuszczania.
7. Regulowana odległość ramion za pomocą przycisków silnika elektrycznego, odpowiednia do testowania wielu typów produktów.
Parametry techniczne
|
Wysokość upadku |
200–1500 mm (konfigurowalna) |
|
Maksymalna waga testowa |
0–100 kg (konfigurowalna) |
|
Maksymalny rozmiar próbki |
1200 × 800 × 800 mm (dł. × szer. × wys.) |
|
Rozmiar płyty podstawy uderzeniowej |
1400 × 1900 × 14 mm (solidna żelazna płyta, grubość 14 mm) |
|
Błąd kąta upadku |
< 2° |
|
Błąd wysokości upadku |
±10 mm |
|
Orientacje upadku |
Powierzchnia, Krawędź |
|
Tryb podnoszenia |
Napęd silnikowy |
|
Wyświetlacz wysokości |
Licznik cyfrowy z funkcją kalibracji |
|
Kontrola upadku |
Zwolnienie elektromagnetyczne, aktywowane przyciskiem upadku |
|
Metoda resetowania |
Reset ręczny |
|
Ochrona bezpieczeństwa |
Wyłączniki krańcowe górne i dolne na kolumnie podnoszącej |
|
Wymiary maszyny |
Około 1600 × 2000 × 1850 mm (szer. × gł. × wys.) |
|
Waga urządzenia |
Około 550 kg |
|
Zasilanie |
AC 380 V, 50 Hz |
|
Zużycie energii |
1,5 kW |
|
Warunki środowiskowe |
Temperatura otoczenia: 5 °C – +28 °C (średnia w ciągu 24 godzin ≤ 28 °C). |
|
Zasilanie |
System trójfazowy pięcioprzewodowy |
|
Zakres napięcia |
AC 380 V |
|
Tolerancja częstotliwości |
(50 ± 0,5) Hz |
|
Rezystancja uziemienia |
< 4 Ω |
|
Uwaga: Użytkownik powinien zapewnić niezależny wyłącznik powietrzny lub zasilania o wystarczającej pojemności dedykowany dla tego urządzenia. |
|
