IEC 61386-21 Urządzenie do badań gięcia dla sztywnych, niemetalicznych i złożonych przewodów
| Applied Standard: | IEC 61386-21 | Applied Clause: | Clause 10.4.102 |
| Nominal size of conduit: | 16/20/25mm | Wheel lateral radius R1: | 48/60/75mm |
| Radius of profile wheel: | 8.1/10.1/12.6mm | Curved wheel groove diameter: | 24/30/37.5mm |
| High Light: | Urządzenie do badań gięcia IEC 61386-21,niemetalowy tester gięcia przewodów,sprzęt do badań gięcia przewodów złożonych |
||

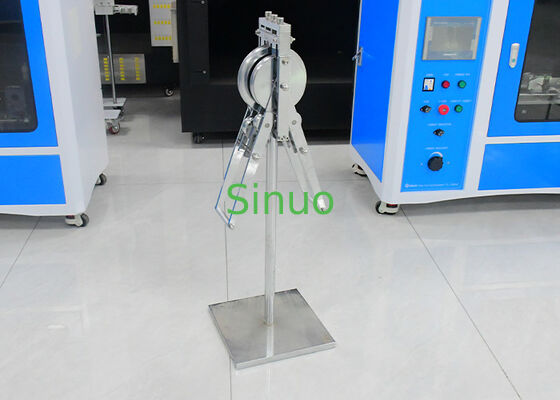

IEC 61386-21 Rysunek 103 Urządzenie do zginania dla nie-metalowych i kompozytowych rur
Informacje o produkcie:
Urządzenie do zginania dla rur niemetalowych i kompozytowych jest przeznaczone do przeprowadzania testów zginania pod kątem 90° na sztywnych rurach, rurach niemetalowych, rurach kompozytowych i rurach falistych z PVC. Zapewnia dokładną ocenę wydajności zginania zgodnie z głównymi międzynarodowymi i krajowymi standardami.
To urządzenie w pełni spełnia wymagania JG3050-1998 (Klauzula 6.6 & Rys. 9), GB 20041.21-2008, GB/T14823.2, ZBG 33008 oraz IEC 61386-21 klauzula 10.4.102 & Rys. 103.
Zapewnia znormalizowane promienie kół zginających i wymiary rowków, aby spełnić określone nominalne rozmiary rur, zapewniając dokładność i powtarzalność testów.
Urządzenie do zginania jest szeroko stosowane przez producentów rur, centra kontroli jakości, instytuty badawcze i laboratoria certyfikacyjne.
Cechy:
✔ Zgodność z IEC 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008
✔ Idealne do testów zginania rur niemetalowych, kompozytowych, sztywnych i falistych z PVC
✔ Znormalizowany kąt zginania 90°
✔ Precyzyjnie obrobione koła i rowki do zginania
✔ Zapewnia dokładną kontrolę promienia dla powtarzalnych wyników testów
✔ Odpowiednie do kontroli jakości w laboratorium i produkcji
Parametry techniczne:
| Rozmiar nominalny rury | Promień boczny koła R1 | Promień toru koła zginającego R2 | Promień rowka koła profilowego i koła krzywiznowego (R) | Średnica rowka koła krzywiznowego (D) |
| 16 | 48 | 84 | 8.1 | 24 |
| 20 | 60 | 105 | 10.1 | 30 |
| 25 | 75 | 131.25 | 12.6 | 37.5 |
