Wymagania w odniesieniu do urządzeń do pomiaru ciśnienia
| Test stations: | Pojedyncza stacja | Control mode: | Inteligentne sterowanie PLC |
| Specimen size: | Długość 200 ± 5 mm, umieszczony na płycie podstawy | Drive mode: | Napęd silnikowy |
| Force range: | 10–4894 N | Test speed: | 10–250 mm/min |
| Test stroke: | 0–600 mm | Compression block: | (50 ± 0,5) × 50 × 50 mm |
| High Light: | Tester przewodów IEC 61386-1,Tester odporności na ściskanie przewodów,Urządzenia do testowania rur instalacyjnych |
||

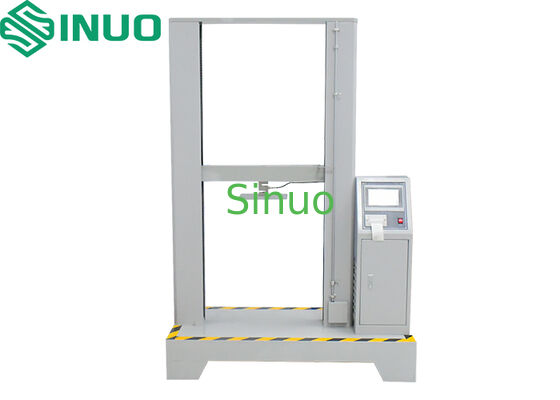

Tester odporności na ściskanie rur instalacyjnych IEC 61386-1:2017, punkt 10.2
Informacje o produkcie:
Dotyczy norm: IEC 61386-1:2017 <Systemy rur instalacyjnych do zarządzania kablami – Część 1: Wymagania ogólne> Punkt 10.2
Próbki i zakres zastosowania: Nadaje się do rur metalowych, niemetalowych i kompozytowych stosowanych do ochrony i zarządzania przewodami i/lub kablami izolowanymi dla systemów elektrycznych lub komunikacyjnych do 1000 V AC i/lub 1500 V DC.
Cel badania: Ocena, czy parametry mechaniczne rur po ściśnięciu spełniają wymagania normy.
Zasada badania:
System sterowania PLC napędza silnik, który za pomocą czujnika przykłada siłę. Czujnik jest połączony ze stalowym blokiem o wymiarach (50 ± 0,5) × 50 mm.
Określona siła jest przykładana do próbki w ciągu (30 ± 3) s i utrzymywana przez (60 ± 2) s. Średnica zewnętrzna próbki jest mierzona podczas obciążania, a odkształcenie nie może przekroczyć 25% pierwotnej średnicy zewnętrznej.
Po zwolnieniu obciążenia urządzenie automatycznie wraca do pozycji wyjściowej. Po (60 ± 2) s średnica zewnętrzna jest mierzona ponownie, a odkształcenie nie może przekroczyć 10% pierwotnej średnicy zewnętrznej.
Parametry techniczne:
|
Nr |
Pozycja |
Parametry |
|
1 |
Zasilanie |
AC 220 V ±10%, 50–60 Hz |
|
2 |
Stacje badawcze |
Stacja pojedyncza |
|
3 |
Tryb sterowania |
Inteligentne sterowanie PLC, obsługa za pomocą ekranu dotykowego |
|
4 |
Rozmiar próbki |
Długość 200 ± 5 mm, umieszczona na płycie podstawy |
|
5 |
Tryb napędu |
Tryb napędu |
|
6 |
Zakres siły |
10–4894 N, Rozdzielczość 0,1 N, Klasa dokładności 2,5, zgodna z wartościami siły określonymi w Tabeli 4 normy.
|
|
7 |
Skok |
0–600 mm |
|
8 |
Prędkość badania |
10–250 mm/min, regulowana |
|
9 |
Blok ściskający |
(50 ± 0,5) × 50 × 50 mm (dł. × szer. × wys.), krawędzie dolne fazowane R1 |
|
10 |
Płyta podstawy |
Płyta stalowa ≥ 10 mm, rozmiar 500 × 500 mm |
|
11 |
Czas stałej siły |
0–999,9 s, z możliwością ustawienia |
|
12 |
Procedura badania |
(30 ± 3) s obciążanie → (60 ± 2) s stała siła → zwolnienie |
|
13 |
Pomiar średnicy rury |
Ręczny |
|
14 |
Wymiary |
ok. 1000 × 600 × 1350 mm (szer. × wys. × gł.) |
|
15 |
Waga |
150 kg |
|
16 |
Środowisko pracy |
temperatura: 23 ± 2 °C |
