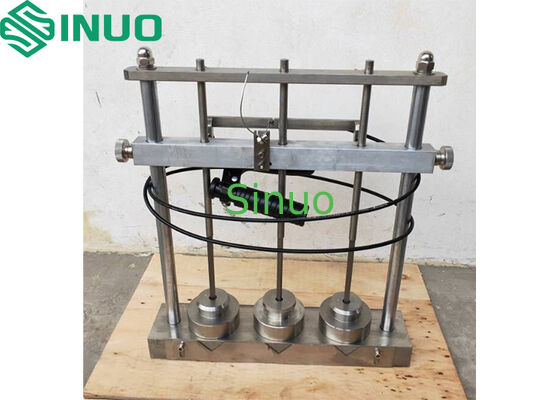

IEC61386-1:2017 Pozycja 10.3 Aparatura do badań uderzeniowych w niskich temperaturach
| Test stations: | Trzy stacje | Specimen length: | 200 ± 5 mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (po trzy sztuki), tolerancja +1 0% | Drop height: | 100 mm, 300 mm, tolerancja ±1%, regulowana |
| Steel anvil: | Ø20 mm, promień dolnego łuku R300, 100 g | Release method: | Ręczne, zatrzaskowe zwalnianie mechaniczne |
| High Light: | Tester udarności niskotemperaturowej zgodny z IEC61386-1,electrical testing equipment with warranty,Aparat do badania udarności |
||
IEC61386-1:2017 Pozycja 10.3 Aparatura do badań uderzeniowych w niskich temperaturach
Informacje o produkcie:
Stosowane normy: IEC61386-1:2017
Próbki i zakres: nadaje się do przewodów metalowych, niemetalowych i kompozytowych stosowanych do ochrony i zarządzania izolowanymi przewodami i/lub kablami dla systemów elektrycznych lub łączności do 1000 V prądu przemiennego i/lub 1500 V prądu stałego.
Celem badaniaW celu oceny mechanicznej odporności na uderzenia przewodów po kondycjonowaniu w niskich temperaturach.
Zasada badania: Na próbkę uderza spadający młotek uwolniony z określonej wysokości.
Struktura i cechy:
Urządzenie to jest stosowane w połączeniu z komorą o niskiej temperaturze.
Urządzenie należy umieścić na stałej powierzchni poziomej.
Przed badaniem próbkę poddaje się kondycjonowaniu w odpowiedniej komorze o niskiej temperaturze, a badanie uderzeniowe kończy się w ciągu 10 sekund po wyjęciu z komory.
Parametry techniczne:
|
Nie, nie, nie. |
Pozycja |
parametry |
|
1 |
Model |
SN2127A |
|
2 |
Stacje badawcze |
Trzy stacje |
|
3 |
Długość próbki |
200 ± 5 mm |
|
4 |
Masy młotków do zrzucania |
00,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (trzy sztuky każda), tolerancja+1 0% |
|
5 |
Wysokość spadku |
100 mm, 300 mm, tolerancja ±1%, regulowana
|
|
6 |
Złote łopatki |
Ø20 mm, promień łuku dolnego R300, 100 g |
|
7 |
Sposób uwalniania |
Ręczne, mechaniczne odgrzewanie typu zamka |
|
8 |
Wskaźnik struktury |
|
IEC 60335-1 Klauzula 22.5 Badany napięcie pozostałe Zakres badań 5~150V Impedancja badawcza ≥1000 MΩ
