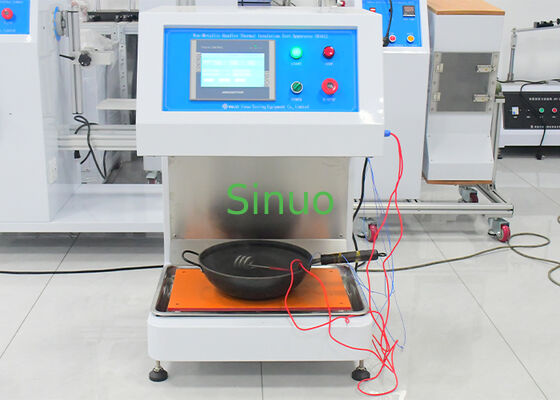

TZS 683:2022 Punkt 10.7 Urządzenie do badań izolacji termicznej z uchwytami niemetalicznymi
| Test Station: | Pojedyncza stacja | Control Method: | Sterowanie PLC |
| Platform size: | 400 mm*400 mm | Temperature channel: | 4 kanały |
| Heating temperature: | Temperatura otoczenia ~ 100°C | Test time: | 0-99H99M99S |
| High Light: | Niemetalowe ręczniki izolacje termiczne,Urządzenie izolacyjne do badań elektrycznych,TZS 683 Punkt 10.7 Sprzęt badawczy |
||
- Naczynie należy napełnić wodą o temperaturze 23°C + 2°C do 90% jego nominalnej pojemności, a pokrywę (jeśli jest w zestawie) umieścić na miejscu.
- Woda powinna być podgrzewana za pomocą elektrycznej spirali grzewczej zanurzonej w wodzie, tak aby osiągnąć punkt wrzenia w ciągu 15 do 20 minut.
- Temperatura uchwytu powinna być mierzona nie wcześniej niż 15 minut po rozpoczęciu wrzenia wody, za pomocą termopar przymocowanych do punktów A i B wskazanych na rysunku 1.
- Temperatura zostanie zarejestrowana i porównana z wartościami określonymi.
| Parametr | Specyfikacja |
|---|---|
| Sterowanie | Sterowanie PLC, obsługa za pomocą 7-calowego ekranu dotykowego |
| Stacja | Pojedyncza stacja |
| Rozmiar platformy | 400mm × 400mm |
| Kanał rejestracji temperatury | 4 kanały (punkt A, punkt B, temperatura otoczenia, rezerwa) |
| Temperatura ogrzewania | Rt ~ 100°C |
| Metoda pomiaru temperatury | Za pomocą termopar przymocowanych do punktów A i B wskazanych na rysunku 1 |
| Czas badania | 0-99H99M99S, można ustawić na ekranie dotykowym |
| Elektryczna spirala grzewcza | Materiał elektrycznej spirali grzewczej: miedź. Elektryczna spirala grzewcza może być zanurzona w wodzie. Włączanie i wyłączanie elektrycznej spirali grzewczej będzie sterowane tak, aby możliwe było podgrzanie wody do wrzenia w czasie od 15 do 20 minut. |
| Rejestracja temperatury | Wyświetlacz dotykowy, można wyświetlać temperaturę i czas |
| Zasilanie | AC220V, 50Hz, 3kW |
