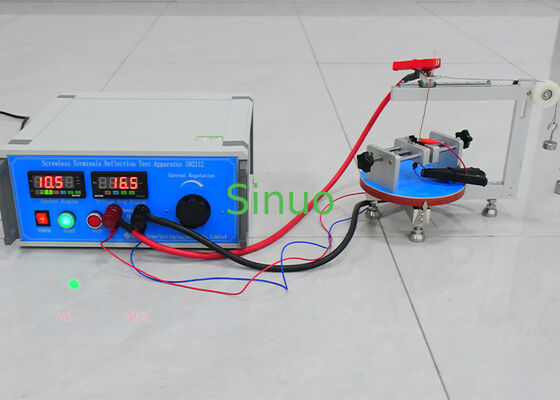

Aparatura do badania ugięcia zacisków bezśrubowych wg IEC 60884-1, prąd testowy maks. 100A
| Applied Standard: | IEC 60884-1 | Applied Figure: | Rysunek 14 |
| Deflection angle: | 0-360 ° | 0-360°: | 12 kierunków |
| Deflection force: | 0,25N, 0,5N, 1,0N | Force direction: | Prostopadły |
| Test current: | Maks. 100A | Power Supply: | Dostosowane |
| High Light: | Tester zacisków bezśrubowych wg IEC 60884-1,Aparatura do badania ugięcia 100A,Urządzenie do badania trwałości wyłączników |
||
The Screwless Terminals Deflection Test Apparatus is a high-precision testing equipment designed to verify the clamping reliability and electrical contact performance of screwless terminals under mechanical stress.
Zgodne z normami międzynarodowymi, w tym klauzulą 12 IEC 60884-1:20223.11 i 12.3.12 i IEC 60669-1 pkt 12.3.11, ten tester jest szeroko stosowany w testach wtyczek i gniazdek elektrycznych, testach przełączników i laboratoriach kontroli jakości.
Podczas montażu przewodniki mogą wystąpić zgięcia, urządzenie to symuluje rzeczywiste warunki instalacji poprzez zastosowanie określonych sił i kątów,zapewnienie, aby przewodnik pozostawał mocno zaciskany przy zachowaniu stabilnej wydajności elektrycznej.
- Pełna zgodność z normami IEC:Zaprojektowane zgodnie z wymogami IEC 60884-1 i IEC 60669-1
- Pojemność dużego prądu (do 100A):Dokładne symulacje rzeczywistych warunków pracy dla wiarygodnych wyników badań
- Badanie wielo kierunkowego zgięcia:12 kierunków z precyzyjną kontrolą kąta (30° w odstępach)
- Zmienna siła odchylenia:Wspiera wiele poziomów siły (0,25N / 0,5N / 1,0N)
- Wymagania dotyczące pomiaru spadku napięcia:Skutecznie ocenia wydajność kontaktu i stabilność zacisku
- Przyjazna dla użytkownika:Prosta konfiguracja z zgodną ze standardem konstrukcją opraw
| Nazwa parametru | Specyfikacja |
|---|---|
| Zasilanie | Dostosowane do lokalnych warunków zasilania |
| Nominalne zasilanie | AC 220V ±10%, 60 Hz |
| Kąt odchylenia | 0° - 360° |
| Kierunek odchylenia | 12 kierunków (30° ±3° w odstępach) |
| Siła odchylenia | 0.25N / 0.5N / 1.0N |
| Wykorzystanie siły | Perpendykularnie do niezgiętego przewodnika |
| Prąd badawczy | Maks. 100A |
• Produkcja wtyczek i gniazd elektrycznych
• Produkcja przełączników i dodatków
• Laboratoria badawcze i organy certyfikujące
• Wydziały kontroli jakości i badań i rozwoju
