Tester przyrostu temperatury powierzchni grzejnika elektrycznego zgodny z normą IEC60335-2-30, Rys. 103

Ten zakręt badawczy spełnia wymagania standardowe pkt 11.2, rysunek 103 IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

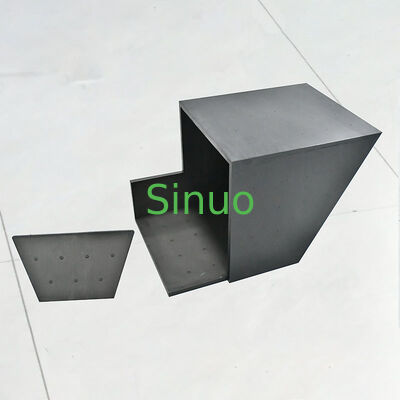

Ta skrzynia badawcza jest wykonana z ciemnej sklejki malowanej na czarno, o grubości około 20 mm. Ściana A może być umieszczona w różnych odległościach od drugiego końca skrzynki badawczej.

Pudełko badawcze umieszcza się w kącie badawczym, strona B przy jednej ścianie kąta badawczego, a nachylony koniec pudełka badawczego przy drugiej ścianie.760 mm głębokości i 470 mm wysokości.

Podgrzewacz kabiny umieszcza się w pomieszczeniu badawczym w najbardziej niekorzystnej pozycji zgodnie z instrukcjami producenta, jeżeli zmieści się w pomieszczeniu badawczym, a odległość L = 0 mm. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleŚciana A pomieszczenia badawczego może być przesunięta tak, aby zwiększyć L do maksymalnej odległości L= 220 mm.

Jeżeli producent nie dostarczył żadnych instrukcji dotyczących umieszczenia grzejnika kabiny lub jeżeli grzejnik nie mieści się w pudełku testowym,podgrzewacz kabiny umieszczany jest w najbardziej niekorzystnej pozycji na podłodze kąta badania.Ogrzewacze zawierające elementy grzewcze PTC umieszczane są z dala od ścian, jeśli spowoduje to podwyższenie temperatury.

Wzrost temperatury podkładki filcowej jest określany za pomocą termoparów mocowanych na małych, zaciemnionych dyskach z miedzi lub mosiądzu, o średnicy 15 mm i grubości 1 mm.Płyty są umieszczone na powierzchni podkładki.

Sonda może być trzymana na miejscu za pomocą zacisków laboratoryjnych lub podobnego urządzenia.

• Zgodność z normami IEC:Wyprodukowane zgodnie z wymogami IEC 60335-2-30, pkt 11.2 i rysunek 103.
• Symulowany róg pokoju:Odtwarza rzeczywisty kąt wnętrza złożony z podłogi i dwóch pionowych ścian, aby uzyskać wiarygodne wyniki badań grzejników.
• Wykończenie czarne:Powierzchnie wewnętrzne i zewnętrzne są wykończone matową czarną farbą w celu jednolitego pochłaniania ciepła.
• Wszechstronne zamontowanie termoparów:Wykopane wcześniej otwory są rozmieszczone w odstępach 10 cm, co ułatwia łatwą instalację czujników temperatury.
• Robustna struktura:Wyprodukowany z sklejki o grubości około 20 mm, o solidnej konstrukcji i przedłużonej żywotności.
