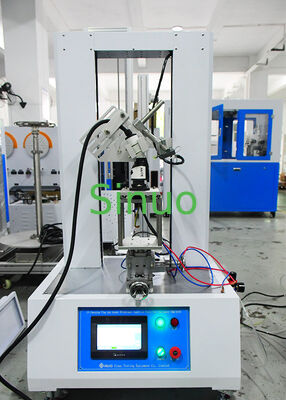

Zgodny z IEC 62196-1:2014 Tester siły wkładania i wyjmowania wtyczek EV

MOQ:	1
Cena:	Customized
Standardowe Opakowanie:	obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SNQC1019S

Siła testowa:

10~1000N

Dokładność obciążenia:

±0,5%

Minimalne obciążenie:

0,01N

rozdzielczość przemieszczenia:

0,01 mm

Kierunek wstawiania:

Pionowy

Prędkość testowa:

0,01 ~ 100 mm / min

Podkreślić:

Zgadzający się tester wtyczki EV

Tester odciągania wtyczki elektrycznej

Badanie siły IEC 62196-1

Opis produktu

Wymagania w zakresie bezpieczeństwa pojazdów

Przegląd produktu

W sprawieIEC 62196-1 Silnik siły wstawiania i wyciągania wtyczki EVjest przeznaczony do oceny mechanicznej sprawności złączy ładowania pojazdów elektrycznych, w tym wtyczek EV, sprzęgłów pojazdów, gniazd ładowania i urządzeń blokujących.

To urządzenie badawcze mierzy siłę wstawiania i siłę wyciągania podczas procesów podłączenia i odłączenia, zapewniając, że interfejsy ładowania spełniają wymagania mechaniczne określone wIEC 62196-1:2014.

Wyposażony w układ napędowy serwomotora, wysokoprecyzyjny czujnik siły, inteligentne sterowanie PLC i interfejs obsługi ekranu dotykowego, tester zapewnia dokładne pomiary siły,Automatyczne rejestrowanie siły szczytowej, oraz analizy krzywej przemieszczenia siły w czasie rzeczywistym.

Jest szeroko stosowany przez producentów ładowarek elektrycznych, laboratoria komponentów samochodowych, organizacje certyfikujące,urządzenia do testowania pojazdów elektrycznych i urządzenia do weryfikacji niezawodności złącza ładowania.

Zgodność z normami:

Standardowy	Opis
IEC 62196-1:2014	Wtyczki, gniazda, sprzęgacze pojazdów i wejścia pojazdów ¢ Przewodzące ładowanie pojazdów elektrycznych ¢ Część 1: Wymogi ogólne

Zastosowanie

Badanie siły wstawiania i wyciągania wtyczki elektrycznej jest odpowiednie do badania siły mechanicznej:

Wtyczki do ładowania pojazdów elektrycznych
Złącza do ładowania pojazdów elektrycznych
Złącza do pojazdów
Wyjścia z gniazdek pojazdu
Mechanizmy blokowania interfejsu ładowania
Systemy łączenia przewodzącego ładowania AC/DC

Funkcje badawcze

Element testowy	Opis
Badanie siły wkładu	Mierzy siłę wymaganą do całkowitego włożenia wtyczki ładowania EV do interfejsu gniazda
Badanie siły wyciągania	Mierzy siłę ciągnącą wymaganą do usunięcia złącza ładowania
Badanie siły urządzenia zamykającego	Ocena mechanicznej sprawności konstrukcji blokujących złącza
Analiza krzywej siły	Zapisy zmiany siły podczas procesu wprowadzania i wyjmowania
Wykrywanie siły szczytowej	Automatycznie wyświetla wartość maksymalnej siły podczas badania

Cechy produktu

System pomiaru siły o wysokiej precyzji

W celu monitorowania zmian siły w czasie rzeczywistym z wysoką dokładnością system może automatycznie wykrywać wartości szczytowe siły i przerywać badania po osiągnięciu ustawionej wcześniej granicy.

Ruch sterowany przez serwomotor

System serwo napędowy zapewnia płynny i stabilny ruch pionowy, zapewniając powtarzalne wyniki badań w warunkach kontrolowanej prędkości.

Inteligentne sterowanie PLC

System sterowania oparty na PLC z kolorowym interfejsem dotykowym umożliwia operatorom wygodne ustawianie parametrów badań, monitorowanie stanu badań i analizowanie krzywych przemieszczania sił.

Elastyczna konfiguracja badań

Sprzęt obsługuje dostosowane zakresy sił i różne łączniki ładowania zgodnie z wymaganiami klienta.

Projekt ochrony bezpieczeństwa

Wbudowane funkcje alarmowe przed przeciążeniem i zabezpieczenia przed wyciekiem zwiększają bezpieczeństwo pracy podczas badań.

Parametry techniczne:

Stacja badawcza	Jednorazowa stacja
Elektryczna metoda sterowania	Inteligentne sterowanie zintegrowane z PLC, kolorowa interfejs dotykowy człowiek-maszyna
Tryb jazdy	Silnik serwo napędowy
Wartość siły badawczej	10~1000N, inne zakresy mogą być dostosowane
Dokładność obciążenia	± 0,5%
Wyświetlacz minimalnego obciążenia	0.01N
Minimalny wyświetlacz przemieszczenia	00,01 mm
Kierunek wprowadzenia	Pionowa
Prędkość badania	00,01 ~ 100 mm/min
Podłoga badawcza	Płyty stalowe o grubości nieprzekraczającej 50 mm
Urządzenie podnoszące	Precyzyjne suwak
Posiadacz próbki	Jeden specjalny urządzenie do ładowania interfejsu pistoletu, inne style muszą być dostosowane
Ochrona	Alarm o nadmiarze siły, ochrona przed wyciekiem
Zasilanie	AC220V±10%/50Hz, moc 1KW
Wymiary i masa urządzenia	Około W500D850H1550mm, waga: około 120kg

Dlaczego wybrać ten sprzęt do testowania siły wtyczki EV?

Zgodne z wymogami badania złącza ładowania EV IEC 62196-1
Dokładne pomiar siły wprowadzania i odciągania
Odpowiedni dla producentów i laboratoriów złączy do ładowania pojazdów elektrycznych
Serwo sterowany ruch zapewnia stabilne i powtarzalne badania
Wspiera dostosowane urządzenia do różnych interfejsów ładowania EV
Idealne rozwiązanie do kontroli jakości układu ładowania pojazdów elektrycznych
