IEC60335-2-3 Narzędzie do testowania niezamierzonego dotyku sprzętu gospodarstwa domowego

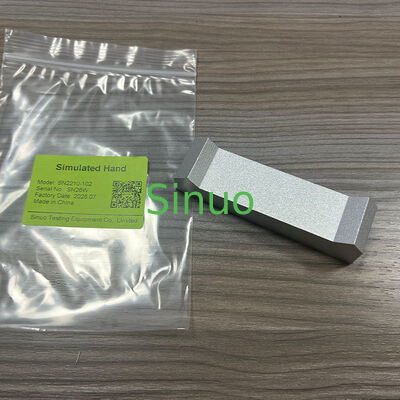

To nieumyślne narzędzie testowe dotykowe, znane również jako symulowany ręczny przyrząd testowy, jest standaryzowaną sondą testową zaprojektowaną ściśle doIEC 60335-2-3 Klauzula 22.13 i rysunek 102Wykonany z aluminium, ten specjalny zestaw testowy odtwarza geometrię ludzkiej ręki.przeznaczone do identyfikacji elementów obok uchwytów urządzenia, które użytkownicy mogą przypadkowo dotknąć podczas codziennej pracy.

Wiele domowych urządzeń elektrycznych jest wyposażonych w uchwyty do uchwytu i obsługi.nieumyślny kontakt z bliskimi elementami zagrożonymi tworzy zagrożenia dla bezpieczeństwa elektrycznegoTa symulowana sonda ręczna symuluje rzeczywiste scenariusze chwytu rąk, lokalizując dostępne strefy niebezpieczne w promieniu 13 mm od dolnej części uchwytu.ocenia, czy niebezpieczne części mogą zostać dotknęte nieumyślnie, pomaga laboratoria i producenci weryfikować bezpieczeństwo produktów w stosunku do wymogów IEC dotyczących bezpieczeństwa urządzeń gospodarstwa domowego.

• Stosowana norma:IEC 60335-2-3 Klauzula 22.13, rysunek 102
• Materiał budowlany:Aluminiowe
• Wymiar:Wysokość całkowita 25 mm; wymiary kluczowych punktów styku A i B 19 mm; długość nadwozia głównego 75 mm; odcinek końcowy 6 mm; wysokość wewnętrznego stopnia 6 mm
• Odpowiednie akcesoria:Wykorzystywane w połączeniu z czujnikiem (według normy na rysunku 103-105)
• Obiekt badania:Strefy sąsiadujące z uchwytami urządzeń elektrycznych gospodarstwa domowego

• Stronna geometria standardowa IEC:1Wymogi dotyczące wymiarów określone na rysunku 102 gwarantują powtarzalne, porównywalne wyniki badań w celu certyfikacji.
• Wzmocniona konstrukcja aluminiowa:Wysokiej wytrzymałości materiał aluminiowy odporny na deformacje w wyniku wielokrotnych badań; stabilny wymiar, długa żywotność.
• Wymaganie:Dwa punkty kontaktowe A i B obsługują tryby badań z dwoma punktami lub z jednym punktem kontaktowym, odpowiadają standardowemu przepływowi pracy badawczej.
• Łatwe w obsłudze:Wprowadzenie bezpośrednio do otworów uchwytów, współpraca z czujnikiem do zakończenia oceny; nie wymaga skomplikowanej konfiguracji.
• Certyfikacja gotowa:Wyniki badań są identyfikowalne i akceptowalne dla badań laboratoryjnych osób trzecich i przedkładania zgodności produktu.

Ten symulowany urządzenie do badań ręcznych jest szeroko stosowany w inspekcji bezpieczeństwa urządzeń gospodarstwa domowego, weryfikacji badań i rozwoju oraz certyfikacji produktów zgodnie ze standardami IEC.

Wykorzystuje się go do wykrywania części sąsiadujących z uchwytami urządzeń, które mogłyby zostać przypadkowo dotknięte.Operatorzy wkładają symulowany gabaryt ręczny do otworów uchwytów, przeprowadzić kontrolę z czujnikiem zgodnie z procedurami na rysunku 104 / rysunku 105. Jeśli profil podgłowy uchwytu blokuje jednoczesny kontakt punktów A i B,przeprowadzenie badań z pojedynczym punktem styku odpowiednio zgodnie z wymaganiami;.

Badanie to identyfikuje potencjalne ryzyko nieumyślnego dotyku, pomaga zoptymalizować konstrukcję konstrukcyjną uchwytu produktu, unika ukrytych zagrożeń wskutek porażenia prądem,i zapewnia bezpieczeństwo użytkownika końcowego dla masowo produkowanych urządzeń gospodarstwa domowego.
