IEC60335-2-24 Jednostanowiskowa lodówka z zamrażarką Otwarta maszyna do badania wytrzymałości i ciągnięcia


IEC60335-2-14 Elektryczna lodówka z zamrażarką Urządzenia do testowania wytrzymałości przy otwartych drzwiach

Normy i klauzule:

IEC60335-2-24: 2017 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 2-24: Wymagania szczegółowe dotyczące urządzeń chłodniczych, lodów i maszyn do robienia lodów, IDT” klauzula 22.112.

Próbki i ograniczenia:

Urządzenia chłodnicze (lodówki i zamrażarki, których drzwiczki są otwierane z lewej i prawej strony) (jednofazowe ≦ 250V, inne ≦ 480V, DC ≦ 24V).

Podanie:

Służy do badania trwałości urządzenia blokującego drzwi lodówek i zamrażarek oraz testu siły po uruchomieniu blokady w celu sprawdzenia niezawodności działania urządzenia blokującego;używany również jako pomoc w innych testach powtarzających się operacji otwierania i zamykania drzwi lodówek i zamrażarek, takich jak test odszraniania i test wycieku czynnika chłodniczego.


Zasada testu:

Działania włączania / wyłączania urządzenia blokującego są kontrolowane za pomocą opracowanego programu, manipulatory są napędzane przez serwomotor do ruchu posuwisto-zwrotnego otwierania i zamykania drzwi z określoną prędkością z przyssawką próżniową zasysającą drzwi, a tym samym weryfikację stabilności drzwi urządzenie blokujące.Na manipulatorach zamontowany jest czujnik siły, który z serwomotorami tworzy zamkniętą pętlę sterującą, aby dokładnie kontrolować wartości siły otwierania / zamykania drzwi.



Struktura:

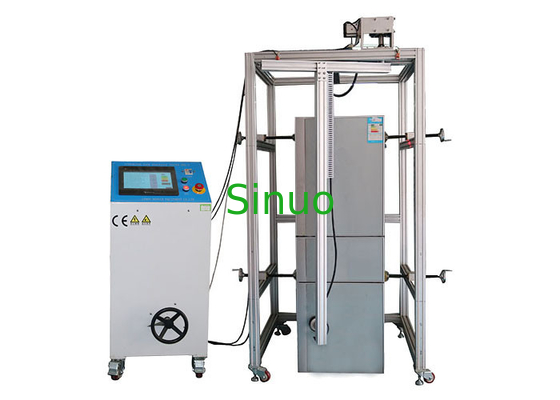

Wyposażenie obejmuje szafę sterowniczą (w tym regulator napięcia obciążenia), ramę i manipulatory.
Wymiary sprzętu: ok .: (W * D * H) 1500 * 1300 * 2200 (mm)
Waga sprzętu: 140 kg

Użyj środowiska:

Zasilanie: AC220V ± 10% / 50-60 Hz, moc 6 kW lub pasuje do lokalnego zasilania klienta.
Źródło powietrza: 0,5-0,7 MPa sprężonego powietrza.
Miejsce użytkowania: ciśnienie atmosferyczne 80 ~ 106kpa;temperatura otoczenia 5 ~ 40 ° C;wilgotność względna (20 ~ 80)% RH;Bez gwałtownych wstrząsów i wibracji, bez zakłóceń elektromagnetycznych, bez kurzu, bez wybuchowego i korozyjnego gazu, z dobrym odprowadzaniem ciepła.

Parametry techniczne:
