IEC 60068-2-75 Test Eha 2J 5J 10J 20J Element uderzeniowy Elektromagnetyczny aparat testowy

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Sklejka
Okres dostawy:	30 dni
Metoda płatności:	L / C,, T / T, Western Union, MoneyGram
Wydajność dostaw:	20 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN2206

Energia:

2, 5, 10, 20, 50J opcjonalnie

Uderzające elementy:

500 g, 1,7 kg, 5 kg, 5 kg, 10 kg opcjonalnie

Punkt uderzenia:

Nastawny

Metoda wydania:

Elektromagnes

Podkreślić:

sprzęt do testowania instalacji elektrycznych

sprzęt do testowania drutu żarowego

Opis produktu

Test IEC 60068-2-75 Eha 2J 5J 10J 20J Urządzenie do badania udarowego zwalniania elektromagnesu elementu uderzającego

Normy i klauzule:

IEC60068-2-75: 2014 „Testowanie środowiskowe produktów elektrycznych i elektronicznych Część 2: Metody badań -Test Eh: Testy młotkowe IDT”

IEC60598-1: 2017 „Luminaries-Part1: Ogólne wymagania i testy”

IEC62262: 2002 „Stopnie ochrony zapewnianej przez obudowy sprzętu elektrycznego przed zewnętrznymi uderzeniami mechanicznymi (kod IK)”

Próbki i ograniczenia:

Obudowy do domowych i podobnych produktów elektronicznych i elektrycznych, oprawy oświetleniowe

Podanie:

Służy do badania odporności na uderzenia obudów domowych i podobnych produktów elektronicznych i elektrycznych oraz ich akcesoriów, opraw oświetleniowych itp. W celu oceny bezpieczeństwa i poziomu wytrzymałości produktów.

Zasada testu:

Test Eha: młot wahadłowy, uderzający element jest swobodnie uwalniany na określonej wysokości przez rurę wahadła 1 m, uderz próbkę w najniższym punkcie w kierunku pionowym, po konwersji energii potencjalnej grawitacji na energię kinetyczną, aby osiągnąć cel próby udarności na próbce.

Struktura:

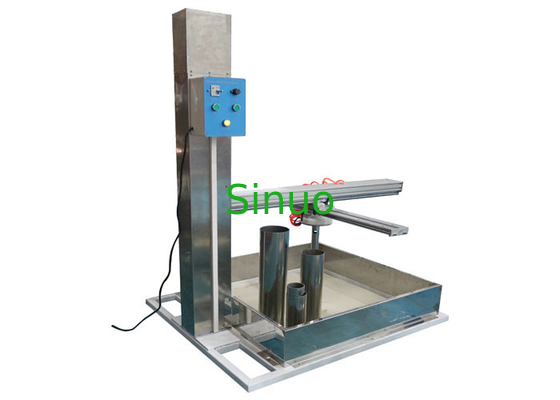

Rama wspornikowa, podnośnik elektryczny, uderzający element zwalniany jest przez elektromagnes, mocujemy uderzający element do wysokości spadku przez kanał, punkt uderzenia jest regulowany ruchem osi XY.

IEC 60068-2-75 Test Eha 2J 5J 10J 20J Element uderzeniowy Elektromagnetyczny aparat testowy 0

Parametry techniczne:

Energia / J.	2, 5, 10, 20, 50J są opcjonalne
Uderzające elementy (Równoważna masa)	500g, 1,7kg, 5kg, 5kg, 10kg, proszę zapoznać się z poniższą tabelą 1
Przewód	Każdy uderzający element wyposażony jest w dedykowany przewód
Punkt uderzenia	Urządzenie posiada prowadnice osi X i Y, które przesuwają urządzenie zwalniające po całym dnie
Wysokość punktu uderzenia	0-1000 mm, regulowana elektrycznie
Wysokość upadku	Proszę zapoznać się z tabelą 2, zamocowaną za pomocą przewodu
Metoda zwolnienia	Zwolnienie elektromagnesu
Płyta dolna	Nylonowa płyta podstawowa o grubości 8 mm, twardość HRR85-100,1000 m × 1000 m

Tabela 1 Charakterystyka elementu uderzającego

Energia / J.	≤1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Masa równoważna ± 2% kg	0, 25 (0, 2)	0.5	1.7	5	5	10
Materiał	Nylon	Stal
R / mm	10	25	25	50	50	50
D / mm	18, 5 (20)	35	60	80	100	125
f / mm	6,2 (10)	7	10	20	20	25
r / mm	-	-	6	-	10	17
l / mm	Skorygowane zgodnie z równoważną masą, patrz dodatek A.

Tabela 2 Wysokość upadku

Energia / J.	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0,7	1	2	5	10	20	50
Równoważna masa / kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0.5	1.7	5	5	10
Wysokość upadku ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Uwaga 1, patrz uwaga 3.2.2;Uwaga 2, jednostka energii tej części dżula (J) jest wyprowadzona ze standardowego przyspieszenia ziemskiego (g), cała wartość g rundy: 10 m / s2.

Tabela 3 Zależność kodu IK i odpowiadającej mu energii

Kod IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Energia / J.	za	0.14	0.2	0.35	0.5	0,7	1	2	5	10	20
Uwaga 1. Jeśli wymagana jest wyższa energia uderzenia, zalecana wartość to 50J. Uwaga 2: Niektóre inne normy używają jednej cyfry do wskazania określonej energii uderzenia.Aby uniknąć mieszania się z nim, numer elementu jest reprezentowany przez dwie cyfry.
a Bez ochrony zgodnie z tym standardem

Znaków:

sprzęt do testowania napięcia akustycznego,

sprzęt do testowania drutu żarowego,

sprzęt do testowania instalacji elektrycznych
