Dwustanowiskowa pralka IEC60335-2-7 Sprzęt do badania trwałości drzwi
| Control Method: | Sterowanie PLC | Display Mode: | 7-calowy ekran dotykowy |
| Test Stations: | 2 niezależne stacje | Drive Mode: | Siłownik |
| Clamping Method: | Przyssawka próżniowa | Door Open Speed: | 1,5m/s |
| Test Force: | 0-200N regulowany | Load Voltage: | 0-250V |
| High Light: | IEC60335-2-7 Sprzęt do testowania urządzeń elektrycznych,sprzęt do testowania trwałości drzwi 1 |
||
IEC60335-2-7 System testowania wytrzymałości drzwi pralek 200N 1,5 m / s
Przegląd systemu:
System testowania trwałości drzwi lub pokrywy pralki jest zgodny z normami IEC 60335-2-11:2008, klauzula 20.101, IEC 60335-2-7:2016, klauzula 18 i 22.104, IEC 60335-2-4:2006, klauzula 18. przetestować trwałość urządzenia blokującego drzwi lub pokrywę pralki oraz test siły, gdy blokada jest uruchomiona, aby zweryfikować niezawodność urządzenia blokującego;służy również do wspomagania innych testów powtarzających się operacji otwierania i zamykania drzwi lub pokrywy pralki.
Charakterystyka techniczna:
| Stacje testowe | 2 niezależne stanowiska, jedna dla pralki bębnowej z drzwiami, druga dla pralki pulsatorowej z pokrywą |
| Metoda kontroli | Inteligentna zintegrowana kontrola PLC, 7-calowy humanizowany interfejs dotykowy; |
| Tryb jazdy | Napęd serwomotoru |
| Metoda mocowania próbki | Przyssawka próżniowa, pneumatyczna |
| Prędkość otwierania lub zamykania drzwi/pokrywy | 0-360 ° / s (1,5 m / s), można ustawić |
| Kąt otwierania lub zamykania drzwi/pokrywy | 0-130°, można ustawić; |
| Czasy testu | 0-999999 razy, można ustawić; |
| Siła otwierania lub zamykania drzwi/pokrywy | 0-200N, można ustawić (wartość siły otwierania dotyczy tylko testu ciągnięcia, gdy urządzenie blokujące jest uruchomione w celu zablokowania drzwi) |
| Napięcie obciążenia | 0-250V, regulowany |
| Pomocniczy mechanizm działania | Pralka zaczyna prasować pręty cylindrów (można dostosować) |
| Zawartość testu |
Test wytrzymałości urządzenia blokującego drzwi pralki bębnowej (IEC 60335-2-11 klauzula 20.101, IEC 60335-2-7 klauzula 18.101) Test wytrzymałości urządzenia blokującego pokrywę pralki pulsacyjnej (IEC 60335-2-11 klauzula 20.101,IEC 60335-2-7 klauzula 18.101) Testowanie otwarcia pokrywy pralki pulsacyjnej w cyklu odwadniania (IEC 60335-2-7 klauzula 18.102, IEC60335-2-4 klauzula 18) Test ciągnięcia po uruchomieniu urządzenia blokującego w celu zablokowania drzwi (IEC 60335-2-7, klauzula 22.104) |
Aplikacja:
Służy do testowania trwałości urządzenia blokującego drzwi lub pokrywy pralki oraz testu siły, gdy blokada jest uruchomiona, aby zweryfikować niezawodność urządzenia blokującego;służy również do wspomagania innych testów powtarzających się operacji otwierania i zamykania drzwi lub pokrywy pralki.
Zasada testu:
Czynności włączania/wyłączania urządzenia ryglującego sterowane są za pomocą opracowanego programu, manipulatory są napędzane przez silnik serwo do ruchu posuwisto-zwrotnego otwierając i zamykając drzwi lub pokrywę z określoną prędkością z przyssawką próżniową zasysającą drzwi lub uchwyt mocujący pokrywę, dzięki czemu , aby zweryfikować niezawodność urządzenia blokującego.Czujnik siły jest zamontowany na manipulatorach w celu utworzenia sterowania w pętli zamkniętej z serwomotorami, aby dokładnie kontrolować wartości siły otwierania/zamykania drzwi lub pokrywy.
Cechy systemu:

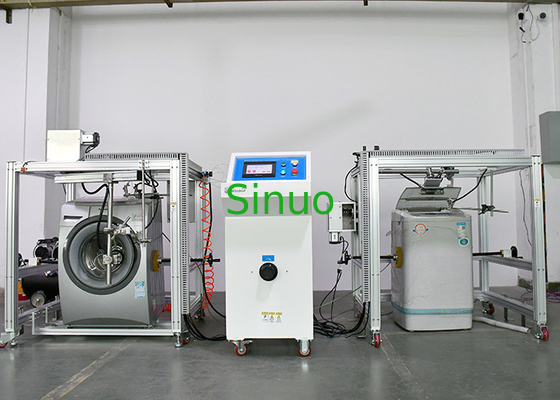

Wyposażenie składa się z elektrycznej szafy sterowniczej (w tym urządzenia do regulacji napięcia obciążenia), ramy i manipulatorów.Istnieją dwie stacje testujące, jedna dla pralki bębnowej z drzwiami, druga dla pralki pulsacyjnej z pokrywą, dwie stacje robocze mogą niezależnie przeprowadzać testy.
