IEC 60335-2-9 Rysunek 105 Sonda do pomiaru temperatury powierzchni
| Applied Standard: | IEC 60335-2-9: 2019 itp | Force Applied: | 4 ± 1 N. |
| Thermocouple Diameter: | Φ0,3 mm | Thermocouple Type: | IEC 60584-1 typ K. |
| Polycarbonate Tube Inside Diameter: | Φ3mm | Polycarbonate Tube Ouside Diameter: | Φ5mm |
| High Light: | 0.3mm Figure 105 Probe,3 mm Rysunek 105 Sonda |
||

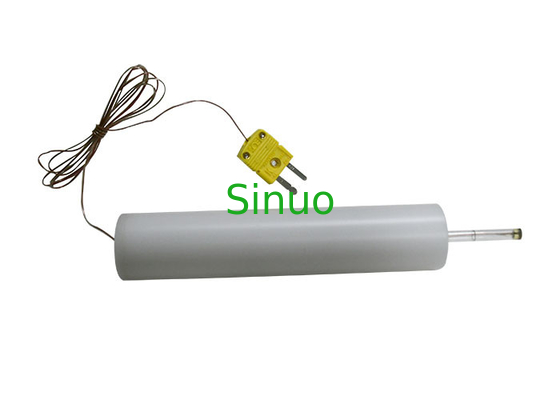

IEC 60335-2-9 Rysunek 105 Sonda do pomiaru temperatury powierzchni
Przegląd produktów:
Ta sonda do pomiaru temperatury powierzchni jest zgodna z normą IEC 60335-2-9: 2019, punkt 11.3, rysunek 105, IEC 60335-2-11, punkt 11.3, rysunek 101, IEC60335-2-6-2002, punkt 11.101, rysunek 104, itd. służy do pomiaru wzrostu temperatury na przedniej powierzchni łatwo dostępnych części urządzeń elektrycznych, takich jak suszarka bębnowa, kuchenka elektryczna stojąca, stół do gotowania i piekarnik.
Charakterystyka techniczna:
| Zastosowane normy | IEC 60335-2-9, punkt 11.3, rysunek 105, IEC 60335-2-11, punkt 11.3, rysunek 101, IEC60335-2-6, punkt 11.101, rysunek 104 itd. |
| Przewody termoparowe | Średnica 0,3 mm zgodnie z IEC 60584-1 typ K (chromowany ałun) |
| Układ rękojeści umożliwiający siłę docisku | 4 ± 1 N. |
| Rurka z poliwęglanu | Średnica wewnętrzna 3 mm, średnica zewnętrzna 5 mm |
| Krążek z cynowanej miedzi | Średnica 5 mm, grubość 0,5 mm |
Jak zmierzyć temperaturę powierzchni za pomocą tej sondy testowej? (Wyciąg z IEC 60335-2-9: 2019 klauzula 11.3)
W przypadku powierzchni płaskich wzrost temperatury mierzy się za pomocą sondy z Rysunku 105. Sondę przykłada się z siłą 4 N ± 1 N do powierzchni w taki sposób, aby zapewnić jak najlepszy kontakt sondy z powierzchnią.
