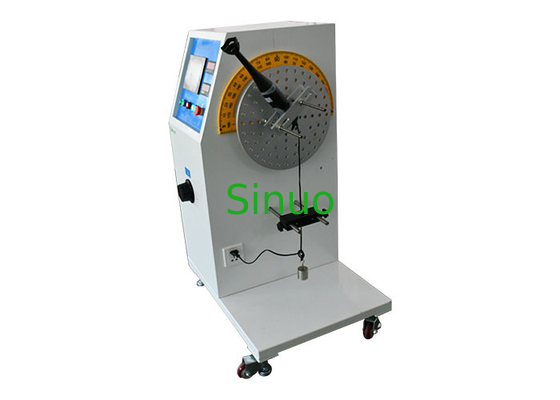

Programowalne urządzenia elektryczne do testowania elastycznych kabli IEC 60335-1
| Control Method: | Sterowanie PLC | Drive Mode: | Elektryczny |
| Flexing Angle: | Można ustawić 0-360 °; | Flexing Speed: | Można ustawić 0-60 cykli/min |
| Loading Weight: | 5N,10N | Loading Voltage: | 0-250 V można regulować |
| Applied Standard: | IEC 60335-1, IEC 60884-1 itd. | Product Name: | Elastyczny sprzęt do testowania zginania kabli |
| High Light: | IEC 60335-1 Sprzęt do testowania urządzeń elektrycznych,sprzęt do testowania elastycznych kabli elektrycznych |
||
IEC 60335-1 Programowalne urządzenie elektryczne Elastyczny sprzęt do testowania zginania kabli
Normy i klauzule:
Ten elastyczny sprzęt do testowania zginania kabli spełnia wymagania norm IEC 60335-1 klauzula 25.14, IEC60335-2-14, IEC60884-1 klauzula 23.4, IEC 60745-1 klauzula 24.12 itd.
Służy do sprawdzania, czy przewód zasilający małego sprzętu AGD (takiego jak dzbanek do kawy/żelazko elektryczne) i lampy jest odpowiednio zabezpieczony przed nadmiernym wyginaniem się w miejscu wejścia do urządzenia.Nadaje się do testowania elastycznych małych urządzeń gospodarstwa domowego, takich jak dzbanek do kawy, żelazko elektryczne, toster, oprawy oświetleniowe itp.
Cechy wyposażenia:
Urządzenie testowe przyjmuje sterowanie elektryczne PLC, inteligentny system operacyjny z 7-calowym kolorowym ekranem dotykowym;serwomotor kontrolujący kąt testowy, precyzyjny przyrząd cyfrowy, wysokowydajna cyfrowa konwersja częstotliwości, precyzyjna regulacja prędkości, sześciocyfrowy zegar pamięci, wielofunkcyjny zacisk kombinowany, środkowy wskaźnik obrotu, regulowany kąt gięcia, moc wyjściowa 4 kW.Czasy testu (maksymalnie 999999 razy), prędkość testu i kąty testowe mogą być wstępnie ustawione;posiada funkcję wykrywania prądu elektrycznego.To urządzenie może spełnić wymagania testowe większości małych domowych urządzeń elektrycznych, mający zastosowanie zakres jest szeroki.
Parametry techniczne:
| Moc wejściowa | Dopasuj lokalne wymagania dotyczące zasilania klienta |
| Metoda kontroli | Sterowanie PLC, obsługa ekranu dotykowego |
| Stacja | Jeden (można dostosować) |
| Tryb jazdy | Elektryczny |
| Kąt gięcia | 0-360° (±30°, ±45°, ±60°, ±90° można ustawić na ekranie dotykowym) |
| Zginanie prędkości | 0-60 cykli/min, można ustawić; |
| Cykle testowe | 0-999999, można ustawić; |
| Waga ładowania | 5N, 10N (można dostosować) |
| Napięcie ładowania | 0-250 V, można regulować |
| Przykładowa ocena | Oceniaj przewodzenie prądem |
Jak zamocować próbkę testową na uchwycie?
Wybierz odpowiednią długość prętów śrubowych w zależności od wielkości próbki testowej.Planowanie pozycji pozycji montażowej na obracającej się tarczy.
Zasada instalacji próbki polega na tym, że przewód zasilający próbki i podłączenie przewodu zasilającego znajdują się w osi środkowej obracającej się tarczy.
Gdy przewód zasilający znajduje się w pozycji wyjściowej, oś przewodu, w której wchodzi on w osłonę przewodu lub wlot przewodu jest pionowa i przechodzi przez oś manipulatora, w tym czasie użytkownik może określić położenie otworu mocującego śrubę zacisku, dwa mocowania na krążku obrotowym montuje się pręty śrubowe z nakrętkami, następnie nakrętki mocujące, nakrętki można dodać zgodnie z kształtem próbki.Zamontuj płytki podstawy uchwytu na prętach śrubowych i wyreguluj ich położenie wzdłuż prętów śrubowych, po czym zainstaluj próbkę opierając się na płytach podstawy uchwytu, a następnie zainstaluj pozostałe dwie płytki uchwytu, aby zacisnąć dołek próbki , upewnij się, że uchwyt i próbka testowa są dobrze zainstalowane i nie wpływają na zginanie.
