Próbka: | E14 Trzonki i oprawki lamp | Zastosowany standard: | IEC 60061-3 i IEC60968 |
---|---|---|---|
Typ miernika: | Pełny zestaw wskaźników | Materiał miernika: | Wysokiej jakości stal matrycowa |
Wymiary miernika: | Zapoznaj się z konkretnymi rysunkami | Zastosowanie miernika: | Kontrola wymienności i bezpieczeństwa |
High Light: | Wskaźniki lampy śrubowej E14,Wskaźniki lampy śrubowej IEC 60061-3 |

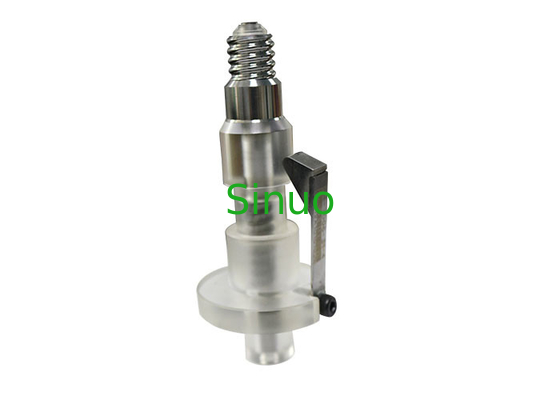

IEC 60061-3 E14 Wskaźniki uchwytu nasadki lampy Nie idź Kontaktowanie się ze wskaźnikiem
Przegląd produktów:
Wskaźniki trzonka lampy E14 są wykonane z japońskiego materiału DC53, twardość Rockwella 58-60 °, wskaźniki lamp E14 są zgodne z normą IEC 60061-3, która jest odpowiednia do kontroli jakości żarówki elektrycznej lampy śrubowej E14 czapki i oprawki.Jego struktura i powiązane przebiegi (takie jak przebieg gwintu) są obliczane i optymalizowane przez komputer, a następnie przeszły obróbkę komputerowej obrabiarki, osiągnięto wysoki stopień precyzji i piękna.Materiał jest wykonany z wysokiej jakości węglika spiekanego o silnych właściwościach antykorozyjnych.
Wskaźnik poziomu lampy E14 (7006-27F-1)
Kształtową część krawędzi gwintu należy przerwać z promieniem od 0,2 mm do 0,3 mm.
Cel: Sprawdzenie maksymalnych wymiarów gwintu śruby i minimalnego wymiaru T1 zaślepek gotowych lamp.
Badanie: Gdy trzonek gotowej lampy został wkręcony do miernika tak daleko, jak to możliwe, środkowy kontakt powinien być współpłaszczyznowy z powierzchnią X lub wystawać poza nią.
Wskaźnik braku możliwości przejścia lampy E14 ( 7006-28B-1)
Cel: Sprawdzenie minimalnej zewnętrznej (głównej) średnicy gwintu śruby, wymiar d, kołpaków E14 gotowych lamp.
Badanie: Gdy miernik jest umieszczony na gwincie trzonka gotowej lampy, trzymając trzonek do góry, środkowy kontakt nie może wystawać poza powierzchnię X. Do badania należy używać wyłącznie ciężaru samego miernika.
Trzonek lampy E14 zapobiega przypadkowemu kontaktowi (7006-55-2)
Cel: Miernik do gotowych lamp wyposażonych w zaślepki E14 do badania ochrony przed przypadkowym dotknięciem 7006-55-2 z IEC60061-3.
Badanie: Przyjmuje się, że kształt lampy pod względem ochrony przed przypadkowym dotknięciem jest prawidłowy, jeżeli badana próbka jest wciskana jak najdalej w skrajnię, płaszczyzna W nie wystaje poza płaszczyznę V.
Zastosowanie tego miernika jest ograniczone do następujących lamp, gdy są one wyposażone w trzonki E14, zgodnie z arkuszem 7004-23: lampy świecowe, lampy z okrągłymi żarówkami, lampy rurowe domowe, lampy pigmejskie.
Lista Sinuo dla czapek lamp E14:
1 | Trzonek lampy E14 | Wskaźnik E14 Lam Cap „Go” | 7006-27F-1 |
2 | Wskaźnik „Not Go” trzonka lampy E14 | 7006-28B-1 | |
3 | Trzonek lampy E14 zapobiega przypadkowemu kontaktowi | 7006-55-2 | |
4 | Wskaźnik „Go” trzonka lampy E14S1 | 7006-27G-1 | |
5 | Trzonek lampy E14 styka się ze wskaźnikiem roboczym | 7006-54-2 | |
6 | Wskaźnik testowy momentu obrotowego trzonka lampy E14 | IEC60968Fig2 |
1 | Uchwyt lampy E14 | Wskaźnik „idź” | 7006-25-7 |
2 | Wskaźnik „nie idź” | 7006-26-4 | |
3 | Kontakt z Making Gauge | 7006-30-2 | |
4 | Lampa świeca kontaktuje się ze wskaźnikiem | 7006-30A-1 | |
5 | Zapobiegaj przypadkowemu kontaktowi miernika | 7006-31-4 | |
6 | Nasadka do testu momentu obrotowego | IEC 60238 Rysunek 5 | |
7 | Czapka testowa „A” | IEC 60238 Rysunek 13 | |
8 | Czapka testowa „b” | IEC 60238 Rysunek 13 |
Sinuo może dostarczyć szeroką gamę mierników, w tym wskaźniki lamp, sprawdziany wtyczek i gniazdekitp. Nasze mierniki są wykonane z wysokiej jakości stali matrycowej, antykorozyjnej, odpornej na zużycie i wysokiej dokładności, co może zapewnić, że nasze mierniki przejdą kalibrację przez niezależną firmę.
