IEC 60335-2-5 System testowania wytrzymałości zmywarki do naczyń
| Applied Standard: | IEC 60335-2-5 | Applied UUT: | Zmywarki |
| Control Method: | Komputer | Display Mode: | 19-calowy wyświetlacz |
| Test Stations: | Można dostosować | Test Contents: | Niezawodność i żywotność |
| High Light: | System testowania wydajności zmywarki do naczyń,system testowania wydajności IEC 60335-2-5 |
||
IEC 60335-2-5 System testowania wytrzymałości zmywarki do naczyń
Przegląd systemu:
System testowy jest używany głównie do testowania niezawodności i żywotności zmywarek i inteligentnie analizuje różne parametry zgodnie z wymaganiami.System jest kompleksowym urządzeniem testującym do w pełni automatycznego monitorowania i gromadzenia danych, dzięki czemu operatorzy mogą łatwo, intuicyjnie i kompleksowo zrozumieć działanie badanego produktu, aby osiągnąć cel sortowania produktów.
Charakterystyka techniczna:

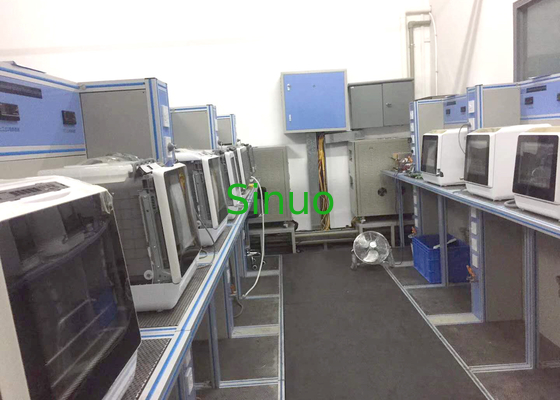

1. Zaprojektuj stanowiska pracy: 10. Rząd stanowisk maszynowych, z dwoma bokami, w układzie tył do tyłu, po 5 stanowisk roboczych z każdej strony.Każde stanowisko podzielone jest na dwie warstwy, pierwsza warstwa wyładowywana bezpośrednio maszyną, szerokość 800mm, głębokość 700mm, wysokość 900mm, drugie piętro to rama ze stali nierdzewnej o szerokości 800mm, głębokości 500mm i wysokości 900mm.Pod pozycją maszyny znajduje się rowek odpływowy.
2. Moc robocza produktu: Pobór mocy każdej stacji wynosi 2 kW, każda stacja ma 2 gniazda zasilające, z których jedno to uniwersalne gniazdo 10 A z pięcioma otworami, zasilane z zasilacza o zmiennej częstotliwości.Drugie, pięciootworowe gniazdo 10A jest zasilane z sieci 220V.Warstwy górna i dolna są odpowiednio wyposażone w zasilacze o zmiennej częstotliwości, zakres napięcia: regulowany między 50 V a 270 V, zakres częstotliwości: 50 Hz i 60 Hz można konwertować wzajemnie.
3. Źródło wody roboczej produktu: Woda z kranu.Każde stanowisko testowe umożliwia wygodne ustawienie kranu.
4. Pomiar parametrów elektrycznych: Każda stacja wyposażona jest w 1 miernik parametrów elektrycznych (łącznie 10), który może monitorować napięcie, prąd i moc każdego produktu.
5. Zmywarki ustawia się bezpośrednio na stacjach testowych.
Wskaźniki funkcjonalne:
1. Każda stacja jest niezależnym systemem sterowania, sterowanym komputerowo.
2. Monitorowanie parametrów elektrycznych każdego produktu w czasie rzeczywistym, w przypadku wystąpienia nieprawidłowości system automatycznie zaalarmuje i zatrzyma test (opcjonalnie: kontynuuj testowanie lub zatrzymaj), odpowiednie informacje alarmowe mogą być wyświetlane na interfejsie człowiek-maszyna, oraz informacje historyczne mogą być również wyszukiwane w centralnym systemie przetwarzania danych.
3. Parametry testowe odpowiedniego testowanego egzemplarza stacji można ustawić na interfejsie człowiek-maszyna oprogramowania systemu sterowania każdej jednostki;test lub brak testu każdej stacji można dowolnie wybrać.
4. Wykrywanie wycieku: wyciek na zewnątrz, czujnik wykrywania wycieku wody jest umieszczony na dole stacji umieszczania produktu, a wykrywanie wycieku wody może być realizowane przez czujnik wykrywający, czy jest sygnał wody.
5. Każda stacja wyposażona jest w dwa układy rurociągów doprowadzenia wody (wody wodociągowej) i odwodnienia: wlot wody stacji ma średnicę 4-częściową;drenaż ma rurę o średnicy 1 cala, która jest wygodna dla produktu do opróżniania wody.
Lista głównych części:
| Nie.: | Nazwa i specyfikacja | Marka | ILOŚĆ |
| 1 | 19-calowy monitor | PHILIPS, Dell, Lenovo | 1 zestaw |
| 2 | Główna szafa sterownicza | Komputer przemysłowy Advantech, moduł komunikacyjny, moduł akwizycji danych | 1 zestaw |
| 3 | Szafa sterownicza grupy modułów | CHINT i inne elementy elektryczne | 1 zestaw |
| 4 | Sterowanie PLC | Matsushita | 1 zestaw |
| 5 | Miernik parametrów elektrycznych (napięcie, prąd, dokładność mocy 0,5 stopnia) | Wyprodukowano w Chinach | 10 SZTUK |
| 6 | Zasilacz o zmiennej częstotliwości 5kW (wyjście jednofazowe) | Wyprodukowano w Chinach | 2 zestawy |
| 7 | Do rur wlotowych i wylotowych stosowane są wysokiej jakości złączki PPR | Wyprodukowano w Chinach | 1 zestaw |
| 8 | Panel stanowiska testowego to stal nierdzewna SUS-304 #;rama główna to konstrukcja z profili aluminiowych, która jest mocna, piękna i trwała. | Sinuo | 1 zestaw |
| 9 | Elementy elektryczne (stycznik, zabezpieczenie przed wyciekiem, wyłącznik powietrzny, wodoodporny przełącznik, przekaźnik, półprzewodnikowy itp.) | Chint / Omron | 1 zestaw |
| 10 | Elementy sterowania kanałami wodnymi (przełącznik, korpus zaworu, odpływ podłogowy itp.) | Wyprodukowano w Chinach | 1 zestaw |
| 11 | Materiały eksploatacyjne (przewody, kable, przewody powietrzne, akcesoria do rur wodnych itp.) | Wyprodukowano w Chinach | 1 zestaw |
| 12 | System kontroli oprogramowania (w tym funkcje gromadzenia, komunikacji, przetwarzania i przechowywania wszystkich danych testowych) |
Sinuo |
1 zestaw |
