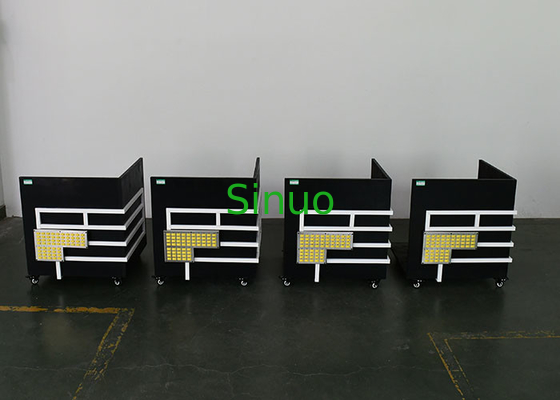

60 punktów pomiarowych Narożniki testowe 60 cm sklejka malowana na czarno
| Dimensions: | 60 cm * 60 cm * 60 cm | Material: | Sklejka lakierowana na czarno |
| Thickness: | 20mm | Thermocouple: | OMEGA, typ K. |
| Total Measuring Points: | 60 punktów | Each Side Measuring Points: | 20 punktów |
| High Light: | 20 mm 60 punktów pomiarowych rogi testowe,OMEGA 60 punktów pomiarowych rogi testowe |
||
IEC60335-1 60 punktów pomiarowych Narożniki testowe 60 cm Sklejka malowana na czarno matowa
Przegląd wyposażenia:
IEC60335-1: 2016 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 1: Wymagania ogólne”, punkt 11.
Narożniki testowe są używane głównie w celu zapewnienia warunków środowiskowych, które spełniają standardowe wymagania dotyczące badania wzrostu temperatury różnych produktów elektrycznych i elektrycznych.
Narożniki testowe z różnymi specyfikacjami dystrybucji, liczbą punktów pomiaru temperatury i wymiarami zewnętrznymi można dostosować do rzeczywistych badanych próbek.
Zasada testu:
Termopary służące do określania wzrostu temperatury powierzchni ścian, sufitu i podłogi narożnika testowego mocowane są z tyłu małych czernionych krążków z miedzi lub mosiądzu o średnicy 15 mm i grubości 1 mm.Przód dysku jest zlicowany z powierzchnią deski.Termopary są podłączone do przyrządu do pomiaru temperatury w celu monitorowania temperatury w każdym punkcie w czasie rzeczywistym.
Parametry techniczne:
| Wymiary |
WDH = 600X600X600mm Inne wymiary można dostosować |
| Termoelement | Oryginalna amerykańska termopara OMEGA o średnicy mniejszej niż 0,3 mm, typ K. |
| Układ termopar | Wszystkie prowadzą do listwy zaciskowej |
| Pomiar temperatury Miedź | Blacha mosiężna o średnicy 15 mm i grubości 1 mm, przednia powierzchnia okrągłej blachy miedzianej jest zlicowana z powierzchnią sklejki |
| Punkty pomiaru temperatury | 20 punktów na każdą powierzchnię, łącznie 60 punktów pomiaru temperatury |
| Rozmieszczenie punktów pomiaru temperatury | Rozkład kwadratowy 100 × 100 mm, można dostosować 76 × 76 mm lub 50 × 50 mm |
| Sklejka | Grubość 20 mm, matowa czarna farba z przodu i szara folia z tyłu |
| Struktura | 1 płyta podstawowa, 2 płyty boczne |
| Opcjonalny | Przyrząd do pomiaru temperatury |
Struktura:
Składa się z płyt ze sklejki o grubości 20 mm, pokrytych matową czarną farbą, z miedzią mierzącą temperaturę na powierzchni i termoparą podłączoną do listwy zaciskowej.Rozmiar sklejki i liczbę punktów pomiaru temperatury można dostosować.
