Sprzęt do testowania urządzeń elektrycznych 3M
| Applied Standard: | IEC 60335-1 | Test Content: | Wzrost temperatury |
| Dimensions: | 300 cm * 300 cm * 300 cm | Material: | Sklejka lakierowana na czarno |
| Thickness: | 20mm | Thermocouple: | OMEGA, typ K. |
| Total Measuring Points: | 64 punkty | Each Side Measuring Points: | 16 punktów |
| High Light: | Sprzęt do testowania urządzeń elektrycznych 3M,sprzęt do testowania urządzeń elektrycznych 20 mm |
||

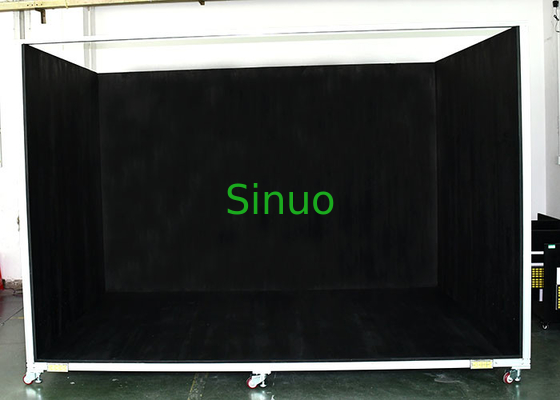

IEC60335-1 3M Duży narożnik do pomiaru temperatury
Przegląd wyposażenia:
Ten narożnik testowy spełnia wymagania normy IEC 60335-1: 2016 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 1: Wymagania ogólne”, punkt 11.
Narożniki testowe są używane głównie w celu zapewnienia warunków środowiskowych, które spełniają standardowe wymagania dotyczące badania wzrostu temperatury różnych produktów elektrycznych i elektrycznych.
Narożniki testowe z różnymi specyfikacjami dystrybucji, liczbą punktów pomiaru temperatury i wymiarami zewnętrznymi można dostosować do rzeczywistych badanych próbek.
Parametry techniczne:
| Struktura wyposażenia | Konstrukcja czteropanelowa, 1 płyta podstawowa, 3 płyty boczne |
| Wymiary |
WDH = 3000X2000X2000 mm Inne wymiary można dostosować |
| Termoelement | Oryginalna amerykańska termopara OMEGA, średnica <0,3 mm, PTFE Teflon PFA, odporność na temperaturę warstwy izolacji -200 ℃ do 260 ℃, średnica rdzenia: 2X0,255 mm |
| Układ termopar | Wszystkie prowadzą do listwy zaciskowej lub okablowania zgodnie z wymaganiami klienta |
| Pomiar temperatury Miedź | Blacha mosiężna o średnicy 15 mm i grubości 1 mm pomalowana na czarno, przednia powierzchnia okrągłej blachy miedzianej jest zlicowana z powierzchnią sklejki |
| Punkty pomiaru temperatury | 16 punktów na każdą powierzchnię, łącznie 64 punkty pomiaru temperatury |
| Rozmieszczenie punktów pomiaru temperatury | Rozkład kwadratowy 100 × 100 mm, można dostosować 76 × 76 mm lub 50 × 50 mm |
| Sklejka | Grubość 20 mm, matowa czarna farba z przodu i szara folia z tyłu |
| Materiał ramy | Mocowany jest za pomocą przemysłowej ramy aluminiowej, grubość aluminium wynosi 1,5 mm, dolne wzmocnienie nośne, dolny profil amortyzujący lub podkład |
| Cechy wyposażenia | Narożnik do pomiaru temperatury można przesuwać, dno jest wyposażone w 2 lub 3-calowe płaskodenne koła narożne odporne na zużycie hamulca, całkowita wysokość wynosi około 100 mm, a obciążenie ≥1000 kg |
| Opcjonalny | Przyrząd do pomiaru i rejestracji temperatury |
Zasada testu:
Termopary służące do określania wzrostu temperatury powierzchni ścian, sufitu i podłogi narożnika testowego mocowane są z tyłu małych czernionych krążków z miedzi lub mosiądzu o średnicy 15 mm i grubości 1 mm.Przód dysku jest zlicowany z powierzchnią deski.Termopary są podłączone do przyrządu do pomiaru temperatury w celu monitorowania temperatury w każdym punkcie w czasie rzeczywistym.
Indywidualna usługa:
Sinuo może dostosować różne rozmiary z różnym rozkładem pomiaru temperatury zgodnie ze specyficznymi wymaganiami klienta.Nasze narożniki testowe są dobrze pomalowane, pary i miedziaki pomiarowe są dobrze ustawione, wszystkie pary są doprowadzone do listwy zaciskowej, która jest wygodna dla klienta do podłączenia do przyrządów do pomiaru i rejestracji temperatury.
