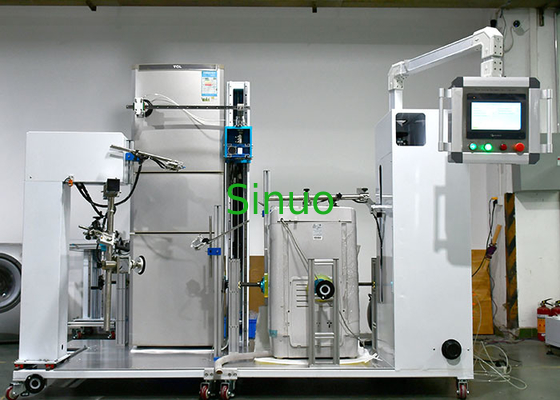

Zintegrowane urządzenia do badania wytrzymałości drzwi urządzeń elektrycznych IEC 60335
| Applied Standards: | Seria IEC 60335 | Applied Samples: | Urządzenia elektryczne |
| Test Stations: | 2 stacje | Control Method: | Inteligentne zintegrowane sterowanie PLC |
| Display Method: | 10-calowy ekran dotykowy | Opening / Closing Speed: | 0-360 ° / s (1,5 m / s) |
| Opening / Closing Angle: | 0–130 ° | Opening / Closing Force: | 0-200N |
| High Light: | IEC 60335 Sprzęt do testowania wytrzymałości drzwi,sprzęt do testowania wytrzymałości drzwi urządzenia |
||
Zintegrowane urządzenia do testowania wytrzymałości drzwi urządzeń elektrycznych IEC 60335
Informacje o produkcie:
IEC60335-2-4: 2008 „Domowe i podobne urządzenia elektryczne - Bezpieczeństwo-Część2-4: Wymagania szczegółowe dotyczące wirówek”, punkt 18
IEC60335-2-11: 2008 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 2-11: Wymagania szczegółowe dotyczące suszarek bębnowych”, klauzula 20.101
IEC60335-2-7: 2016 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo-Część 2-7: Wymagania szczegółowe dotyczące pralek”, punkty 18 i 22.104
IEC 60335-2-5 do użytku domowego i podobnego sprzętu elektrycznego - bezpieczeństwo: część 2-5: wymagania szczegółowe dotyczące zmywarek do naczyń, punkt 23.3.
IEC 60335-2-25 sprzęt elektryczny do użytku domowego i podobnego - bezpieczeństwo: część 2-25: wymagania szczegółowe dotyczące kuchenek mikrofalowych, w tym kuchenek wielofunkcyjnych, klauzula 18.
Zastosowanie: Służy do badania trwałości blokady drzwi lub pokrywy pralki oraz próby siły po uruchomieniu blokady w celu sprawdzenia niezawodności działania urządzenia blokującego;używany również jako pomoc w innych testach wielokrotnego otwierania i zamykania drzwi lub pokrywy pralki.
Próbka testowa: elektryczna suszarka bębnowa, pralka elektryczna (w tym pulsator i pralka bębnowa jednofazowa ≦ 250 V, inne ≦ 480 V), wirówki (nośność kg 10 kg, prędkość linii bębnowej ≦ 50 m / s, jednofazowe ≦ 250 V, inne ≦ 480 V ), zmywarka elektryczna, (jednofazowa ≦ 250V), Kuchenki mikrofalowe.
Struktura:
Wyposażenie składa się z elektrycznej szafy sterowniczej (w tym regulatora napięcia obciążenia), ramy i manipulatorów.Istnieją dwie stacje testowe, jedna dla pralki bębnowej z drzwiami, druga dla pralki pulsacyjnej z pokrywą, dwie stacje robocze mogą niezależnie przeprowadzać testy.
Wymiary sprzętu: ok .: (W * D * H) 2500 * 1300 * 1300 (mm)
Waga sprzętu: 300 kg
Parametry techniczne:
| Zasilacz | AC220V ± 10% / 50 Hz, moc 6KW (można dostosować) |
| Stacje testowe |
2 niezależne stanowiska, jedna do pralki bębnowej z drzwiczkami, druga do pralki pulsacyjnej z pokrywą Lub 2 stacje do pralek bębnowych (opcjonalnie) |
| Metoda kontroli | Inteligentne zintegrowane sterowanie PLC, 7-calowy humanizowany interfejs dotykowy |
| Tryb jazdy | Napęd serwo |
| Metoda zaciskania próbki | Przyssawka próżniowa pneumatyczna |
| Prędkość otwierania lub zamykania drzwi / pokrywy | 0-360 ° / s (1,5 m / s), możliwość ustawienia wstępnego |
| Kąt otwarcia lub zamknięcia drzwi / pokrywy | 0-130 °, możliwość ustawienia wstępnego |
| Test Times | 0-999999 razy, można ustawić |
| Siła otwierania lub zamykania drzwi / pokrywy | 0-200 N, możliwość ustawienia wstępnego (wartość siły otwierania służy tylko do próby pociągnięcia, gdy urządzenie blokujące jest uruchamiane w celu zablokowania drzwi) |
| Napięcie obciążenia | 0-250 V, regulowane |
| Pomocniczy mechanizm działania | Pralka zaczyna naciskać cylinder (można dostosować) |
| Zawartość testu |
IEC60335-2-4: 2008 „Domowe i podobne urządzenia elektryczne - Bezpieczeństwo-Część2-4: Wymagania szczegółowe dotyczące wirówek”, punkt 18 IEC60335-2-11: 2008 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo - Część 2-11: Wymagania szczegółowe dotyczące suszarek bębnowych”, klauzula 20.101 IEC60335-2-7: 2016 „Urządzenia elektryczne do użytku domowego i podobnego - Bezpieczeństwo-Część 2-7: Wymagania szczegółowe dotyczące pralek”, punkty 18 i 22.104 IEC 60335-2-5 do użytku domowego i podobnego sprzętu elektrycznego - bezpieczeństwo: część 2-5: wymagania szczegółowe dotyczące zmywarek do naczyń, punkt 23.3. IEC 60335-2-25 sprzęt elektryczny do użytku domowego i podobnego - bezpieczeństwo: część 2-25: wymagania szczegółowe dotyczące kuchenek mikrofalowych, w tym kuchenek wielofunkcyjnych, klauzula 18. Norma IEC 60335-2-9, klauzula 23.3, zginanie dla urządzenia można otworzyć w 2 pozycjach IEC 60335-2-24, klauzula 23.3, test zginania dla przewodów, które są zginane |
| Ochrona bezpieczeństwa | |
| Moc | Ochrona przed wyciekiem, przeciążeniem i zwarciem |
| Silnik | Zabezpieczenie przed przeciążeniem, zwarciem |
