Szczegóły Produktu:
Zapłata:
|
| Zastosowane normy: | IEC 60598-1 | Zastosowany preparat: | Luminarze |
|---|---|---|---|
| Uderzający element: | 5J | Równoważna masa kg: | 1,7 kg |
| Uderzający materiał elementu: | STAL | Długość pręta wahadła: | 1000 mm |
| High Light: | IEC 60598-1 Aparatura do badania udarności wahadła,Aparatura do badania udarności wahadła 5J |
||

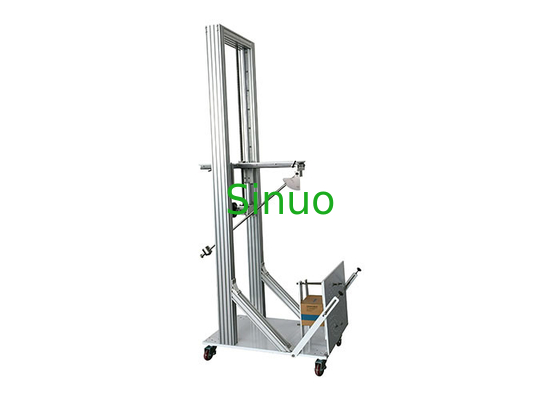

IEC 60598-1 5J Przyrząd do badania udarności elementów uderzeniowych wahadła
Przegląd wyposażenia
To urządzenie testowe służy do badania odporności na uderzenia domowych i podobnych produktów elektronicznych i elektrycznych oraz ich akcesoriów, takich jak wtyczki i gniazda oraz puszki do montażu naściennego, dławiki, osłony, przełączniki, lampy itp., W celu oceny bezpieczeństwa i poziom wytrzymałości mechanicznej produktów.
Został zaprojektowany i wyprodukowany zgodnie z normami IEC60068-2-75: 2014, IEC62262: 2002 i jest wymagany przez normy IEC60598-1: 2017, IEC60884-1: 2013, IEC60669-1 itp.
Wysokoenergetyczne wahadłowe urządzenie do badania uderzeniowego przyjmuje konstrukcję wózka, może poruszać się do przodu, do tyłu, w lewo iw prawo, wysokość uderzenia jest regulowana za pomocą prowadnicy śruby, kąt uderzenia jest regulowany w zakresie od 0 do 90 °.Uderzający element jest swobodnie uwalniany na określonej wysokości przez 1-metrowy pręt wahadłowy, uderz w próbkę w najniższym punkcie w kierunku pionowym, po konwersji energii potencjalnej grawitacji na energię kinetyczną, aby osiągnąć cel badania uderzenia w próbkę .
2 Parametry techniczne
| Uderzające żywioły (energia / J) | 5J |
| Równoważna masa kg | 1,7 kg, patrz poniższa tabela 1 |
| Uderzający materiał elementów | Stal |
| Wahadło | Długość 1000 mm, średnica zewnętrzna 15,9 mm, grubość ścianki rury stalowej 1,5 mm |
| Punkt uderzenia | Regulacja w górę iw dół, skok: 200-1200 mm, wysokość można dostosować |
| Wysokość upadku | 0-500 mm, wyświetlacz skali |
| Metoda mocowania i zwalniania uderzających elementów | Naprawiony zatrzaskiem mechanicznym, zwalniany ręcznie |
Jak określić wymaganą wysokość uderzenia?
Zgodnie z odpowiednimi wymaganiami testu, aby wybrać energię uderzenia i poniższą tabelą, wybierz odpowiednią wysokość upadku.Jeśli wymagany jest test energetyczny 5J IK08, wysokość upadku wynosi 300 mm.
| Kod IK | IK06 | IK07 | IK08 | IK09 | IK10 | - |
| Energia / J. | 1 | 2 | 5 | 10 | 20 | 50 |
| Równoważna masa / kg (± 2%) | 0,25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Wysokość upadku (± 1% / mm) | 400 | 400 | 300 | 200 | 400 | 500 |
