EN 16825 Sprzęt do testowania otwierania i zamykania drzwi lodówki
| Applied Standard: | EN 16825:2016 | Opertation: | Ekran dotykowy Weinview 7” |
| Door opening and closing speed 0-10 times/min, can be preset on the touch screen , can be adjustable: | 0-10 razy/min, można ustawić na ekranie dotykowym, można regulować; | Door opening and closing interval time: | 0-99H59M59S można regulować; |
| Drive: | Cylinder i silnik | Protection: | wyciek, zwarcie i przeciążenie |
| High Light: | Sprzęt do testowania otwierania i zamykania drzwi,sprzęt do testowania zamykania EN 16825 |
||

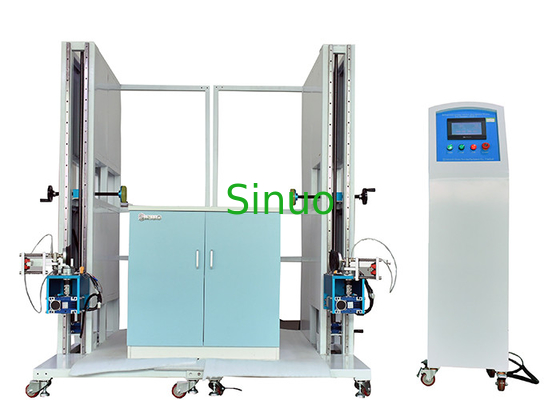

EN 16825 Urządzenia do testowania otwierania i zamykania drzwi lodówki
Przegląd wyposażenia
Sprzęt do testowania otwierania i zamykania drzwi lodówki został zaprojektowany i wyprodukowany zgodnie z normą EN 16825: 2016 i wymaganiami klienta, jest używany do testu trwałości pionowych drzwi pionowej lodówki, a także do otwierania i zamykania drzwi w połączeniu z testem zużycia energii.Jest to dedykowany, w pełni zautomatyzowany sprzęt testowy, odpowiedni dla agencji testujących i certyfikujących, laboratoriów fabrycznych i innych działów testowych.
Zasada wyposażenia:
Test drzwi: Otwieranie i zamykanie drzwi przyjmuje strukturę dwucylindrową, czynność otwierania jest uzupełniana przez jeden cylinder, a czynność zamykania jest uzupełniana przez inny cylinder.Cylinder otwierający jest miękko połączony z przyssawką próżniową, a mechanizm zamykający posiada funkcję ograniczenia kąta.
Przyjmuje konstrukcję kolumnową, jest wyposażony w dwustanowiskową konstrukcję kolumnową otwierającą i zamykającą drzwi.Każda kolumna zawiera dwa zestawy mechanizmów otwierania i zamykania drzwi, które mogą spełnić test szafy chłodniczej z dwojgiem pionowych drzwi w dwóch kierunkach pionowych.
Główne parametry techniczne:
| Nie: | Przedmiot | Zawartość |
| 1 | Zasilanie wejściowe | AC220V 50Hz, 5kW |
| 2 | Sterowanie elektryczne | Mitsubishi PLC |
| 3 | Operacja | Ekran dotykowy Weinview 7” |
| 4 | Prowadzić samochód | Cylinder i silnik |
| 5 | Odpowiednie próbki |
Maks.2 sekcje pionowe, a każda sekcja pionowa ma 1 lub 2 drzwi i 1 lub 2 szuflady. |
| 6 | Kolumna | Lewa kolumna otwierania i zamykania drzwi, prawa kolumna otwierania i zamykania drzwi, kolumna otwierania i zamykania szuflad, każda kolumna zawiera mechanizm podnoszący, który może regulować wysokość manipulatora w celu dopasowania do pozycji otwierania i zamykania drzwi lub szuflady |
| 7 | Manipulator |
Manipulatory lewe do otwierania i zamykania drzwi: 2 komplety (umieszczone na górnej i dolnej stronie lewej kolumny otwierania i zamykania drzwi); Manipulatory prawe do otwierania i zamykania drzwi: 2 komplety (umieszczone na górnej i dolnej stronie prawej kolumny otwierania i zamykania drzwi); Manipulator do otwierania i zamykania szuflad: 1 kpl. (umieszczony na kolumnie otwierania i zamykania szuflad) |
| 8 | Struktura adsorpcyjna | Przyssawka próżniowa, ciągła i stabilna adsorpcja, nie odpadnie, każdy zestaw manipulatora jest wyposażony w jeden zestaw |
| 9 | Czasy otwierania i zamykania drzwi | Może być ustawiony na ekranie dotykowym, regulowany w zakresie 0-999999, automatycznie zatrzymuje testowanie po osiągnięciu ustawionych czasów testu; |
| 10 | Czasy otwarcia i zamknięcia szuflady | Może być ustawiony na ekranie dotykowym, regulowany w zakresie 0-999999, automatycznie zatrzymuje testowanie po osiągnięciu ustawionych czasów testu; |
| 11 | Kąt otwierania i zamykania drzwi | 0-90 ° można ustawić na ekranie dotykowym, można go regulować; |
| 12 | Czas przebywania kąta otwarcia i zamknięcia drzwi | Można ustawić na ekranie dotykowym, 0-99999.9 S można regulować; |
| 13 | Prędkość otwierania i zamykania drzwi | 0-10 razy/min, można ustawić na ekranie dotykowym, można regulować; |
| 14 | Czas interwału otwierania i zamykania drzwi | Można ustawić na ekranie dotykowym, 0-99H59M59S można regulować; |
| 15 | Całkowity czas testu otwierania i zamykania drzwi | Można ustawić na ekranie dotykowym, 0-99H59M59S można regulować; |
