IEC 60335-2-24 Otwarte drzwi lodówki Zamknięte urządzenie do testowania wytrzymałości
| Standard: | EN16825:2016 | Input Power: | AC220V 50Hz, 5kW |
| Electrical Control: | Mitsubishi PLC | Usage: | Max. Maks. 2 vertical sections, and each vertical section has 1 door 2 sekcj |
| Test Angle: | 0-90 ° można ustawić na ekranie dotykowym, można go regulować; | Test Time: | Można ustawić na ekranie dotykowym, 0-99999.9 S, można go regulować; |
| Equipment Overall Dimensions: | WDH=approx. WDH=ok. 1650×1500×1920mm 1650×1500×1920mm | Equipment Weight: | 500 kg |
| High Light: | Urządzenie do testowania wytrzymałości przy otwartych drzwiach,urządzenie do testowania wytrzymałości PLC,sprzęt do testowania urządzeń elektrycznych o mocy 5 kW |
||

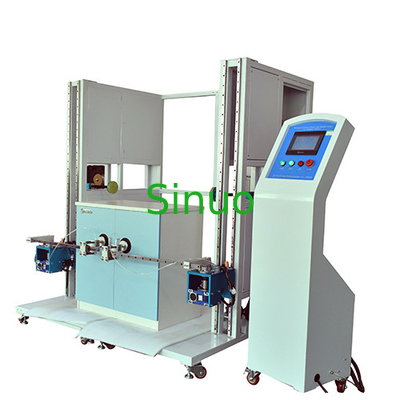

Szafka pionowa/nablatowa Drzwi lodówki Otwarte Zamknięte Urządzenie testowe Eudurance
Podanie:
Urządzenie testowe jest zgodne z normą EN 16825:2016 i wymaganiami klienta.
Jest on używany do testu trwałości pionowych/ladowych szaf chłodniczych, a także do otwierania i zamykania drzwi w połączeniu z testem zużycia energii.
Zasada urządzenia:
Urządzenie przyjmuje mechaniczne ramiona mocujące przyssawki próżniowe, mechaniczne ramiona są napędzane silnikiem, a przyssawki próżniowe są napędzane pompą próżniową.Działanie mechanicznych ramion i przyssawek próżniowych w celu uzyskania otwierania i zamykania drzwi.
Struktura urządzenia:
Przyjmuje konstrukcję kolumnową i ramową, połączoną z dwiema częściami kolumnowymi i ramowymi, każda kolumna wyposażona w jeden manipulator z przyssawką próżniową do otwierania i zamykania drzwi, która może testować szafę chłodniczą z dwiema sekcjami pionowymi, a każda sekcja pionowa ma jedne drzwi.
Parametry techniczne:
|
SN |
Rzeczy |
Parametry |
|
1 |
Moc wejściowa | AC220V 50Hz, 5kW |
|
2 |
Sterowanie elektryczne | Mitsubishi PLC |
|
3 |
Operacja |
Ekran dotykowy Weinview 7” |
|
4 |
Sterownik do ramion mechanicznych |
Silnik |
|
5 |
Odpowiednie próbki | Maks.2 sekcje pionowe, a każda sekcja pionowa ma 1 drzwi |
|
6 |
Kolumna |
Lewa kolumna otwierania i zamykania drzwi, prawa kolumna otwierania i zamykania drzwi, każda kolumna zawiera mechanizm podnoszący, który może regulować wysokość ramienia mechanicznego w celu dopasowania do pozycji otwierania i zamykania drzwi |
|
7 |
Ramiona mechaniczne |
Ramię mechaniczne lewe do otwierania i zamykania drzwi : 1 kpl (umieszczone na lewej kolumnie) Ramię mechaniczne prawe do otwierania i zamykania drzwi : 1 kpl (umieszczone na prawej kolumnie) |
|
8 |
Struktura adsorpcyjna | Przyssawki próżniowe, ciągła i stabilna adsorpcja, nie odpadają, każdy zestaw mechanicznych ramion wyposażony jest w jedną przyssawkę próżniową |
|
9 |
Kąt otwierania i zamykania | 0-90 ° można ustawić na ekranie dotykowym, można go regulować; |
|
10 |
Utrzymuj czas otwierania i zamykania drzwi | Można ustawić na ekranie dotykowym, 0-99999.9 S, można go regulować; |
|
11 |
Szybkość otwierania i zamykania drzwi | 0-10 razy/min, można ustawić na ekranie dotykowym, można regulować |
|
12 |
Czas interwału otwierania i zamykania drzwi | Można ustawić na ekranie dotykowym, 0-99H59M59S można regulować; |
|
13 |
Całkowity czas testu otwierania i zamykania drzwi | Można ustawić na ekranie dotykowym, 0-99H59M59S można regulować; |
|
14 |
Pomocniczy mechanizm pozycjonowania próbek | Jeden zestaw, naprawił odległość między szafą chłodniczą a ramą sprzętu testowego |
|
15 |
Zawartość testu | Otwieranie i zamykanie drzwi |
|
16 |
Ochrona |
Ochrona bezpieczeństwa, taka jak wyciek, zwarcie i przeciążenie |
|
17 |
Całkowite wymiary | WDH=ok.1650×1500×1920mm |
|
18 |
Waga netto |
500 kg |
