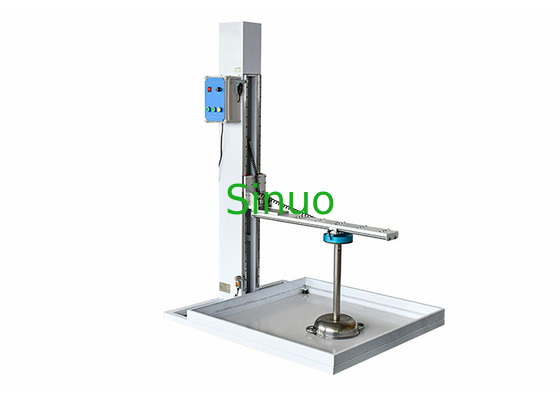

IEC62262 IK07 IK10 Mechaniczne pionowe urządzenie do badania udarności
| Standard: | IEC62262 | Energy / J: | 2, 5, 10, 20 i 50J są opcjonalne |
| Conduit: | Każdy efektowny element wyposażony jest w dedykowany przewód | Impact Point: | Urządzenie ma prowadnice osi X i Y, które przesuwają urządzenie zwalniające po całym dolnym obszarze |
| Height of Impact Point: | 0-1000mm, regulowany elektrycznie | Height of Fall: | Proszę odnieść się do tabeli 2, ustalonej przez przewód |
| High Light: | Urządzenie do mechanicznego testu udarności pionowej,urządzenie do próby udarności IEC 62262,urządzenie do próby udarności IK10 |
||
IEC62262 IK07-IK10 Mechaniczne pionowe urządzenie do badania udarności
Wprowadzenie produktów:
Urządzenie do mechanicznego testu udarności pionowej IK07-IK10 zostało zaprojektowane i wyprodukowane zgodnie ze standardowymi wymaganiami IEC60068-2-75, IEC60598-1, IEC62262 itp.
Służy do badania odporności na uderzenia obudów domowych i podobnych produktów elektronicznych i elektrycznych oraz ich akcesoriów, opraw oświetleniowych itp. w celu oceny poziomu bezpieczeństwa i poziomu wytrzymałości produktów.
Zasada polega na tym, że uderzający element jest uwalniany swobodnie na określonej wysokości przez rurę wahadła o długości 1 m, uderzając próbkę w najniższym punkcie w kierunku pionowym, po zamianie energii potencjalnej grawitacji na energię kinetyczną, aby osiągnąć cel uderzenia test na próbce.
Parametry techniczne:
| Standard | IEC62262 |
| Energia / J | 2, 5, 10, 20 i 50J są opcjonalne |
|
Uderzające elementy (Masa ekwiwalentna) |
500g,1.7kg,5kg,5kg,10kg, proszę odnieść się do poniższej tabeli 1 |
| Przewód | Każdy efektowny element wyposażony jest w dedykowany przewód |
| Punkt uderzenia | Urządzenie ma prowadnice osi X i Y, które przesuwają urządzenie zwalniające po całym dolnym obszarze |
| Wysokość punktu uderzenia | 0-1000mm, regulowany elektrycznie |
| Wysokość upadku | Proszę odnieść się do tabeli 2, ustalonej przez przewód |
| Metoda wydania | Zwolnienie elektromagnesu |
| Płyta dolna | Grubość płyty nylonowej 8mm, twardość HRR85-100,1000m×1000m |
Związek kodu IK i odpowiadającej mu energii :
|
Kod IK |
IK07 | IK08 | IK09 | IK10 | ||||
| Energia / J | 2 | 5 | 10 | 20 | ||||
|
Uwaga 1. Jeśli wymagana jest wyższa energia uderzenia, zalecaną wartością jest 50J. Uwaga 2: Niektóre inne normy używają pojedynczej cyfry do wskazania określonej energii uderzenia.Aby uniknąć mieszania się z nim, numer funkcji jest reprezentowany przez dwie cyfry. |
||||||||
|
niezabezpieczone zgodnie z tą normą |
||||||||
