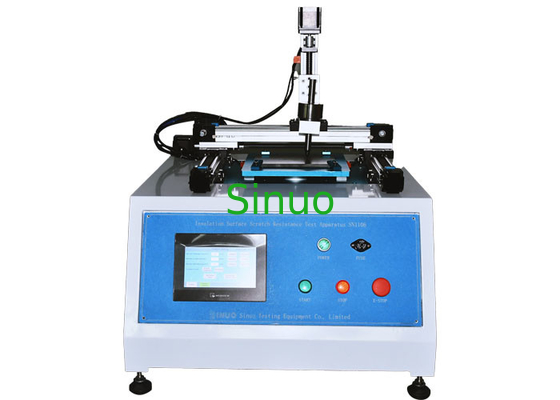

IEC 60335-1 Klauzula 21.2 Aparatura do badania odporności na zarysowania powierzchni izolacji
| Applied standard: | lód 60335-1 | Applied clause: | 21.2 |
| Test station: | Jeden | Control system: | PLC i ekran dotykowy |
| Drive mode: | Napęd silnika krokowego | Scratching speed: | 0-25mm/s |
| High Light: | Urządzenie do badania odporności na zarysowania powierzchni izolacji,Urządzenie do badania odporności na zarysowania ICE 60335-1,Klauzula 21.2 Urządzenie do badania odporności na zarysowania |
||
IEC 60335-1 Klauzula 21.2 Aparatura do badania odporności na zarysowania powierzchni izolacji
Informacje o produkcie:
Urządzenie do badania odporności na zarysowanie powierzchni izolacji zostało zaprojektowane i wyprodukowane zgodnie ze standardowymi wymaganiami normy IEC60335-1, punkt 21.2, IEC60950 i punktem 2.10.8.4 itd. Służy do badania odporności na ścieranie płytek drukowanych lub dostępnych części izolacji sprzęt AGD.Próbka testowa obejmująca stałe izolowane części, które zostały dotknięte, pokryte płytkami drukowanymi lub powlekanymi elementami sprzętu gospodarstwa domowego i podobnych.
Następnie zarysowuje się powierzchnię izolacji za pomocą hartowanego stalowego kołka, którego koniec ma postać stożka o kącie 40o.Jego końcówka jest zaokrąglona o promieniu 0,25 mm ± 0,02 mm.Kołek jest trzymany pod kątem 80odo 85odo poziomu i obciążony tak, aby siła wywierana wzdłuż jego osi wynosiła 10 N ± 0,5 N. Rysy wykonuje się przeciągając kołkiem po powierzchni izolacji z prędkością ok. 20 mm/s.Wykonuje się dwie równoległe rysy.Są one rozmieszczone w wystarczających odstępach, aby nie miały na siebie wpływu, a ich długość pokrywa około 25% długości izolacji.Pod kątem 90 wykonano dwie podobne rysyodo pierwszej pary bez ich przekraczania.
Parametry techniczne:
| Zastosowana norma | IEC 60335-1 |
| Zastosowana klauzula | 21.2 |
| Zasilanie wejściowe | AC 220V/50Hz |
| Stacja testowa | Jeden |
| System sterowania | PLC i ekran dotykowy |
| Tryb jazdy | Napęd silnika krokowego |
| Szybkość drapania | 0-25mm/s, regulowany, można go ustawić |
| Czasy drapania | 0-9999 razy, można go ustawić |
| Kierunek testu | Kierunek pionowy i poziomy |
| Odległość drapania | Można wstępnie ustawić około 25% długości izolacji |
| Stanowisko testowe | Można go obrócić o 90o |
