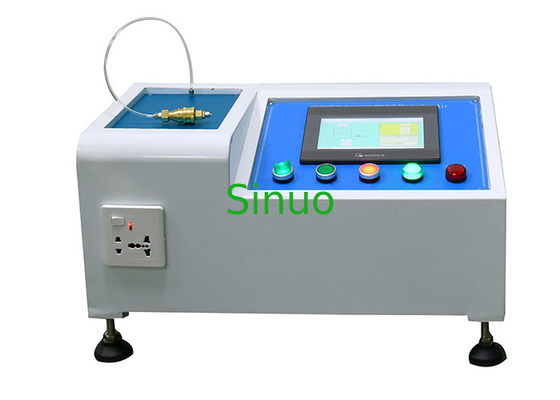

IEC60335 Jednostacyjne urządzenia podciśnieniowe System testowania podciśnienia
| Applied Standard: | IEC 60335-2-113 | Test Sample: | Urządzenia do pielęgnacji urody |
| Test Stations: | 1 | Control Method: | PLC |
| Display Method: | 7-calowy ekran dotykowy | Vacuum Method: | Automatyczny |
| Vacuum Box Size: | Ф50×100mm | Sample Connection Method: | Ręcznie uszczelniony |
| Electrical control method: | Inteligentna zintegrowana kontrola PLC | Warranty: | Rok |
| High Light: | Urządzenia System testowania podciśnienia,System testowania podciśnienia IEC 60335,System testowania podciśnienia PLC |
||
System testowania podciśnienia podciśnieniowego IEC60335 dla elektrycznych stymulatorów skóry
Przegląd produktów:
Ten system testowania podciśnienia podciśnieniowegodla urządzeń do pielęgnacji urody jest zgodny z normą IEC 60335-2-113: 2016. Nadaje się do weryfikacji podciśnienia powietrza wylotowego urządzeń z funkcją podciśnienia lub podciśnienia w elektrycznych stymulatorach skóry i nie może być większe niż podciśnienie wymagane przez standard ochrony ludzkiego ciała przed uszkodzeniem.
Parametry techniczne:
| Stacja testowa | Pojedyncza stacja |
| Metoda sterowania elektrycznego | Inteligentne zintegrowane sterowanie PLC, 7-calowy kolorowy interfejs dotykowy człowiek-maszyna; |
| Rozmiar skrzynki próżniowej | Ф50×100mm |
| Metoda odczytu ciśnienia próżni | Dane w czasie rzeczywistym są odczytywane przez czujnik różnicy ciśnień i wyświetlane na ekranie dotykowym, a następnie system automatycznie dokonuje kwalifikowanej oceny po osiągnięciu stabilnej |
| Przykładowa metoda połączenia | Ręcznie uszczelnione połączenie, dwie standardowe konfiguracje, przełączalne |
| Proces operacyjny | Parametr podciśnienia jest ustawiony na 75,0 kPa, króciec ssący próbki jest połączony szczelnym złączem, a zasilanie próbki jest włączone.Gdy zakres wahań stopnia podciśnienia jest mniejszy niż ustawiona wartość, system automatycznie dokonuje oceny kwalifikowanej lub niekwalifikowanej, zapala się odpowiednia kontrolka.Następnie komora próżniowa jest automatycznie napełniana atmosferą, próbka jest usuwana z aparatury testowej, test jest zakończony. |
| Konfiguracja systemu |
Elektroniczna część sterująca: Mitsubishi PLC z modułem, kolorowy ekran dotykowy Weinview 7-calowy, przekaźnik Omron, przełącznik Chint itp. Część pneumatyczna: czujnik różnicy ciśnień sterowany Meacon, zawór elektromagnetyczny Airtac, rurociąg, złącze itp. Część mechaniczna: skrzynka próżniowa ze stali nierdzewnej o wysokiej szczelności, zintegrowana maszyna |
| Schemat zasad testowania |  |
Zasada działania:
Wykorzystuje wakuometr do monitorowania zmiany ciśnienia w komorze próżniowej o nominalnej objętości i pomiaru siły ssania urządzenia.
Proces operacyjny
Parametr podciśnienia jest ustawiony na 75,0 kPa, króciec ssący próbki jest połączony szczelnym złączem, a zasilanie próbki jest włączone.Gdy zakres wahań stopnia podciśnienia jest mniejszy niż ustawiona wartość, system automatycznie dokonuje oceny kwalifikowanej lub niekwalifikowanej, zapala się odpowiednia kontrolka.Następnie komora próżniowa jest automatycznie napełniana atmosferą, próbka jest usuwana z aparatury testowej, test jest zakończony.
