IEC 60598 załącznik D Prostokątne, malowane oprawy w kolorze matowym, wersja robocza — obudowa próbna
| Applied standard: | IEC 60598-1:2017 | Applied clauses: | Punkt 12.4.1 i Załącznik D itd. |
| Outer size: | 2100 x 2100 x 2150 mm (konfigurowalny) | Inner size: | 1800 x 1800 x 2000 mm (konfigurowalny) |
| Spaced interval: | 150mm | Aperture: | ф1mm - ф2mm |
| Ventilation rate: | 40% ± 0,5% | Thermal slices: | Φ15X1, latten |
| High Light: | Oprawy malowane matowo,odporne na przeciągi,obudowa odporne na przeciągi IEC 60598 |
||

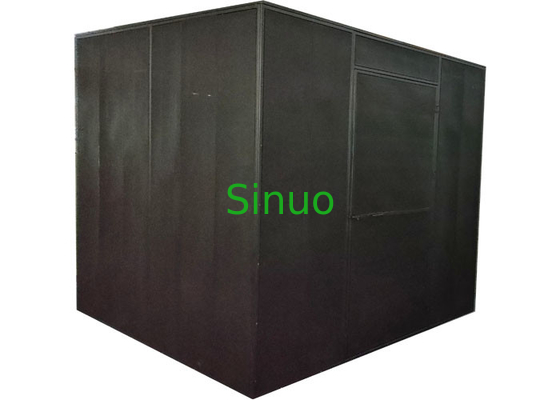

IEC 60598 załącznik D Prostokątna, malowana na mat, obudowa odporna na przeciągi
Normy i klauzule:
Ta wiatroszczelna komora została zaprojektowana zgodnie z normą Cl.12.4.1 i 12.5.1 (z dodatkiem D) IEC : 60598-1:2014+AMD 1:2017.
Przegląd produktów:
Ta wiatroszczelna komora jest stosowana w celu zapewnienia standardowych warunków środowiskowych do pomiaru temperatury produktu lamp.
Dolna powierzchnia to panele z litego drewna, pozostałe boki to dwuwarstwowa siatka metalowa, odstęp między oczkami wynosi 150 mm, współczynnik wentylacji około 40%;różne płyty montażowe, płyta blokująca światło jest zainstalowana wewnątrz komory wiatroszczelnej;wszystkie płyty malowane są czarnym lakierem bez połysku.
Parametry techniczne:
| Zewnętrzna struktura powłoki | dwuwarstwowa konstrukcja prostokątna, wykonana z blachy zimnej o grubości 1mm (farba czarna matowa) |
| Rozmiar zewnętrzny | 2100 x 2100 x 2150 mm (konfigurowalny) |
| Wewnętrzny rozmiar | 1800 x 1800 x 2000 mm (konfigurowalny) |
| Odstęp odstępu | 150mm |
| Konstrukcja drzwi | pojedyncza, podwójna warstwa (otwarta na zewnątrz), 1800mm x 800mm |
| Otwór | ф1mm - ф2mm |
| Szybkość wentylacji | 40% ± 0,5% |
| Typ ramki | Materiał arkusza, formowanie udarowe, nie wpływa na szybkość wentylacji |
| Powłoka pokrywająca powierzchnię | czarna matowa farba |
| sklejka z matową farbą, rozmiar | 2500mm x 2500mm x 15mm (dł. x szer. x grubość) |
| Płyta do montażu sufitowego | 600 mm x 600 mm (dł. x szer.), powłoka czarną matową farbą |
| Płyta montażowa | 0,6 ~ 1,0m (wysokość, regulowana), płyta kompozytowa z czarną matową farbą, umożliwia montaż oprawy w pionie lub poziomie, drewniany stół: 600 x 500 mm, przyjmuje aluminiowe podnoszenie. |
| Plastry termiczne | Φ15X1, latten |
Wymagania dotyczące instalacji szyby przedniej:
Wymagania zewnętrzne:
Wokół górnej i bocznej części osłony przeciwwiatrowej jest co najmniej 300 mm wolnej przestrzeni.
Przednia szyba powinna znajdować się jak najdalej od strumienia powietrza i zapobiegać nagłym zmianom temperatury powietrza i promieniowaniu źródła światła.
Temperatura otoczenia: około 25 ℃.
Wymagania dotyczące instalacji próbki wewnętrznej:
Odstęp między wewnętrzną powierzchnią osłony przeciwwiatrowej a jakąkolwiek częścią lampy powinna wynosić co najmniej 200 mm.
W przypadku jednoczesnego testowania wielu lamp, należy zwrócić uwagę na stosowanie barier świetlnych, aby zapobiec wzajemnemu oddziaływaniu promieniowania cieplnego między lampami.
W miarę możliwości różne lampy są testowane w takim samym stanie, w jakim są faktycznie używane.Ten sprzęt zapewnił różnorodne przegrody, które można łączyć, aby ułatwić różne kombinacje.
