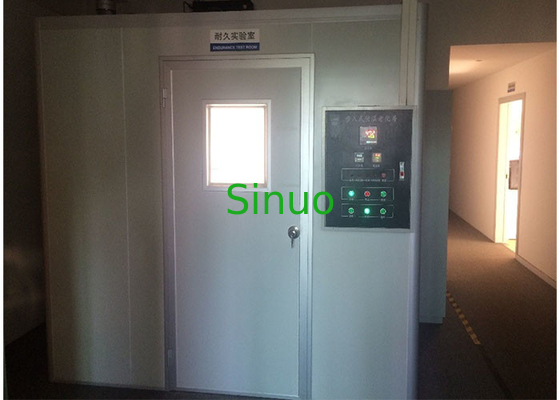

IEC60598 Komora do testowania trwałości opraw oświetleniowych o stałej temperaturze
| Applied standard: | IEC 60598-1:2014 | Temperature range: | RT+10 ℃ (+70 ℃) |
| Temperature fluctuations: | ≤ ± 1 ℃ | Gradient down: | +70° (temperatura postojowa ℃ 1～2 ℃/min) |
| Gradient up: | RT ℃ ～ + 70° 1 3 ℃ / min | Internal dimensions: | Szer.3000xGł.2400xWys.2500 mm |
| Aging rack: | Konstrukcja 6 półek, 2 stojaki | Door: | pojedyncze drzwi |
| High Light: | Komora do testowania starzenia w stałej temperaturze,komora do testowania starzenia IEC60598,komora do testowania starzenia trwałości oprawy |
||
IEC60598 Załącznik K Komora do testowania wytrzymałości na starzenie lampy w stałej temperaturze
Przegląd produktów:
Ta komora do badania trwałości starzenia lampy w stałej temperaturze spełnia wymagania sekcji 12.3 rozdziału 12 „Test trwałości” i załącznika K „Pomiar temperatury” normy IEC 60598-1:2014.
Parametry techniczne:
| Imię | Lampy i latarnie komory do badań wytrzymałościowych w wysokich i niskich temperaturach |
| Wymiary wewnętrzne | Szer.3000xGł.2400xWys.2500 mm |
| Wymiary zewnętrzne | Szer.3200xGł.2600xWys.2600 mm |
| Użyj warunków środowiskowych |
Temperatura otoczenia do 5 ~ 35 ℃, Wilgotność ≤ 85% RH |
| Zakres temperatury | RT+10 ℃ ～+70 ℃ (Modele niskotemperaturowe można dostosować: Na przykład jest niższa niż normalna temperatura) |
| Wahania temperatury | ≤ ±1 ℃ Dokładność temperatury (w czasie) |
| Odchylenie temperatury | ≤ ± 2,0 ℃ Równomierność temperatury (w stanie ustalonym) |
| Gradient w dół | +70° ～RT ℃ 1～2 ℃/min (wyłącznie modele niskotemperaturowe) |
| Gradient w górę | RT ℃ ～ + 70° 1～ 3 ℃ / min |
| Stojak na starzenie |
Starzenie się struktury stojaka: struktura 6 półek, 2 stojaki, rozmiar (długość, szerokość, wysokość) około: W1660XD730XH1780mm jest podzielony na 6 warstw, każda warstwa ma 20 zacisków okablowania.Wszystkie przewody, kable i zaciski wykonane są z materiałów odpornych na wysoką temperaturę i wilgoć, a całe okablowanie żarówek wykonane jest z drutu odpornego na wysoką temperaturę.
|
Struktura:
| Koperta izolacyjna | Materiał pomieszczenia: pomieszczenie wykonane jest z płyty warstwowej ze stali ocynkowanej z wełny mineralnej, używanej do starzenia produktów elektronicznych w wysokiej temperaturze, piękny wygląd.Materiał termoizolacyjny: wysokiej jakości wełna mineralna (grubość 75mm) |
| Kanał klimatyzacji | Części korpusu komory, cyrkulacja powietrza, chłodzenie (opcja), instalacja grzewcza, elektryczna część sterująca. |
| Standardowa konfiguracja komory testowej |
Jeden przewód zasilający (2 metry) (można również dostosować do warunków na miejscu klienta); Jedno zabezpieczenie przed przegrzaniem; Jeden otwór na kabel (Φ50) (po lewej stronie na sprzęcie, wyposażony w osłonę ze stali nierdzewnej). |
| Drzwi | Drzwi jednoskrzydłowe, drzwi dwuskrzydłowe miałyby wymiary 900 cm * 2000 cm (szer. * wys.) |
| Panel sterowania |
Wyświetlacz kontroli temperatury (wilgotności), urządzenie do ustawiania zabezpieczenia przed przegrzaniem, oświetlenie, przełącznik, wyłącznik zasilania
|
| Szafa sterownicza dystrybucji | Wentylator chłodzący, tablica rozdzielcza zasilania, wyłącznik upływu całkowitej mocy. |
| System cyrkulacji dopływu powietrza |
Zastosuj wysokiej jakości jednostkę cyrkulacji kanałów powietrznych, aby uzyskać wymuszoną konwekcyjną pionową cyrkulację dyfuzyjną. Cyrkulacja powietrza przyjmuje konstrukcję górnego wylotu powietrza i dolnego powrotu powietrza.Prędkość wiatru i ciśnienie powietrza spełniają normy testowe, a czas stabilizacji temperatury jest szybki w momencie otwierania i zamykania drzwi. Zoptymalizowany projekt wentylacji, silny dopływ i cyrkulacja powietrza, unikanie martwego kąta i równomierny rozkład temperatury w pomieszczeniu. Bardziej energooszczędny, zgodny z aktualnymi międzynarodowymi i krajowymi wymogami ochrony środowiska. Ciszej, lepiej, aby zapewnić dobre środowisko biurowe i środowisko pracy operatorów. Niezwykle mała objętość lampy i bardzo mała objętość sprawiają, że pomieszczenie jest jasne, ciche, obszerne i piękne. Łatwa instalacja, konserwacja i naprawa.
|
| Podgrzewacz |
Korzystanie z wysokowydajnego drutu grzejnego niklowo-chromowego System grzewczy przyjmuje metodę ogrzewania z obiegiem gorącego powietrza, rozkład temperatury jest równomierny, system jest całkowicie niezależny i nie ma to wpływu na obwód sterowania. Moc wyjściowa regulacji temperatury jest obliczana przez mikrokomputer, a moc grzewcza jest automatycznie kontrolowana w zależności od wielkości obciążenia wewnętrznego, aby osiągnąć wysoką precyzję i wysoką wydajność zużycia energii oraz jest bardziej przyjazna dla środowiska i energetyczna oszczędność. |
System chłodniczy (opcjonalnie, koszt jest dodatkowy)
| Wydajność pracy | Większa oszczędność energii, zgodnie z aktualnymi międzynarodowymi i krajowymi wymogami ochrony środowiska. |
| Sprężarka chłodnicza | Ciszej, lepiej zapewnić dobre środowisko biurowe i środowisko pracy personelu operacyjnego. |
| Parownik | Niezwykle mała objętość tuby i super mała objętość, aby zapewnić, że pomieszczenie jest jasne i ciche, obfite, piękne. |
| Skraplacz | Łatwy w instalacji, konserwacji i naprawie. |
| Urządzenie dławiące | Wysoka jakość i rozsądny design. |
| Sterowanie lodówką | Wszystkie komponenty charakteryzują się wysoką niezawodnością. |
| Chłodziwo |
Środowiskowy czynnik chłodniczy R404A (Wskaźnik zubożenia warstwy ozonowej wynosi 0) |
Elektryczny system sterowania
| Kontroler | E600 Inteligentny ekran dotykowy LCD PLC |
| Monitor | Kolorowy monitor LCD TFT o przekątnej 5,7 cala 640X480; |
| Tryb działania | Produkt przyjmuje rezystancyjny, precyzyjny tryb pracy z ekranem dotykowym i można bezpośrednio użyć myszy USB lub pióra dotykowego, aby kliknąć ekran, aby wybrać funkcje lub ustawić parametry. |
| Programowalna funkcja ma pojemność 160 wzorów × 1600 kroków × 999 cykli. | |
| Funkcja wyświetlania ekranu: wyświetlacz LCD, który może wyświetlać warunki testowe (w tym segment temperatury, czasy cyklu, czas pracy i pozostały czas itp.). | |
| Dzięki sterowaniu programowemu i funkcjom sterowania stałą wartością jest wygodny w użyciu w różnych warunkach produkcyjnych. | |
| Ustawienie nachylenia temperatury może swobodnie kontrolować czas pracy i szybkość ogrzewania. | |
| Funkcja rozpoczęcia rezerwacji, gdy czas systemowy osiągnie ustawiony czas, system uruchomi się automatycznie, co może swobodnie kontrolować czas pracy i warunki pracy w pomieszczeniu do starzenia. | |
| Funkcja restartu po wyłączeniu, możesz wybrać zimny start/ciepły start/przerwanie pracy. | |
| Regulacja temperatury przyjmuje synchroniczną i skoordynowaną kontrolę systemu PID + SSR, co może poprawić stabilność i żywotność elementów sterujących i interfejsów. | |
| Krzywa w czasie rzeczywistym i zapytanie o krzywą historyczną, które jest wygodne dla użytkowników do obserwowania zmian temperatury w czasie rzeczywistym. | |
| Funkcja zrzutu historii.Dzięki dwóm interfejsom USB użytkownicy mogą wygodnie zapisywać dane historyczne. | |
| Funkcja tworzenia kopii zapasowych plików. | |
| Interfejs połączenia z komputerem zewnętrznym można podłączyć do komputera w celu zdalnej obsługi.Posiada funkcje zapisywania i drukowania krzywych oraz danych eksperymentalnych. | |
| Uruchamiając funkcję kumulacyjną, klienci mogą wygodnie sprawdzać stan użytkowania produktu w celu odpowiedniej konserwacji i konserwacji. | |
| Funkcja wygaszacza ekranu, lepiej przedłuża żywotność ekranu LCD. | |
| Gdy system jest uszkodzony, może wyświetlać informacje o usterce, przyczyny usterek i rozwiązania. | |
| Posiada funkcję ustawiania poziomu uprawnień, aby uniknąć nieprawidłowego działania użytkownika. | |
| Funkcja przełączania między chińskim a angielskim jest wygodna dla użytkowników różnych języków. | |
| Tryb sterowania: automatyczne obliczanie PID (proporcjonalno-całkująco-pochodne), sterowanie PID jest proste i łatwe do zrozumienia i nie wymaga dokładnego modelu systemu i innych wymagań wstępnych. | |
| W ustawieniu, jeśli wystąpi błąd, zostanie dostarczony sygnał ostrzegawczy. | |
| Funkcja włączania i wyłączania może obniżyć koszty projektantów i zwiększyć wygodę użytkowania. | |
| System wydechowy |
Jeden zestaw układu wydechowego. Zadbaj o równowagę temperaturową, gdy sam testowany produkt generuje zbyt dużo ciepła w pomieszczeniu do starzenia. Gdy starzejące się pomieszczenie jest przegrzane, włączany jest układ wydechowy, tak aby uzyskać efekt zbilansowania temperatury w pomieszczeniu. Po zakończeniu starzenia powietrze wywiewane jest włączane. Kanał wydechowy to rura ze stali ocynkowanej, a pozycja wylotowa jest pozycją określoną przez klienta |
Urządzenie zabezpieczające:
| System chłodniczy (opcja) |
Ciśnienie sprężarki Przegrzanie silnika sprężarki Przetężenie silnika sprężarki |
| Laboratorium | Regulowana ochrona przed przegrzaniem |
| Inni |
Całkowita kolejność faz zasilania i ochrona faz Ochrona przed prądem upływowym Zabezpieczenie przed zwarciem obciążenia |
Lampy i latarnie jednostki sterującej badaniami wytrzymałościowymi
1. Konfiguracja
- Jeden niezależny programowalny zasilacz z konwersją częstotliwości (20 kVA);
- Zawiera regulator napięcia, tabelę parametrów elektrycznych, stycznik i przekaźnik, alarm dźwiękowy i świetlny;
- Zabezpieczenie przed zwarciem, część sterująca wyłącznikiem awaryjnym;
- Szafa sterownicza elektryczna.
2. Zasilanie
- AC380V Trójfazowy czteroprzewodowy + ochronny przewód uziemiający
- Zakres wahań napięcia: AC (1 ± 10%) 380 V
- Częstotliwość umożliwia zakres wahań: (1 ± 1%) 50 Hz
- Rezystancja uziemienia ochronnego mniejsza niż 4 Ω;Zasilanie TN-S lub metoda TT mocy
- Wymagaj od użytkownika zainstalowania sceny do konfiguracji urządzenia o odpowiedniej wydajności lub przełączniku zasilania, a ten przełącznik musi być niezależny;
- Moc: 8,5 kW
Lista konfiguracji:
| Nie. | Imię | Specyfikacje |
| Struktura komory | ||
| 1 | Płyta izolacyjna | Jednostronna kolorowa wkładka stalowa płyta ze stali nierdzewnej (0,5) wełna mineralna (75) |
| 2 | Drzwi | 900 cm * 2000 cm (szer. * wys.) (około) |
| 3 | Kanał powietrzny z blachy | W tym: płyta mocująca silnik, szafka rozdzielcza, kanał wydechowy, wspornik |
| 4 | Okno obserwacyjne | Trójwarstwowe laminowane szkło kwarcowe grzewcze * 2 sztuki |
| Układ sterowania | ||
| 1 | Kontroler | Sterownik / program wsparcia E600, praca ze stałą wartością.Pojemność programu to 100 grup * 999 cykli * 120 segmentów.7-calowy ekran dotykowy |
| 2 | Czujnik | Japonia PT100 |
| 3 | Alarm przegrzania | Tęcza |
| 4 | Przekaźnik półprzewodnikowy | Megar-40A |
| 5 | Szafa sterownicza | wytworzone na zamówienie |
| 6 | Przełącznik bezpieczeństwa | Chint |
| 7 | Brak urządzenia do produkcji awarii energii wiatrowej | Chint |
| 8 | Drut żaroodporny (ogrzewanie elektryczne) | Cheng Tiantai |
| 9 | Lampka kontrolna i przełącznik przyciskowy | Zhuang Yin |
| 10 | Gniazdo okablowania | Lesso |
| System grzewczy | ||
| 1 | Wentylator z długą osią | Yizheng/średnica wału 14M/stal nierdzewna |
| 2 | Przewód grzejny | wytworzone na zamówienie |
| System ekstrakcji | ||
| 1 | Miłośnik | Edley |
| 2 | Rząd rury gorącego podmuchu | Lesso |
