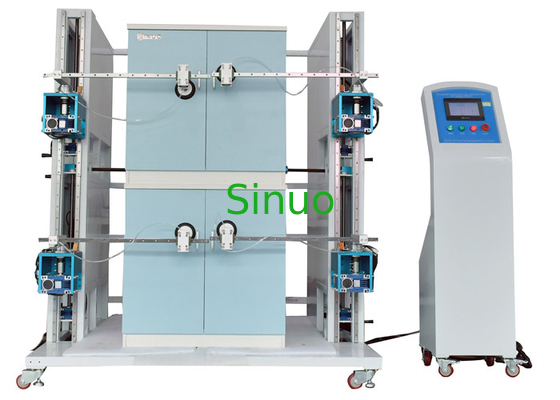

IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki

IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki
IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki

Duży Obraz :  IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Sinuo
Orzecznictwo: Calibration Certificate(cost additional )
Numer modelu: SN1201B
Zapłata:
Minimalne zamówienie: 1 ZESTAW
Cena: Negotiable
Szczegóły pakowania: Standardowa skrzynka ze sklejki eksportowej
Czas dostawy: 30 dni
Zasady płatności: T/T
Możliwość Supply: 10 zestawów/miesiąc
Szczegółowy opis produktu
Standard: IEC62552:2015 Sterowanie elektryczne: Inteligentne sterowanie Mitsubishi PLC
Projekt testowy: Test wytrzymałości i zamachu Operacja: Ekran dotykowy Weinview 7”
ROZMIAR: można dostosować Taca na wagę: 4 zestawy do testu otwierania drzwi 50N
Struktura pozycjonowania: 3 zestawy Gwarancja: 1 rok
High Light:

Maszyna do testowania otwierania i zamykania lodówki

,

maszyna do testowania otwierania i zamykania PLC



IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki



Standard:

W pełni automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki została zaprojektowana i wyprodukowana zgodnie z normą IEC62552:2015 i wymaganiami klienta.Jest on używany do testu trwałości pionowych drzwi zamrażarek pionowych, a także jest używany w połączeniu z testami wydajności energetycznej lodówki.Funkcja otwierania i zamykania drzwi to dedykowany, w pełni zautomatyzowany sprzęt testujący, odpowiedni dla agencji testujących i certyfikujących, laboratoriów fabrycznych i innych działów badawczych.

To urządzenie przyjmuje dojrzałe inteligentne sterowanie PLC, jest wyposażone w siłownik z regulacją położenia i strukturę przyssawki do adsorpcji powierzchni lodówki.Jednocześnie jest standardowo wyposażony w kolorowy ekran dotykowy LCD, który może wstępnie ustawić kąt testowy, prędkość oraz czas otwierania i zamykania drzwi, aby naprawdę symulować ręczne otwieranie i zamykanie.Drzwi lodówki mają inteligentną metodę sterowania, a jedna maszyna może być używana do wielu celów.



Parametr techniczny

Nie. Projekt Zawartość
1 Źródło zasilania wejściowego AC220V 50Hz, 5kW
2 Sterowanie elektryczne Inteligentne sterowanie Mitsubishi PLC
3 Interfejs operacyjny Weinview 7-calowy kolorowy ekran dotykowy interfejsu człowiek-maszyna
4 Tryb jazdy

Test otwierania i otwierania i zamykania drzwi: serwomotor + precyzyjny reduktor

Test zatrzaskiwania drzwi: Cylinder

5 Zakres próbki Ten sam typ próbki jak na rysunku 2: WDH=(0,4~1,0m)×(0,4~1,0m) ×(0,6~2,0m)
6 Projekt testowy

1. Test wytrzymałości otwierania i zamykania drzwi lodówki (w tym otwieranie lewe, otwieranie prawe i otwieranie do połowy)

2. Test otwierania drzwi 50N

7 Stacja testowa 1 stanowisko robocze, może przetestować lodówkę, kompatybilną z lodówkami otwieranymi w lewo, w prawo i krzyżowo, 4 ramiona robotów mogą działać niezależnie lub jednocześnie.
7 Kolumna 2 kolumny, podzielone na lewą kolumnę otwierania i zamykania drzwi oraz prawą kolumnę otwierania i zamykania drzwi, każda kolumna ma wbudowane górne i dolne dwa zestawy wahaczy napędzanych silnikiem, a wysokość przyssawki ramienia mechanicznego może być dostosowany do pozycji otwierania i zamykania drzwi
8 Manipulator 4 zestawy manipulatorów otwierania i zamykania drzwi (lewy górny, lewy dolny, prawy górny, prawy dolny), które mogą regulować pozycje otwierania i zamykania (czyli długość i wysokość są regulowane), odpowiednie do produktów do drzwi lodówki o różnych wysokościach i szerokości;
9 Przyssawka Przyssawka, ciągła i stabilna adsorpcja, 4 zestawy
10 Taca na wagę 4 zestawy do testu otwierania drzwi 50N
11 Godziny otwarcia/zamknięcia drzwi Ustawienie ekranu dotykowego, regulowane od 0-999999, automatyczne wyłączanie po czasie przybycia
12 Kąt otwarcia Ustawienie ekranu dotykowego 0-120 ° do ± 0,1 °, regulowane
13 Otwórz/zamknij czas wstrzymania Ustawienie ekranu dotykowego, regulowane od 0-99999.9 S
14 Częstotliwość otwierania/zamykania 6-30 razy/min, ustawienie ekranu dotykowego, regulowane
15 Struktura pozycjonowania 3 zestawy, mocowanie boku i tyłu lodówki
16 Wykrywanie kąta pochylenia drzwi Skonfiguruj czujnik kąta, komunikuj się z PLC, gdy korpus drzwi przekroczy wartość kąta ustawioną przez alarm podczas procesu testowego, urządzenie automatycznie wyświetli alarm i zatrzyma test
17 Rama Aby dopasować maksymalny zakres próbki, próbka jest montowana na dolnej płycie statywu
18 Funkcja pamięci awarii zasilania System posiada funkcję pamięci awarii zasilania, która może nadal gromadzić parametry akcji i czasy przed awarią zasilania.
19 Dane i krzywa Ekran dotykowy z wyświetlaniem krzywej kąta nachylenia i czasów uderzenia, dane można przeszukiwać
20 Ochrona Zatrzymanie awaryjne, wyciek, zwarcie, przeciążenie i inne zabezpieczenia bezpieczeństwa
21 Wymiar Stelaż: szerokość 1800* głębokość 1400* wysokość 2400mm, około 350kg

Cel, zasada i budowa aparatu
  1. Działanie otwierania drzwi: Przejedź ramieniem mechanicznym przez serwomotor, pociągnij miękką linę, aby napędzać drzwi zasysane przez przyssawkę, aby otworzyć się w kontrolowany sposób od 0° do 5 ~ 15°, a następnie proces swobodnego ruchu drzwi aby osiągnąć wymagany kąt.
  2. Czynność zamykania drzwi: Mechaniczne ramię jest napędzane przez serwomotor, dzięki czemu kółko dociskowe popycha drzwi do zamknięcia z 45 ° do 40 ~ 35 ° w kontrolowany sposób, po czym następuje swobodny ruch drzwi aż do ich zamknięcia.
  3. Każde otwarcie i zamknięcie drzwi to jeden cykl.
  4. Ruch wahadłowy drzwi 50N: Najpierw drzwi lodówki otwierają się pod kątem 90° (ograniczenie mechaniczne jest ustawione po wewnętrznej stronie drzwi lodówki), przyssawka jest adsorbowana na zewnętrznej warstwie lodówki najdalej od zawiasu i na jednym końcu przyssawka jest połączona z obciążnikiem za pomocą liny stalowej, a obciążnik jest podnoszony przez cylinder.W ten sposób na drzwi przyłożona jest siła 50 N, dzięki czemu drzwi zmuszone są do wychylenia od 90° do maksymalnego kąta.Następnie użyj wahacza drzwi, aby przywrócić drzwi do granicy 90 ° i powtórz uderzenie 10 000 razy.
  5. Testowa konstrukcja maszyny: Jak pokazano na poniższym rysunku, przyjęto ogólną strukturę ramy, a próbkę umieszcza się na dolnej płycie urządzenia, tak aby względny ruch był naprężeniem wewnętrznym, a drżenie sprzętu zostało zmniejszone.Na płycie dolnej zainstalowane są dwie kolumny, lewa i prawa, każda kolumna zawiera 2 zestawy mechanizmów otwierania i zamykania drzwi, jak pokazano na rysunku 1, które mogą przejść test z maksymalnie czterema lodówkami;próbka jest taka, jak pokazano na rysunku 2.

IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki 0

IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki 1

Rysunek 2

IEC62552 Automatyczna maszyna do testowania otwierania i zamykania drzwi lodówki 2
