| MOQ: | 1 |
| Cena £: | negocjowalne |
| Standardowe Opakowanie: | karton |
| Okres dostawy: | 3 ~ 5 dni |
| Metoda płatności: | T/T |
| Wydajność dostaw: | 60 zestawów miesięcznie |
IEC 61032 Rysunek 2 Sonda przegubowa do ochrony obudowy sprzętu i osób
Informacje o produkcie:
Wspólna sonda testowa z rysunku V.2 jest zgodna z wieloma normami, takimi jak IEC 61032, rysunek 2, wymaganymi przez IEC 62368-1:2018, klauzula 5.3.2, 8.5.4.3, V.1.2 i rysunek V.2, IEC60884-1 :2013, klauzula 10.1, 16.2, IEC 60669-1: 2017, klauzula 10.1 i 13.3.3, 20.1 i 21.1, itd.
Parametry techniczne:
1. Wymiary wykonano zgodnie z normą IEC 61032 rysunek 2.
2. Materiał sondy palcowej: stal nierdzewna.
3. Materiał przegrody i uchwytu: nylon.
4. Zakończenie rękojeści z otworem gwintowanym M6, który służy do połączenia z siłomierzem w celu uzyskania wymaganej wartości siły.
5. Wyposażony jest w kabel, który służy do połączenia z sondą przeciwwstrząsową w celu sprawdzenia, czy obudowa urządzenia jest odporna na porażenie prądem.
| Parametry /Model | SN2210-2 |
SN2210-2A (Opcjonalny) |
SN2210-2B (Opcjonalny) |
SN2210-2T (Opcjonalny) |
| Zastosowany standard |
IEC 62368-1 rysunek V.2 |
IEC60335-1 | IEC60335-2-14 | IEC60529 |
| Nazwać | Standardowy palec testowy | Palec testowy z okrągłym przegrodą | Duży palec testowy przegrody | Standardowy palec testowy z siłą |
| 1 | 30±0,2 | 30±0,2 | 30±0,2 | 30±0,2 |
| 2 | 60±0,2 | 60±0,2 | 60±0,2 | 60±0,2 |
| 3 | 80±0,2 | 80±0,2 | 100±0,2 | 80±0,2 |
| 4 | 180±0,2 | 180±0,2 | ---- | 180±0,2 |
| 5 | R2±0,05 | R2±0,05 | R2±0,05 | R2±0,05 |
| 6 | S4±0,05 | S4±0,05 | S4±0,05 | S4±0,05 |
| 7 | 37o0 -10' | 37o0 -10' | 37o0 -10' | 37o0 -10' |
| 8 | 14o0 -10' | 14o0 -10' | 14o0 -10' | 14o0 -10' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0,2 | ---- | ---- | 20±0,2 |
| 12 | Ф75±0,2 | Ф75±0,2 | Ф125±0,2 | Ф75±0,2 |
| 13 | 5±0,5 | 5±0,5 | ---- | 5±0,5 |
| 14 | ---- | ---- | ---- | Siła 10-30N |
1. Część złącza B sondy palca testowego nie może być dotykana częściami pod napięciem lub nie może znajdować się w pobliżu części niebezpiecznych, a przegroda 50 mm-20 mm nie może wejść.
2. Próba zabezpieczenia przed niebezpiecznymi częściami wymaga sondy pomiarowej B o ciągu 10N±3N.Ogólnie rzecz biorąc, musi współpracować z miernikiem siły.Włóż złącze siłomierza do otworu gwintowanego M6 na końcu uchwytu.
![]()

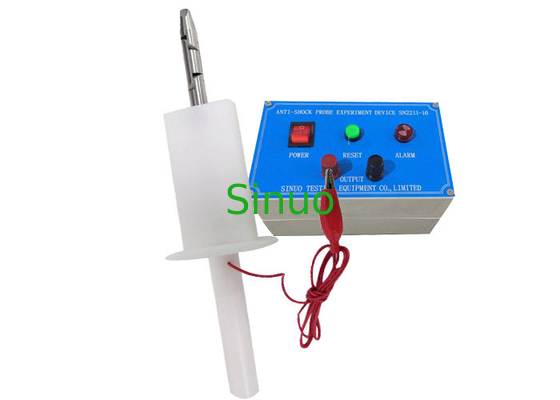

3. W celu sprawdzenia, czy LIVE PARTS dotknęło, wymaga pracy z urządzeniem eksperymentalnym z sondą przeciwwstrząsową: jest podłączone do urządzenia eksperymentalnego z sondą przeciwwstrząsową (40V-50V), następnie operator przetwarza test zgodnie z odpowiednim standardem, dzwonki sygnalizujące porażenie prądem.Proszę odnieść się do następujących zdjęć:
1. Proszę nie uszkodzić kształtu urządzenia (np. zarysowania, zgięcia itp.).
2. Chronione przed kurzem i wilgocią, aby uniknąć utleniania, które ma wpływ na dokładność wymiarową.
3. Uważaj na porażenie prądem.
