IEC 60811 Odporność izolacji i osłon na urządzenie do badania pękania
  • nazwisko
  • nazwisko
  • nazwisko
  • nazwisko

IEC 60811 Odporność izolacji i osłon na urządzenie do badania pękania

MOQ: 1
Cena £: Customized
Standardowe Opakowanie: Sklejka
Okres dostawy: 10 dni
Metoda płatności: T/T
Wydajność dostaw: 20 zestawów na miesiąc
Szczegóły Informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
CHINY
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SN2317
Zastosowane normy:
IEC 60811 itp.
Max. Maks. winding diameter średnica uzwojenia:
Φ12,5 mm
Max. Maks. winding width szerokość uzwojenia:
72mm
Max. Maks. winding length długość uzwojenia:
200mm
Rozmiar pręta do toczenia:
2, 4, 5, 6, 8, 9, 10, 13, 19, 40mm
Tryb pracy:
podręcznik
Brand name:
Sinuo
Czas gwarancji:
Rok
Podkreślić:

Osłony do aparatury testowej na pękanie

,

aparat testowy IEC 60811

Opis produktu



IEC 60811 Odporność izolacji i osłon na urządzenie do badania pękania



Normy i klauzule:



To urządzenie testowe jest zgodne z normami IEC 60811-509:2012, IEC 60811-508:2012, które określają metody testowania izolacji polimerowej i materiałów osłonowych elektrycznych kabli rozdzielczych i kabli komunikacyjnych, w tym kabli morskich.Nadaje się do badania pękania i nawijania przewodów i kabli z chlorku winylu w warunkach wysokiej temperatury.



IEC 60811-508:2012 Kable elektryczne i światłowodowe – Metody badań materiałów niemetalowych – Część 508: Próby mechaniczne – Próba ciśnieniowa izolacji i osłon w wysokiej temperaturze



IEC 60811-509:2012 Kable elektryczne i światłowodowe – Metody badań materiałów niemetalowych – Część 509: Badania mechaniczne – Badanie odporności izolacji i osłon na pękanie (test szoku cieplnego)

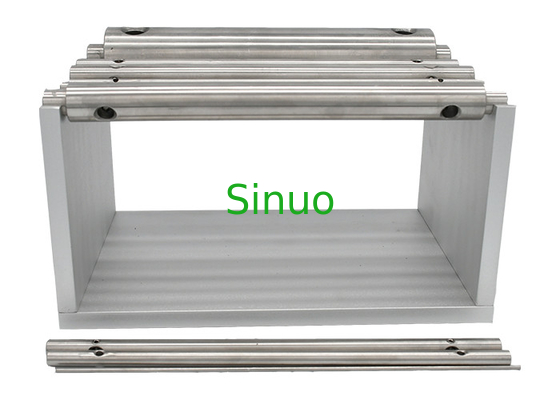

Struktura:

IEC 60811 Odporność izolacji i osłon na urządzenie do badania pękania 0



Parametry techniczne:



Maksymalna średnica uzwojenia Φ12,5 mm
Maksymalna szerokość uzwojenia 72mm
Maksymalna długość uzwojenia 200mm
Rozmiar pręta do toczenia

2, 4, 5, 6, 8, 9, 10, 13, 19, 40mm łącznie dziesięć
Tryb pracy podręcznik


Użyj metody:



1. Test szoku cieplnego izolacji



(1) Pobieranie próbek: Z każdego badanego izolowanego rdzenia drutu należy pobrać dwie próbki o odpowiedniej długości, a próbki należy pobrać z dwóch miejsc w odstępie co najmniej 1 m.Zewnętrzną osłonę, jeśli jest, należy usunąć z izolacji.



(2) Przygotowanie próbki: Próbkę należy przygotować jedną z następujących trzech metod:

A. W przypadku izolowanych rdzeni drucianych, których średnica zewnętrzna nie przekracza 12,5 mm, każda próbka jest odcinkiem izolowanych rdzeni drucianych.

B. W przypadku rdzeni izolowanych o średnicy zewnętrznej przekraczającej 12,5 mm i grubości izolacji nie większej niż 5,0 mm oraz wszystkich rdzeni izolowanych sektorowo, każdą próbkę należy pobrać jako wąski pasek izolacyjny, którego szerokość jest co najmniej 1,5-krotnością grubości izolacji, ale nie mniej niż 4mm.Wąski pasek należy ciąć wzdłuż osi izolowanego rdzenia, a jeśli jest to rdzeń izolowany sektorowo, należy go przeciąć z „tyłu” izolowanego rdzenia.

C. W przypadku izolowanych żył drutowych o średnicy zewnętrznej większej niż 12,5 mm i grubości izolacji większej niż 5,0 mm, każdą próbkę należy pociąć na wąskie paski, jak określono w b, a następnie zewnętrzną powierzchnię wąskich pasków należy zeszlifować lub przyciąć (w celu uniknięcia przegrzania) na grubość 4,0-5,0mm, grubość należy mierzyć w grubszej części taśmy, której szerokość jest co najmniej 1,5-krotnością grubości.



(3) Uzwojenie próbki: Każda próbka powinna być ciasno nawinięta spiralnie na pręt uzwojenia testowego w temperaturze otoczenia, a dwa końce powinny być zamocowane.Średnicę próbnego pręta nawojowego i liczbę zwojów określa się w następujący sposób:



A. Tabela 1 dotyczy próbek przygotowanych zgodnie z 1.2a;w przypadku płaskich kabli lub sznurów średnicę pręta testowego należy dobrać zgodnie z rozmiarem jego krótkiej osi, a podczas nawijania oś krótka powinna być prostopadła do pręta testowego.



Tabela 1

Przykładowa średnica zewnętrzna: mm Test pręta nawojowego: mm Kręte skręty

D≤2,5

2,5 <D≤4,5

4,5 <D≤6,5

6,5 <D≤9,5

9,5 <D≤12,5

5

9

13

19

40

6

6

6

4

2



B. Tabela 2 dotyczy próbek przygotowanych zgodnie z 1.2b i 1.2c, w którym to przypadku wewnętrzna powierzchnia próbki powinna stykać się z prętem badawczym.

Tabela 2

Grubość próbki δ: mm Test pręta nawojowego: mm Kręte skręty

δ≤1

1<δ≤2

2<δ≤3

3 <δ≤4

4 <δ≤5

2

4

6

8

10

6

6

6

4

2

W powyższej tabeli próbkę lub grubość należy zmierzyć suwmiarką z noniuszem lub innym odpowiednim narzędziem pomiarowym.



(4) Ogrzewanie i kontrola: Próbkę owiniętą wokół pręta testowego należy umieścić w piecu powietrznym nagrzanym do temperatury testowej określonej przez odpowiednie normy dotyczące produktów kablowych.Przechowywać w podanej temperaturze przez 1h.

Gdy próbka osiągnie zbliżoną temperaturę otoczenia, zbadaj próbkę wciąż na pręcie testowym.



(5) Ocena wyników testu: Podczas kontroli wzrokiem normalnym lub poprawionym bez lupy, próbka powinna być pęknięta.



2. Test szoku termicznego płaszcza



(1) Pobieranie próbek: Z każdej badanej osłony należy pobrać dwie próbki kabla o odpowiedniej długości, a próbki należy pobrać z dwóch miejsc w odstępie co najmniej 1m.

UWAGA: Wszystkie zewnętrzne pokrycia powinny zostać usunięte.



(2) Przygotowanie próbki:



A. W przypadku osłony o średnicy zewnętrznej nie większej niż 12,5 mm każda próbka powinna być kawałkiem kabla, ale izolacja polietylenowa i przewody osłonowe polietylenowe są usunięte.



B. W przypadku osłon o średnicy zewnętrznej przekraczającej 12,5 mm i grubości nieprzekraczającej 5,0 mm oraz osłon kabli izolowanych polietylenem, każdą próbkę należy pobrać z wąskiego paska na osłonie, którego szerokość powinna być co najmniej 1,5 razy większa od grubości czasy osłony, ale nie mniej niż 4mm, a wąski pasek należy przeciąć wzdłuż osi kabla.



C. W przypadku osłon o średnicy zewnętrznej większej niż 12,5 mm i grubości większej niż 5,0 mm, każda próbka powinna być wąskim paskiem wyciętym jak określono w b, a następnie zeszlifowanym lub wyciętym na zewnętrznej powierzchni wąskiego paska (do unikać przegrzania) do 4,0-5,0 mm grubości, grubość należy mierzyć w grubszej części wąskiego paska, szerokość wąskiego paska jest co najmniej 1,5 razy większa od grubości.



D. W przypadku kabli płaskich, jeśli szerokość kabla nie przekracza 12,5 mm, każda próbka powinna stanowić kompletny kabel.Jeżeli szerokość kabla przekracza 12,5 mm, każda próbka powinna być wąskim paskiem wyciętym z powłoki, jak określono w b.



(3) Uzwojenie próbki: Każda próbka powinna być ciasno nawinięta spiralnie na pręcie testowym w temperaturze otoczenia, a dwa końce powinny być zamocowane.Średnica pręta próbnego i liczba uzwojeń są następujące: dla próbek przygotowanych według 2.2a patrz postanowienia 1.3a, a dla próbek przygotowanych według 2.2b i c patrz postanowienia 1.3b.Średnicę lub grubość próbki należy określić za pomocą suwmiarki lub innego odpowiedniego narzędzia pomiarowego.



(4) Ogrzewanie i kontrola: Próbkę owiniętą wokół pręta testowego należy umieścić w piecu powietrznym nagrzanym do temperatury testowej określonej przez odpowiednie normy dotyczące produktów kablowych.Przechowywać w podanej temperaturze przez 1h.

Gdy próbka osiągnie zbliżoną temperaturę otoczenia, zbadaj próbkę wciąż na pręcie testowym.



(5) Ocena wyników testu: Podczas kontroli wzrokiem normalnym lub poprawionym bez lupy, próbka powinna być pęknięta.

IEC 60811 Odporność izolacji i osłon na urządzenie do badania pękania 1



IEC 60811 Odporność izolacji i osłon na urządzenie do badania pękania 2



Znaków:

sprzęt do testowania napięcia akustycznego,

sprzęt do testowania drutu żarowego,

sprzęt do testowania instalacji elektrycznych
