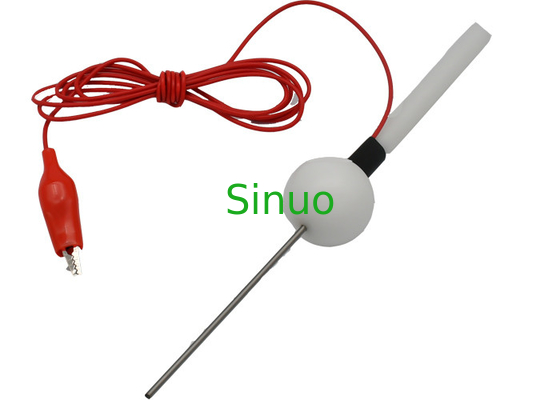

IEC61032 Rysunek 3 Ochrona Sprawdź sondę testową C do testu części niebezpiecznych
| Applied Standard: | IEC61032 | Applied Figure: | Rysunek 3 |
| The Length of Probe: | 100±0,2 (mm) | The Length of Handle: | 100 (mm) |
| Probe Material: | Stal nierdzewna | Handle Material: | Materiał nylonowy |
| Rigid Test Probe Diameter: | Ф2,5 mm | Stop Face Diameter: | SФ35±0,2 |
| High Light: | Sonda testowa C Weryfikacja ochrony,Rysunek 3 Sonda testowa Weryfikacja ochrony C |
||
IEC61032 Rysunek 3 Ochrona Sprawdź sondę testową C do testu części niebezpiecznych
Informacje o produkcie:
Ta sonda jest zgodna ze standardowymi wymaganiami sondy testowej C IEC61032, rysunek 3 i wymaga wielu norm, takich jak IEC60529 do testowania IP3, IEC 60335-1, IEC60065 itp.
Ta sonda testowa C jest przeznaczona do weryfikacji ochrony osób przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem za pomocą narzędzia.
Parametry techniczne:
| Parametry /Model | SN2210-3 | SN2210-3T (opcjonalnie) |
| Nazwa | Sonda prętowa C | Sonda prętowa C z siłą |
| 1 | Ф2,5+0,05 0(mm) | Ф2,5+0,05 0(mm) |
| 2 | SФ35±0,2 (mm) | SФ35±0,2 (mm) |
| 3 | Ф10 (mm) | Ф10 (mm) |
| 4 | 100±0,2 (mm) | 100±0,2 (mm) |
| 5 | 100 (mm) | ---- |
| 6 | ---- | Siła 3N |
| 14 | IEC60529 | IEC60529 |
Procedury testowe i działanie
1. Proszę zapoznać się z odpowiednimi normami.
Weźmy jako przykład normę IEC 60529:2013, klauzula 13.2:
Sonda obiektu jest dociskana do dowolnych otworów obudowy z siłą określoną w tabeli 7.
2. Sonda testowa nie ma wbudowanej siły, jeśli wymagana jest określona przyłożona siła, sonda testowa powinna współpracować z siłomierzem.Na końcu naszego uchwytu sondy znajduje się otwór gwintowany M6 pasujący do miernika siły.
3. W celu sprawdzenia, czy dotknięte części LIVE PARTS zostały dotknięte, sonda jest wyposażona w zacisk krokodylkowy, zalecany do współpracy z naszym urządzeniem eksperymentalnym z sondą przeciwwstrząsową lub wskaźnikiem napięcia 40~50V.
Zauważyć
1. Proszę nie uszkodzić kształtu urządzenia (np. zarysowania, zgięcia itp.).
2. Chronione przed kurzem i wilgocią, aby uniknąć utleniania, które ma wpływ na dokładność wymiarową.
3. Uważaj na porażenie prądem.
